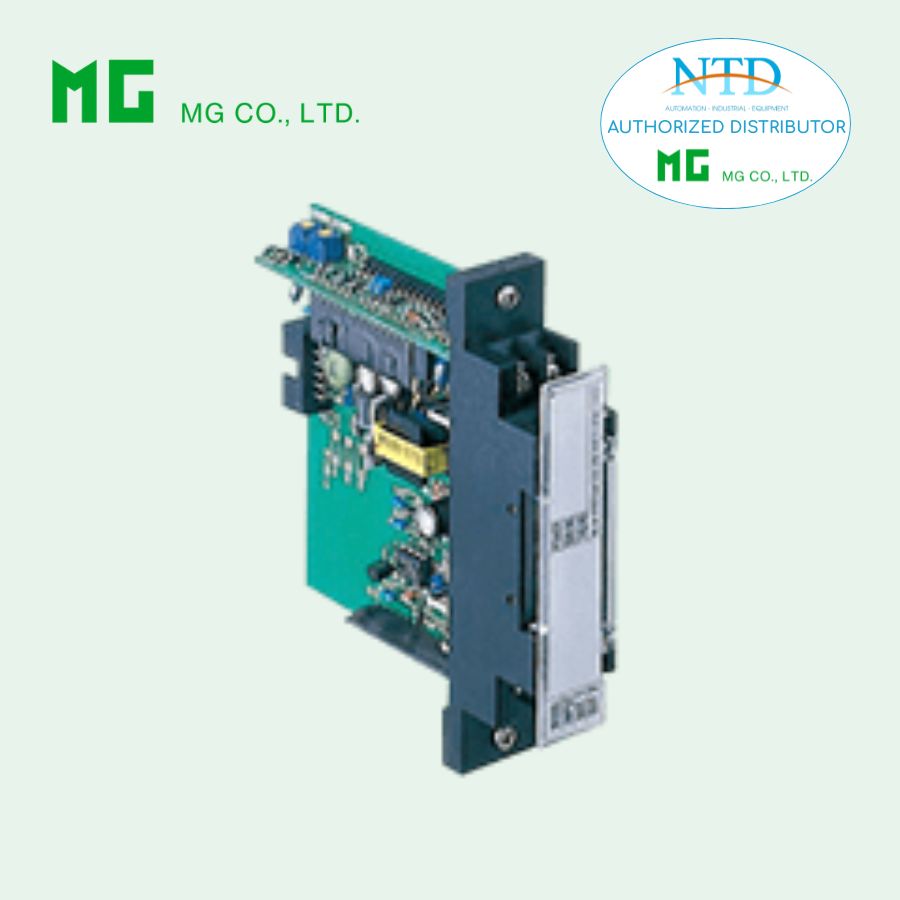

Bộ cấp nguồn vòng dòng 18DU MG (M-System)

18DU là bộ cấp nguồn vòng dòng (current loop supply) chuyên dụng cho các hệ thống DCS, cho phép cấp nguồn và xử lý tín hiệu 4–20 mA hoặc 10–50 mA trong cùng một thiết bị. Với khả năng cách ly tín hiệu, bảo vệ ngắn mạch và hỗ trợ smart transmitter, 18DU mang đến giải pháp ổn định, an toàn và linh hoạt cho các ứng dụng đo lường và điều khiển công nghiệp.

Đặc điểm nổi bật

• Cấp nguồn trực tiếp cho vòng dòng 4–20 mA hoặc 10–50 mA.
• Chuyển đổi linh hoạt bằng jumper ngay trên PCB.
• Tích hợp cách ly tín hiệu giữa input – output – nguồn.
• Bảo vệ ngắn mạch với giới hạn dòng an toàn.
• Hỗ trợ smart transmitter (2-wire transmitter).
• Có thể sử dụng như bộ cách ly tín hiệu dòng DC.
• 2 ngõ ra độc lập (1–5 V DC), thuận tiện cho giám sát và điều khiển.

Thông số kỹ thuật

Nguồn cấp:

• 24 V DC ±10 %, ripple tối đa 10 %p-p

Ngõ vào:

• Dòng DC: 10 – 50 mA hoặc 4 – 20 mA (chọn bằng jumper)
• Điện trở đầu vào:
  • 110 Ω ±1 % (10–50 mA)
  • 260 Ω ±1 % (4–20 mA)

Ngõ ra:

• Output 1 & 2: 1 – 5 V DC
• Tải tối thiểu: 2000 Ω

Nguồn cấp vòng dòng:

• Điện áp không tải: 24 – 28 V DC
• Dòng tối đa: ≤ 60 mA

Bảo vệ:

• Giới hạn dòng: tối đa 77 mA
• Thời gian bảo vệ: không giới hạn

Hiệu chỉnh:

• Zero: -5 đến +5 %
• Span: 95 – 105 %

Lắp đặt & môi trường:

• Dòng tiêu thụ: ~105 mA
• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH
• Lắp rack: 18BXx hoặc 18KBXx
• Trọng lượng: 150 g

Hiệu suất:

• Độ chính xác: ±0.1 %
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ~0.5 giây
• Ảnh hưởng điện áp:
  • Nguồn loop: ±3 %
  • Tín hiệu output: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ @ 500 V DC
• Chịu điện áp: lên đến 1500 V AC

Ứng dụng phổ biến

• Cấp nguồn cho transmitter 2 dây (pressure, flow, level, temperature).
• Sử dụng trong hệ thống DCS/PLC để truyền tín hiệu analog.
• Ứng dụng trong nhà máy sản xuất, hóa chất, dầu khí, năng lượng.
• Dùng làm bộ cách ly tín hiệu dòng để tăng độ ổn định hệ thống.
• Phù hợp cho các hệ thống cần giám sát tín hiệu ở nhiều điểm (dual output).
