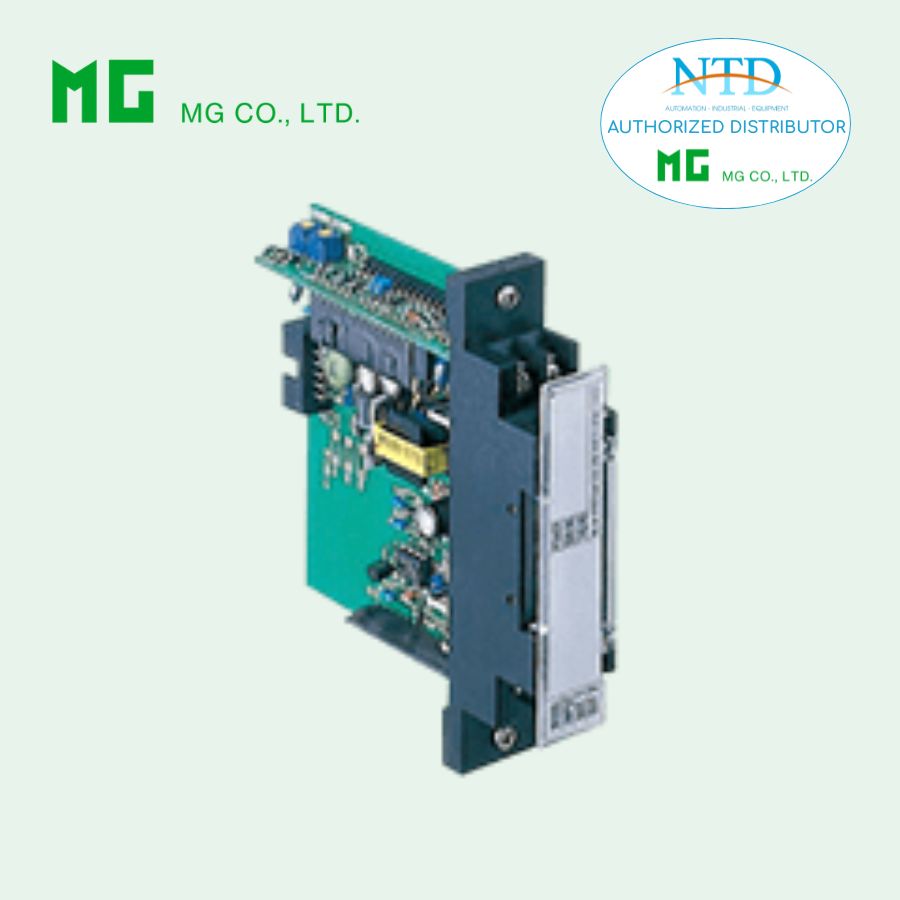

Module cấp nguồn vòng dòng 18DY MG (M-System)

Liên hệ Còn hàng

Model: 18DY
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

18DY là module cấp nguồn vòng dòng (Current Loop Supply) thuộc dòng 18-RACK, được thiết kế để cung cấp và cách ly tín hiệu 4–20 mA DC trong các hệ thống điều khiển công nghiệp. Thiết bị không chỉ đảm bảo cấp nguồn ổn định cho các transmitter 2-wire mà còn đóng vai trò như một bộ cách ly tín hiệu, giúp nâng cao độ an toàn và độ tin cậy của toàn hệ thống.

Với thiết kế nhỏ gọn dạng rack, khả năng xuất tín hiệu kép và tương thích với các smart transmitter, 18DY là giải pháp lý tưởng cho các ứng dụng đo lường và điều khiển trong môi trường công nghiệp hiện đại.

Đặc điểm nổi bật

Cấp nguồn vòng dòng 4–20 mA ổn định cho các thiết bị đo 2-wire
Tích hợp chức năng cách ly tín hiệu, giúp chống nhiễu và bảo vệ hệ thống
Hỗ trợ smart transmitter, tương thích với các thiết bị thông minh
Ngõ ra kép linh hoạt: hỗ trợ đồng thời tín hiệu điện áp (1–5 V) và dòng (4–20 mA)
Bảo vệ ngắn mạch với cơ chế giới hạn dòng an toàn
Điều chỉnh Zero và Span trực tiếp từ mặt trước
Thiết kế rack tiêu chuẩn, dễ dàng lắp đặt và bảo trì

Thông số kỹ thuật

Ngõ vào

Dòng điện: 4 – 20 mA DC
Điện trở ngõ vào: 276 Ω

Ngõ ra

Output 1: 1 – 5 V DC (tải ≥ 2000 Ω)
Output 2 (tùy chọn):
- 4 – 20 mA DC (tải ≤ 600 Ω), hoặc
- 1 – 5 V DC (tải ≥ 2000 Ω)

Nguồn cấp

24 V DC (±10 %)
Ripple tối đa: 10 %p-p

Nguồn cấp vòng dòng

Điện áp đầu ra: 24 – 28 V DC (không tải)
Dòng tối đa: ≤ 22 mA
Bảo vệ ngắn mạch:
- Giới hạn dòng: ≤ 35 mA
- Thời gian bảo vệ: Không giới hạn

Hiệu suất

Độ chính xác: ±0.1 %
Hệ số nhiệt: ±0.015 %/°C
Thời gian đáp ứng: ≤ 0.5 giây (0–90%)
Ảnh hưởng điện áp nguồn:
- Ngõ ra tín hiệu: ±0.1 %
- Nguồn cấp vòng: ±3 %

Cách ly & bảo vệ

Cách ly: Input – Output – Power
Điện trở cách ly: ≥ 100 MΩ @ 500 V DC
Chịu điện áp:
- 1500 V AC (Input/Output/Power → Ground)
- 500 V AC (Output → Power)
