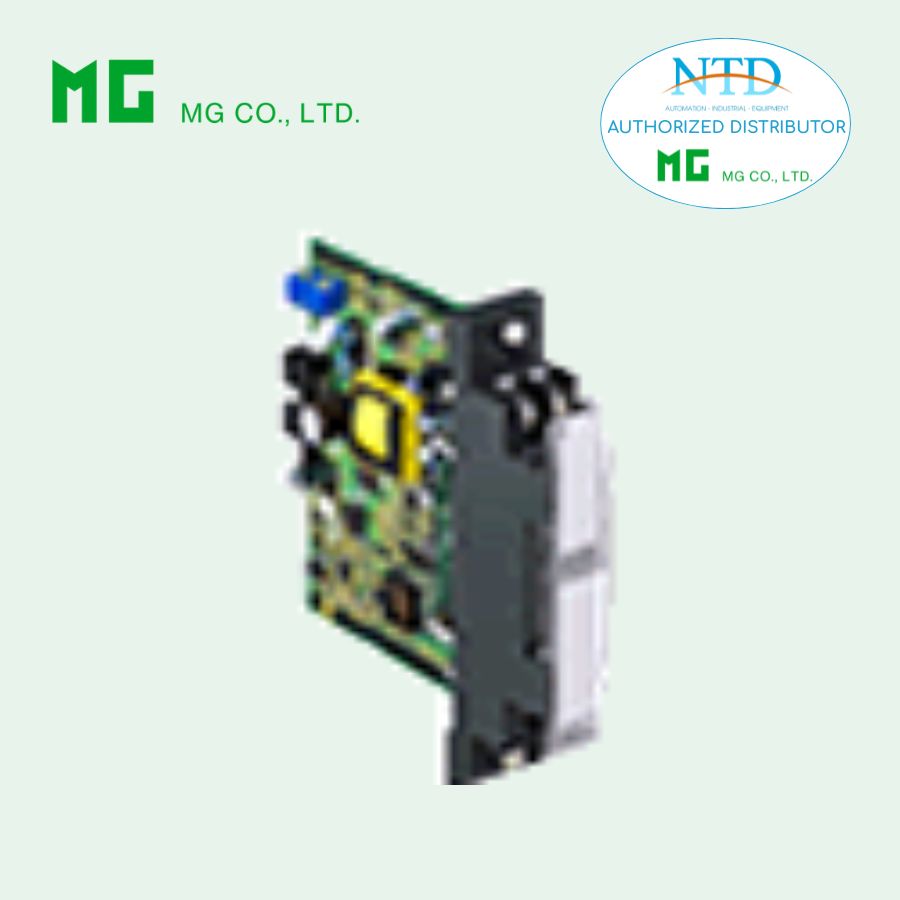

Mô đun cấp nguồn vòng dòng 18DYH2 MG (M-System)

18DYH2 là module cấp nguồn vòng dòng thuộc dòng 18-RACK, được thiết kế chuyên biệt cho các hệ thống sử dụng transmitter HART 2-wire. Thiết bị không chỉ cung cấp nguồn ổn định cho vòng dòng 4–20 mA DC, mà còn hỗ trợ truyền và cách ly tín hiệu HART hai chiều, giúp duy trì khả năng giao tiếp thông minh trong hệ thống điều khiển.

Với khả năng bảo vệ ngắn mạch, phát hiện hở mạch (tùy chọn) và thiết kế cách ly đa tầng, 18DYH2 là giải pháp tối ưu cho các ứng dụng yêu cầu độ tin cậy cao và tích hợp truyền thông HART trong môi trường công nghiệp.

Đặc điểm nổi bật

• Cấp nguồn vòng dòng 4–20 mA ổn định cho transmitter 2-wire
• Hỗ trợ tín hiệu HART hai chiều, đảm bảo truyền thông không bị gián đoạn
• Cách ly tín hiệu đa tầng (Input - Output - Power) giúp chống nhiễu hiệu quả
• Ngõ ra kép linh hoạt: đồng thời cung cấp tín hiệu điện áp và dòng
• Tùy chọn phát hiện hở mạch (Opencircuit detection) giúp nâng cao độ an toàn
• Bảo vệ ngắn mạch với cơ chế giới hạn dòng thông minh
• Điều chỉnh Zero/Span trực tiếp từ mặt trước
• Thiết kế rack tiêu chuẩn, dễ tích hợp vào hệ thống DCS

Thông số kỹ thuật

Ngõ vào

• Dòng điện: 4 – 20 mA DC
• Điện trở ngõ vào: ~250 Ω

Ngõ ra

• Output 1: 1 – 5 V DC (tải ≥ 2000 Ω)
• Output 2: 4 – 20 mA DC (tải ≤ 600 Ω)
  • Hỗ trợ HART với trở kháng vòng: 250 Ω ±10 %

Nguồn cấp

• 24 V DC (±10 %)
• Ripple tối đa: 10 %p-p

Nguồn cấp vòng dòng

• Điện áp: 24 – 28 V DC (không tải)
• Tối thiểu: ≥ 18 V DC tại 20 mA
• Dòng tối đa: ≤ 22 mA

Bảo vệ ngắn mạch:

• Giới hạn dòng: ≤ 30 mA
• Thời gian bảo vệ: Không giới hạn

Truyền thông HART

• Suy hao truyền: ~-3 dB (1 – 3 kHz)
• Trở kháng vòng: 250 Ω ±10 %
• Giao tiếp: Hai chiều (bidirectional)

Phát hiện hở mạch (tùy chọn)

• Khi vòng hở: dòng ngõ vào = 0 mA
• Relay MOSFET: điện trở ON ≤ 3 Ω

Hiệu suất

• Độ chính xác: ±0.1 %
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây (0–90%)
• Ảnh hưởng điện áp nguồn:
  • Ngõ ra: ±0.1 %
  • Nguồn cấp vòng: ±3 %

Cách ly & bảo vệ

• Cách ly: Input – Output 1 – Output 2 – Power
• Điện trở cách ly: ≥ 100 MΩ @ 500 V DC
• Chịu điện áp:
  • 1500 V AC (Input/Output/Power → Ground)
  • 500 V AC (Output → Power)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Dòng tiêu thụ: ~120 mA
• Khối lượng: ~110 g

Ứng dụng phổ biến

• Cấp nguồn và truyền tín hiệu cho transmitter HART 2-wire
• Hệ thống DCS/PLC yêu cầu vừa đo lường vừa giao tiếp HART
• Nhà máy công nghiệp: dầu khí, hóa chất, năng lượng, xử lý nước
• Hệ thống đo lường thông minh (smart instrumentation)
• Các ứng dụng cần cách ly tín hiệu và đảm bảo độ chính xác cao
