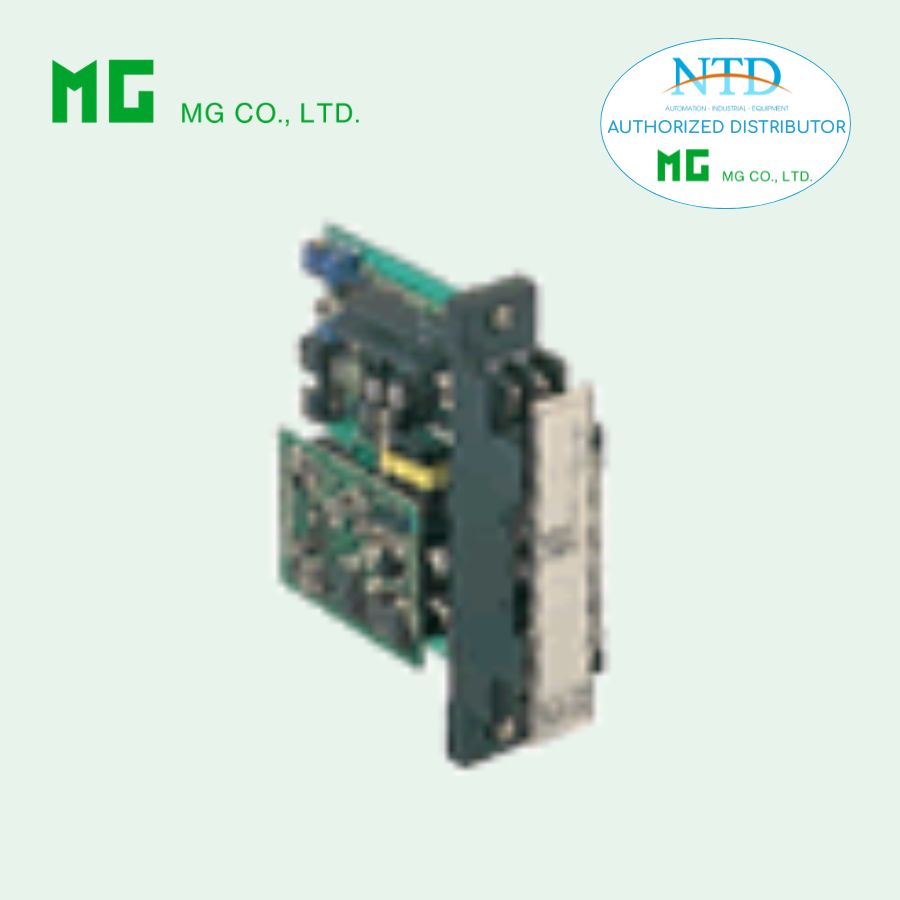

Bộ Linearizer gắn rack 18JFX MG (M-System)

18JFX – Bộ Linearizer gắn rack cho hệ thống DCS là giải pháp tín hiệu tiên tiến, cho phép xử lý các tín hiệu không tuyến tính và cung cấp hai đầu ra tuyến tính tương ứng với biến quá trình. Với bộ vi xử lý tích hợp và khả năng lập trình tại hiện trường, 18JFX giúp chuyển đổi tín hiệu phi tuyến thành tín hiệu tuyến tính chính xác, phục vụ cho nhiều ứng dụng công nghiệp yêu cầu đo lường và giám sát chính xác.

Đặc điểm nổi bật

• Chấp nhận tín hiệu đầu vào phi tuyến và cung cấp hai đầu ra tuyến tính.
• Bộ vi xử lý tích hợp, lập trình tại hiện trường với tối đa 16 điểm hiệu chuẩn bằng bộ lập trình cầm tay PU-2x.
• Khả năng lập trình dải đầu vào theo yêu cầu.
• Có hai kênh đầu ra, thuận tiện cho việc giám sát song song.
• Cung cấp tính năng hiệu chuẩn zero và span, mô phỏng đầu ra, và các thiết lập khác thông qua phần mềm JXCON.

Thông số kỹ thuật

Mẫu sản phẩm: 18JFX–[1]66–R

Đầu vào (Input):

• Dòng điện: 4 – 20 mA DC (A), 10 – 50 mA DC (H)
• Điện áp: 1 – 5 V DC (6), ±100 mV (U1), ±1000 mV (U2), ±10 V (U3)
• Điện trở đầu vào: 100 Ω – 1 MΩ tùy loại tín hiệu

Đầu ra (Output):

• 2 đầu ra điện áp: 1 – 5 V DC, trở tải ≥ 2000 Ω

Nguồn cấp (Power Input):

• 24 V DC ±10 %, ripple ≤ 10 %p-p

Hiệu chuẩn và tuyến tính hóa:

• Lập trình tuyến tính tối đa 16 điểm
• Điều chỉnh zero và span
• Mô phỏng đầu ra

Hiệu năng:

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian đáp ứng: ≤0.5 giây
• Hiệu ứng điện áp đường: ±0.1 %

Vật lý & lắp đặt:

• Kích thước chuẩn Rack 18BXx hoặc 18KBXx
• Nhiệt độ hoạt động: -5 – +55°C
• Độ ẩm: 30 – 90 % RH
• Trọng lượng: 150 g

An toàn & cách điện:

• Kháng điện ≥ 100 MΩ với 500 V DC
• Chịu điện áp: 1500 V AC @ 1 phút (đầu vào ra, hoặc nguồn)

Ứng dụng phổ biến

• Linear hóa tín hiệu từ bể V-notch, bồn chứa dạng bất thường để tính toán thể tích.
• Bộ phân tích khí và các thiết bị đo chất lượng khí.
• Chuyển đổi tín hiệu phi tuyến của cảm biến lưu lượng hoặc mức thành tín hiệu tuyến tính để giám sát, điều khiển và ghi dữ liệu trong hệ thống DCS.
