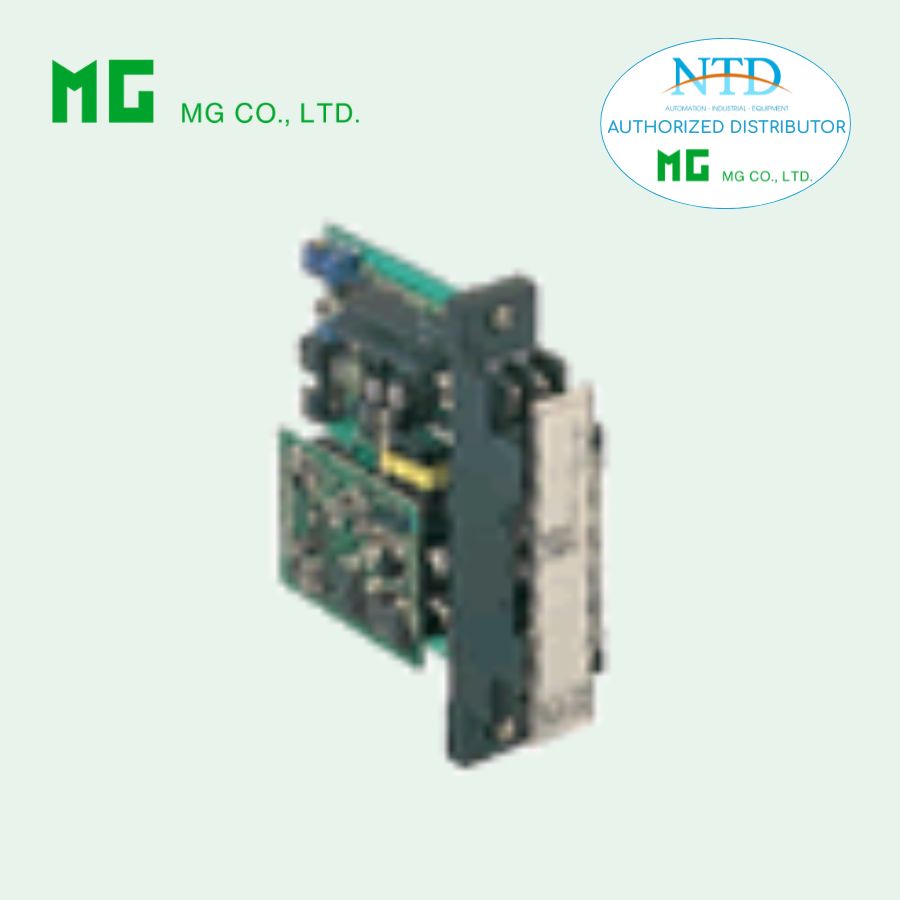

Bộ chuyển đổi Potentiometer 18JM MG (M-System)

18JM – Bộ chuyển đổi Potentiometer gắn rack cho hệ thống DCS là thiết bị tiên tiến giúp chuyển đổi tín hiệu vị trí từ biến trở hoặc slidewire thành hai tín hiệu đầu ra DC tuyến tính, phục vụ giám sát và điều khiển trong các hệ thống DCS. Bộ chuyển đổi sử dụng vi xử lý, hỗ trợ hiệu chuẩn và lập trình tuyến tính tại hiện trường, giúp nâng cao độ chính xác và khả năng tương thích với nhiều loại cảm biến khác nhau.

Đặc điểm nổi bật

• Cung cấp hai đầu ra DC tuyến tính theo tín hiệu vị trí biến trở hoặc slidewire.
• Bộ vi xử lý tích hợp, lập trình tuyến tính tối đa 16 điểm qua bộ lập trình cầm tay PU-2x.
• Cung cấp nguồn kích thích ổn định cho biến trở từ 100 Ω – 10 kΩ mà không ảnh hưởng độ chính xác.
• Điều chỉnh zero/span 75% với tương tác tối thiểu giữa các kênh.
• Hỗ trợ mô phỏng đầu ra và lập trình dữ liệu tuyến tính cho các tín hiệu phi tuyến.
• Có hai kênh đầu ra, thuận tiện cho giám sát song song.

Thông số kỹ thuật

Mẫu sản phẩm: 18JM–166–R

Đầu vào (Input):

• Potentiometer/Slidewire: 100 Ω – 10 kΩ
• Excitation: 0.25 V DC
• Khoảng span tối thiểu: 25 % tổng điện trở (có thể lập trình)

Đầu ra (Output):

• 2 đầu ra điện áp: 1 – 5 V DC, trở tải ≥ 2000 Ω

Nguồn cấp (Power Input):

• 24 V DC ±10 %, ripple ≤ 10 %p-p

Lập trình & tuyến tính hóa:

• Lập trình tuyến tính tối đa 16 điểm
• Điều chỉnh zero và span
• Mô phỏng đầu ra

Hiệu năng:

• Độ chính xác: ±0.1 % với segment gain ≤ 1
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian đáp ứng: ≤0.5 giây
• Hiệu ứng điện áp đường: ±0.1 %

Vật lý & lắp đặt:

• Kích thước chuẩn Rack 18BXx hoặc 18KBXx
• Nhiệt độ hoạt động: -5 – +55°C
• Độ ẩm: 30 – 90 % RH
• Trọng lượng: 150 g

An toàn & cách điện:

• Kháng điện ≥ 100 MΩ với 500 V DC
• Chịu điện áp: 1500 V AC @ 1 phút (đầu vào ra, hoặc nguồn)

Ứng dụng phổ biến

• Giám sát mức chất lỏng trong bồn và bể chứa.
• Theo dõi vị trí cơ cấu điều khiển hoặc các bộ truyền động.
• Linear hóa tín hiệu phi tuyến từ các cơ cấu liên kết cảm biến để cung cấp tín hiệu tuyến tính cho hệ thống DCS.
