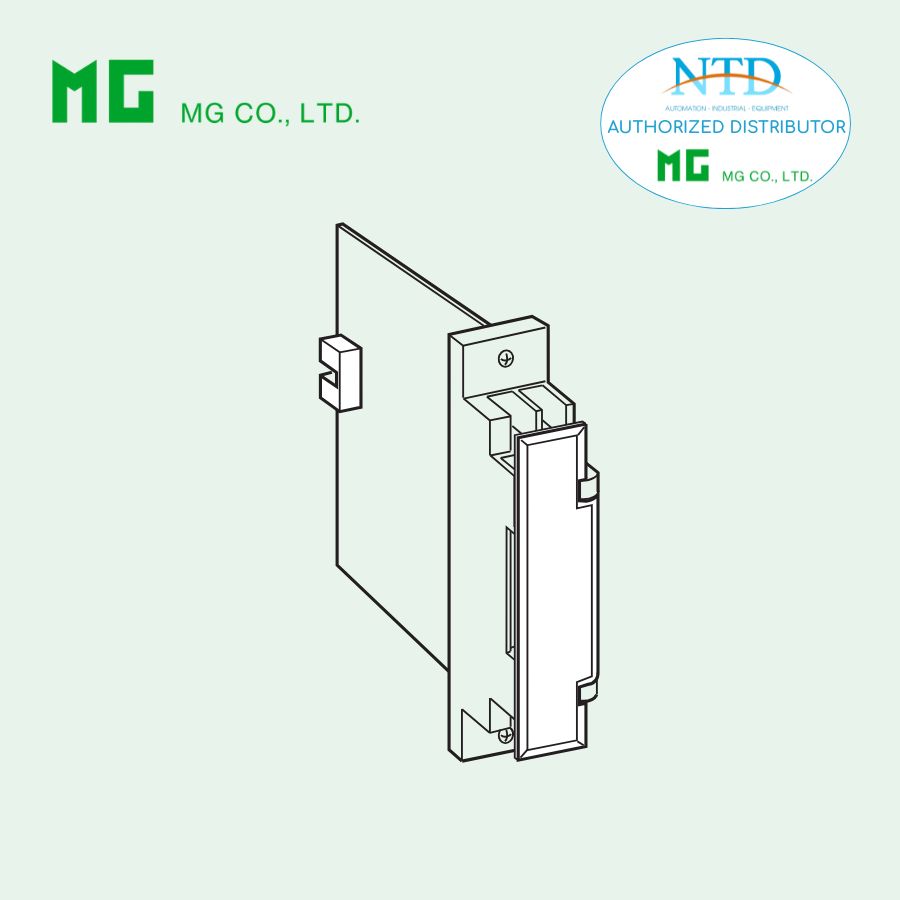

Mô đun mở rộng tín hiệu 18KBW của MG (M-System)

18KBW là module mở rộng tín hiệu thuộc hệ thống 18K-RACK, được thiết kế để kết nối và chuyển tiếp tín hiệu từ terminal phía trước ra đầu nối phía sau trong tủ rack. Thiết bị giúp tối ưu hóa việc đấu nối, bảo trì và tổ chức hệ thống dây tín hiệu trong các hệ thống điều khiển phân tán (DCS).

Với thiết kế dạng rack tiêu chuẩn, nhỏ gọn và dễ lắp đặt, 18KBW đóng vai trò quan trọng trong việc nâng cao tính linh hoạt và độ gọn gàng của hệ thống điều khiển công nghiệp.

ĐẶC ĐIỂM NỔI BẬT

• Kết nối tín hiệu từ mặt trước ra connector phía sau
• Thiết kế dạng rack tiêu chuẩn, phù hợp hệ thống DCS
• Tối ưu hóa đấu nối và bảo trì hệ thống
• Tùy chọn điện trở nội 250 Ω (jumper selectable)
• Độ chính xác cao khi sử dụng điện trở nội
• Thiết kế chắc chắn, dễ thao tác với terminal vít
• Có nắp bảo vệ terminal đảm bảo an toàn

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KBW-[1]
• Tùy chọn điện trở nội:
  • 18KBW-1: Không có điện trở
  • 18KBW-3: Có điện trở 250 Ω (kích hoạt bằng jumper hoặc đóng terminal 3–4)

2. Kết nối

• Terminal phía trước: M3.5 screw terminals
• Đầu nối phía sau: Connector
• Lực siết vít: 0.8 N·m
• Vật liệu terminal: Thép mạ niken

3. Cấu trúc

• Dạng lắp: Rack-mounted (18K-RACK)
• Có nắp che terminal
• Thiết kế thuận tiện cho đấu nối và bảo trì

4. Hiệu năng (khi dùng điện trở nội)

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.003%/°C

5. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: Rack tiêu chuẩn 18KBXx
• Trọng lượng: ~150 g

ỨNG DỤNG PHỔ BIẾN

18KBW được sử dụng trong các hệ thống điều khiển và tự động hóa:

• Hệ thống DCS (Distributed Control System)
• Tủ rack tín hiệu công nghiệp
• Trung chuyển và tổ chức dây tín hiệu
• Tối ưu hóa đấu nối giữa hiện trường và hệ thống điều khiển
• Ứng dụng cần điện trở shunt 250 Ω (chuyển đổi dòng sang áp)

18KBW Extender Module là giải pháp đơn giản nhưng hiệu quả để mở rộng và tối ưu kết nối tín hiệu trong hệ thống rack DCS. Với thiết kế linh hoạt, dễ sử dụng và độ chính xác cao, sản phẩm giúp nâng cao tính ổn định và khả năng bảo trì của hệ thống điều khiển công nghiệp.
