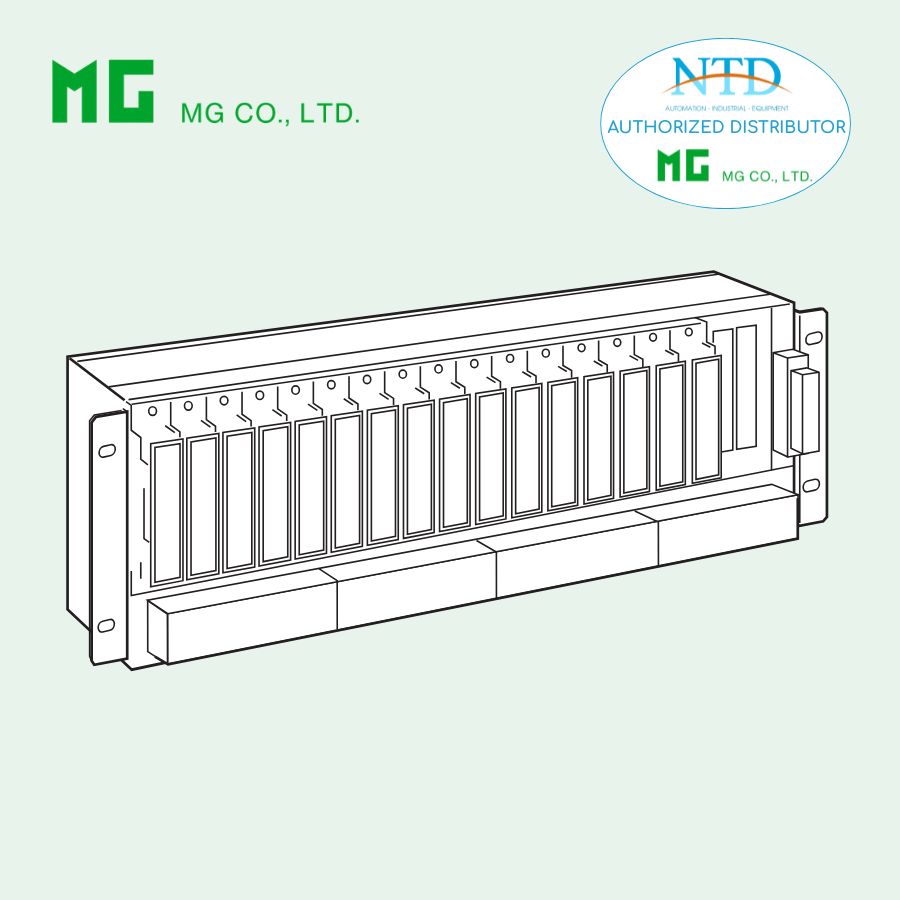

Rack tiêu chuẩn mô đun 18KBXC của MG (M-System)

18KBXC là rack tiêu chuẩn 19 inch thuộc hệ thống 18K-RACK, được thiết kế để lắp đặt các module điều hòa tín hiệu (signal conditioners) trong hệ thống DCS. Sản phẩm cho phép tích hợp nhiều module vào cùng một khung rack, giúp tối ưu không gian, quản lý tín hiệu hiệu quả và tăng tính chuyên nghiệp cho tủ điều khiển.

Với khả năng kết nối trực tiếp tới nhiều hệ DCS thông qua connector phía sau, cùng thiết kế hỗ trợ bảo trì thuận tiện, 18KBXC là giải pháp lý tưởng cho các hệ thống tự động hóa công nghiệp hiện đại.

ĐẶC ĐIỂM NỔI BẬT

• Rack tiêu chuẩn 19” cho hệ 18K-RACK
• Dung lượng lên đến 16 module trong một rack
• Tương thích đa dạng hệ DCS (Yokogawa, Azbil, Toshiba,…)
• Cấp nguồn qua bus phía sau, gọn gàng và an toàn
• Cho phép tháo module mà không cần tháo dây (thuận tiện kiểm tra cách điện)
• Kết nối trực tiếp với DCS qua connector phía rack
• Thiết kế chắc chắn, dễ lắp đặt và bảo trì

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KBXC-[1][2]
• Tùy chọn connector:
  • Không connector
  • Fujitsu FCN
  • Yokogawa (MAC2, PAC, VMx, PM1,…)
  • Toshiba DCS
  • Azbil DCS (AI, AO, PI)

2. Kết cấu & dung lượng

• Loại rack: 19 inch tiêu chuẩn (JIS / EIA)
• Sức chứa: 16 module
• Vật liệu: Kim loại, phủ Zn-Cr chống ăn mòn
• Trọng lượng: ~2.7 kg

3. Kết nối

• Nguồn cấp: Terminal M4
• Tín hiệu hiện trường: Terminal M3.5
• Kết nối DCS: Connector phía sau rack
• Vật liệu terminal:
  • Nguồn: Đồng thau mạ niken
  • Tín hiệu: Thép mạ niken

4. Nguồn cấp

• DC: 24 V DC ±10%
• Dòng yêu cầu: ≥ 2.5 A
• Ripple: ≤ 10% p-p

5. Hiệu năng & cách ly

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 500 VAC (I/O – field – power)
  • 1000 VAC (so với FG – ground)

6. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt:
  • Rack tiêu chuẩn
  • Hoặc gắn bề mặt (option /W)

ỨNG DỤNG PHỔ BIẾN

18KBXC được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp:

• Hệ thống DCS (Distributed Control System)
• Nhà máy điện, dầu khí, hóa chất
• Tủ điều khiển trung tâm (Control Panel)
• Quản lý và phân phối tín hiệu analog trong nhà máy
• Kết nối trực tiếp giữa module xử lý tín hiệu và hệ DCS

18KBXC Standard Rack là giải pháp tối ưu để tổ chức, lắp đặt và kết nối các module tín hiệu trong hệ thống DCS. Với thiết kế tiêu chuẩn, khả năng tương thích cao và tính tiện lợi trong vận hành, sản phẩm giúp nâng cao hiệu quả quản lý hệ thống và giảm thiểu thời gian bảo trì.
