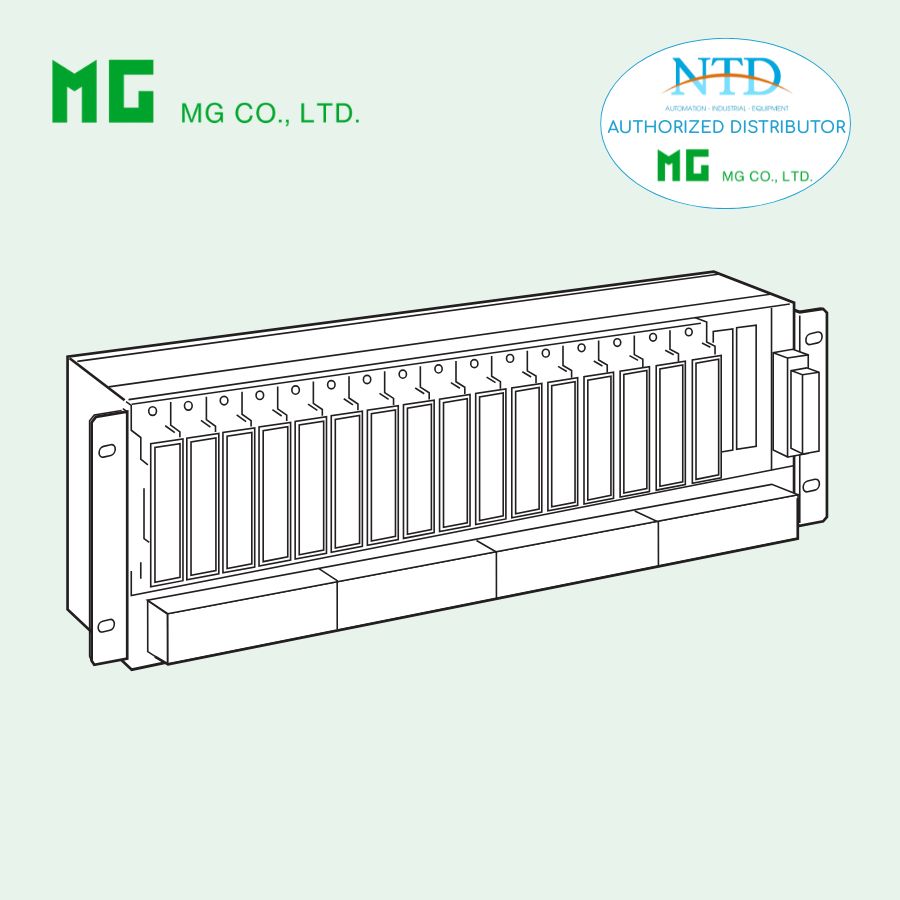

Rack tiêu chuẩn 18KBXCA của MG (M-System)

18KBXCA là rack tiêu chuẩn 19 inch thuộc hệ thống 18K-RACK, được thiết kế để lắp đặt các module xử lý tín hiệu và bộ chuyển đổi I/P (model 18VP) trong hệ thống điều khiển công nghiệp. Điểm nổi bật của phiên bản này là tích hợp cấp khí nén qua manifold, giúp tối ưu hóa việc lắp đặt và vận hành các thiết bị điều khiển khí nén ngay trên rack.

Thiết bị hỗ trợ kết nối trực tiếp với hệ DCS, cấp nguồn qua bus phía sau và cho phép bảo trì thuận tiện mà không cần tháo dây, là giải pháp lý tưởng cho các ứng dụng điều khiển kết hợp tín hiệu điện – khí nén.

ĐẶC ĐIỂM NỔI BẬT

• Rack tiêu chuẩn 19” cho hệ 18K-RACK
• Tích hợp cấp khí nén (pressure supply) qua manifold
• Tương thích với I/P Transducer (model 18VP) và các module 18K khác
• Dung lượng lên đến 16 module
• Kết nối trực tiếp với nhiều hệ DCS qua connector phía sau
• Cấp nguồn qua bus rack, gọn gàng và an toàn
• Có thể tháo module mà không cần tháo dây (thuận tiện kiểm tra cách điện)
• Thiết kế chắc chắn, phù hợp môi trường công nghiệp

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KBXCA-[1][2]
• Tùy chọn connector:
  • Không connector
  • Fujitsu FCN
  • Yokogawa DCS (MAC2, PAC, VMx, PM1)
  • Toshiba DCS

2. Kết cấu & dung lượng

• Loại rack: 19 inch tiêu chuẩn (JIS / EIA)
• Sức chứa: 16 module
• Vật liệu: Kim loại, phủ Zn-Cr chống ăn mòn
• Manifold khí: Hợp kim nhôm
• Trọng lượng: ~6 kg

3. Kết nối

• Nguồn cấp: Terminal M4
• Tín hiệu hiện trường: Terminal M3.5
• Kết nối DCS: Connector phía sau
• Kết nối khí nén:
  • Chuẩn: Rc 3/8" (ren trong)
  • Lực siết: ≤ 12 N·m

4. Nguồn cấp & khí nén

• Nguồn điện: 24 V DC ±10%
• Dòng yêu cầu: ≥ 2.5 A
• Áp suất khí tối đa: 196 kPa (≈ 2 bar)

5. Hiệu năng & cách ly

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 500 VAC (I/O – field – power)
  • 1000 VAC (so với ground – FG)

6. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt:
  • Rack tiêu chuẩn
  • Hoặc gắn bề mặt (option /W)

ỨNG DỤNG PHỔ BIẾN

18KBXCA được sử dụng trong các hệ thống điều khiển kết hợp điện – khí nén:

• Hệ thống DCS trong nhà máy công nghiệp
• Điều khiển van khí nén qua I/P Transducer (18VP)
• Nhà máy điện, dầu khí, hóa chất
• Tủ điều khiển tích hợp tín hiệu điện và khí nén
• Ứng dụng cần phân phối khí nén tập trung trên rack

18KBXCA Standard Rack là giải pháp toàn diện cho việc lắp đặt, cấp nguồn và phân phối khí nén trong hệ thống DCS. Với thiết kế tích hợp, khả năng tương thích cao và tính linh hoạt trong vận hành, sản phẩm giúp tối ưu hóa không gian, giảm thiểu dây dẫn và nâng cao hiệu quả hệ thống điều khiển công nghiệp.
