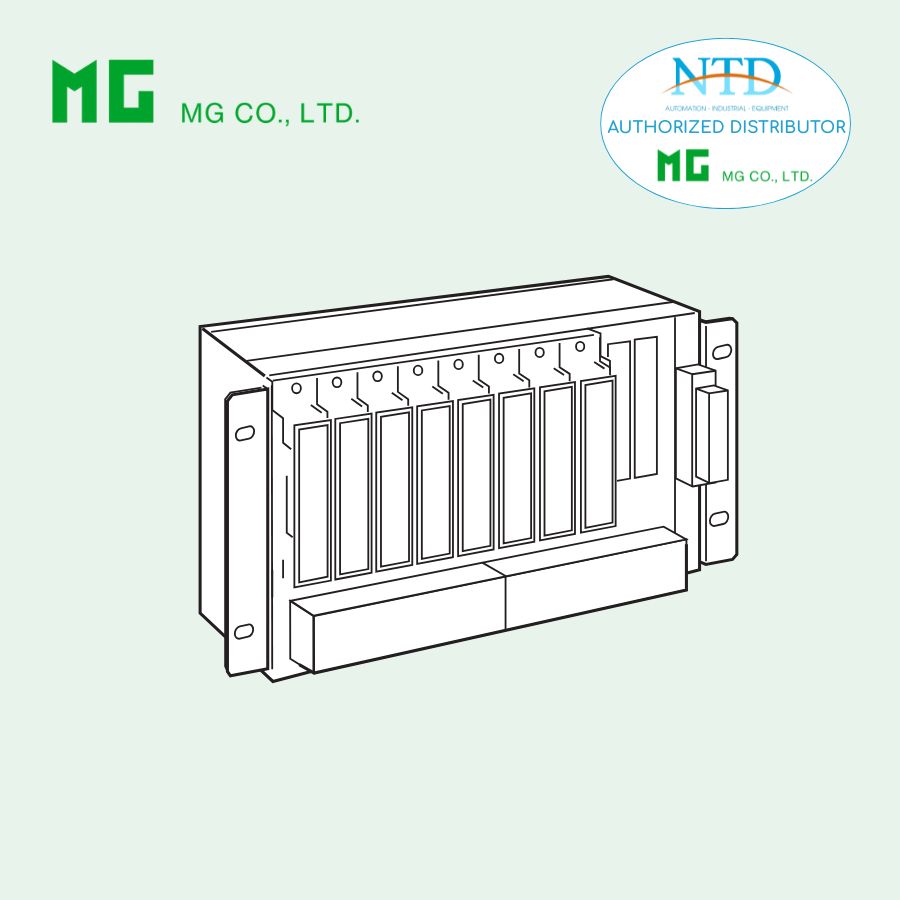

Rack tiêu chuẩn 18KBXH của MG (M-System)

18KBXH là rack tiêu chuẩn thuộc hệ thống 18K-RACK, được thiết kế để lưu trữ và lắp đặt các module điều hòa tín hiệu trong hệ thống DCS. Sản phẩm tích hợp sẵn terminal đấu nối hiện trường và hệ thống cấp nguồn qua bus phía sau, giúp tối ưu hóa việc lắp đặt, vận hành và bảo trì.

Với thiết kế thông minh, cho phép tháo module mà không cần tháo dây tín hiệu, 18KBXH giúp giảm thiểu thời gian bảo trì và hỗ trợ kiểm tra cách điện một cách dễ dàng, an toàn.

ĐẶC ĐIỂM NỔI BẬT

• Thiết kế rack tích hợp terminal hiện trường tiện lợi
• Cho phép tháo module mà không cần tháo dây – hỗ trợ kiểm tra cách điện
• Cấp nguồn qua bus phía sau cho toàn bộ module
• Dung lượng 8 module nhỏ gọn, tối ưu không gian
• Hỗ trợ kết nối trực tiếp với nhiều hệ DCS
• Tùy chọn vị trí giá đỡ (mounting bracket) linh hoạt
• Thiết kế chắc chắn, phù hợp môi trường công nghiệp

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KBXH-[1][2]
• Tùy chọn connector:
  • Không connector
  • Fujitsu FCN
  • Toshiba DCS (SAMP1, SAIN1, SAI06, SAO06,…)

2. Kết cấu & dung lượng

• Sức chứa: 8 module
• Vật liệu: Kim loại, phủ Zn-Cr chống ăn mòn
• Trọng lượng: ~1.8 kg

3. Kết nối

• Nguồn cấp: Terminal M4
• Tín hiệu hiện trường: Terminal M3.5
• Kết nối DCS: Connector phía sau
• Vật liệu terminal:
  • Nguồn: Đồng thau mạ niken
  • Tín hiệu: Thép mạ niken

4. Nguồn cấp

• Điện áp: 24 V DC ±10%
• Dòng yêu cầu: ≥ 1.3 A
• Ripple: ≤ 10% p-p

5. Hiệu năng & cách ly

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 500 VAC (I/O – field – power)
  • 1000 VAC (so với ground – FG)

6. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt:
  • Rack tiêu chuẩn
  • Hoặc gắn bề mặt (/W)

ỨNG DỤNG PHỔ BIẾN

18KBXH được sử dụng trong các hệ thống điều khiển công nghiệp:

• Hệ thống DCS (Distributed Control System)
• Tủ điều khiển trung tâm
• Quản lý và phân phối tín hiệu analog
• Ứng dụng cần bảo trì nhanh, không gián đoạn hệ thống
• Kết nối trực tiếp giữa module và DCS

18KBXH Standard Rack là giải pháp hiệu quả cho việc tổ chức và quản lý module tín hiệu trong hệ thống DCS. Với thiết kế thông minh, dễ bảo trì và khả năng tích hợp cao, sản phẩm giúp nâng cao hiệu suất vận hành và giảm thiểu thời gian dừng hệ thống.
