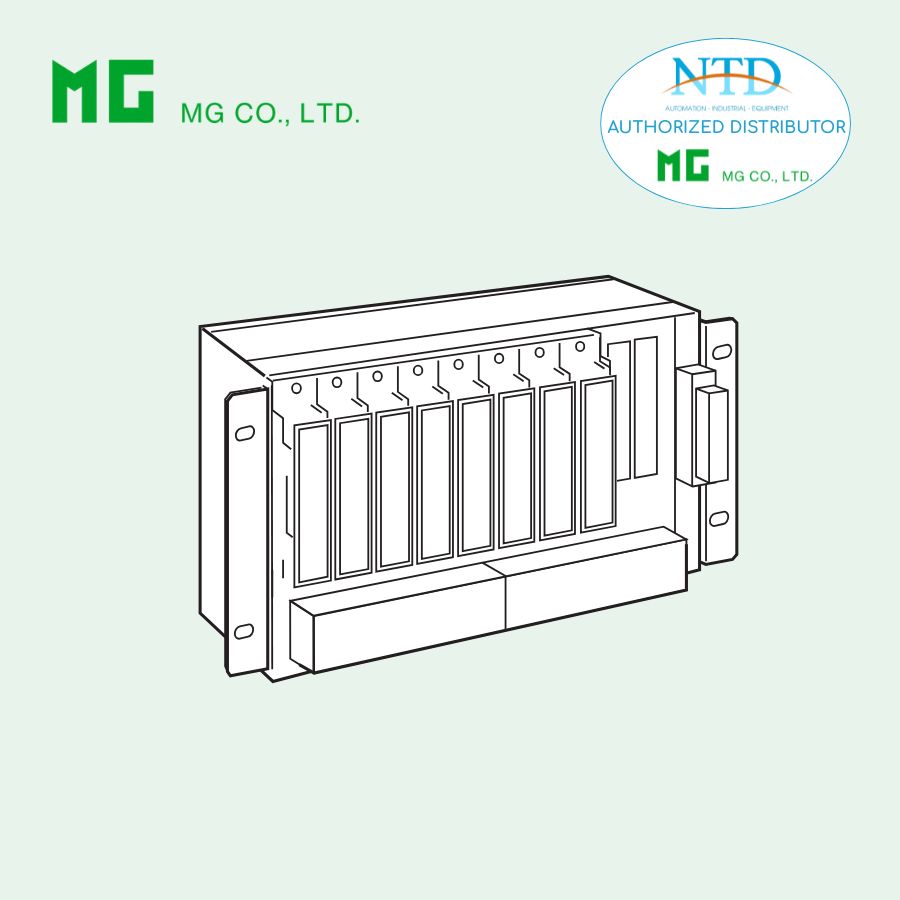

Rack tiêu chuẩn 18KBXW của MG (M-System)

18KBXW là rack tiêu chuẩn thuộc hệ thống 18K-RACK, được thiết kế để lưu trữ và lắp đặt các module điều hòa tín hiệu trong hệ thống DCS, đặc biệt tối ưu cho kết nối trực tiếp với hệ Yokogawa Electric DCS.

Với thiết kế tích hợp giữa rack và đầu nối tín hiệu hiện trường, sản phẩm cho phép tháo lắp module dễ dàng mà không cần can thiệp vào terminal đấu dây, giúp tối ưu công tác bảo trì và kiểm tra cách điện.

ĐẶC ĐIỂM NỔI BẬT

• Rack tiêu chuẩn cho hệ 18K-RACK, đồng thời hỗ trợ lưu trữ 18-RACK
• Dung lượng lớn lên đến 16 module
• Tích hợp sẵn field connector, không cần tháo dây khi bảo trì
• Cho phép tháo module nhanh chóng, hỗ trợ kiểm tra cách điện
• Cấp nguồn tập trung cho toàn bộ 16 module
• Kết nối trực tiếp với Yokogawa DCS (MAC2, PAC, VMx, PM1)
• Thiết kế chắc chắn, phù hợp môi trường công nghiệp

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KBXW-[1]
• Tùy chọn connector:
  • Y1: Yokogawa DCS MAC2 / PAC
  • Y2: Yokogawa DCS VMx / PM1

2. Kết cấu & dung lượng

• Sức chứa: 16 module
• Vật liệu: Kim loại, phủ Zn-Cr chống ăn mòn
• Trọng lượng: ~2.5 kg

3. Kết nối

• Nguồn cấp: Terminal M4 (lực siết 0.8 N·m)
• Kết nối tín hiệu hiện trường:
  • Connector: Japan Solderless Terminal (B04B-XASK-1-A)
• Vật liệu terminal: Đồng thau mạ niken
• Kết nối DCS: Connector chuyên dụng phía rack

4. Nguồn cấp

• Điện áp: 24 V DC ±10%
• Dòng yêu cầu: ≥ 2.5 A
• Ripple: ≤ 10% p-p

5. Hiệu năng & cách ly

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 500 VAC (I/O – field – power)
  • 1000 VAC (so với ground – FG)

6. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt:
  • Gắn trực tiếp vào rack Yokogawa (CNC, CNM)
  • Yêu cầu gia công lỗ (perforation)

ỨNG DỤNG PHỔ BIẾN

18KBXW được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp:

• Hệ thống DCS của Yokogawa Electric
• Nhà máy điện, dầu khí, hóa chất
• Tủ điều khiển trung tâm cần tích hợp nhiều module tín hiệu
• Hệ thống cần bảo trì nhanh, không gián đoạn dây tín hiệu
• Ứng dụng yêu cầu kết nối trực tiếp, giảm thiểu dây trung gian

18KBXW Standard Rack là giải pháp tối ưu cho việc tổ chức, cấp nguồn và kết nối trực tiếp các module điều hòa tín hiệu với hệ Yokogawa DCS. Với thiết kế thông minh, khả năng mở rộng cao và dễ dàng bảo trì, sản phẩm giúp nâng cao hiệu quả vận hành và giảm thiểu thời gian dừng hệ thống.
