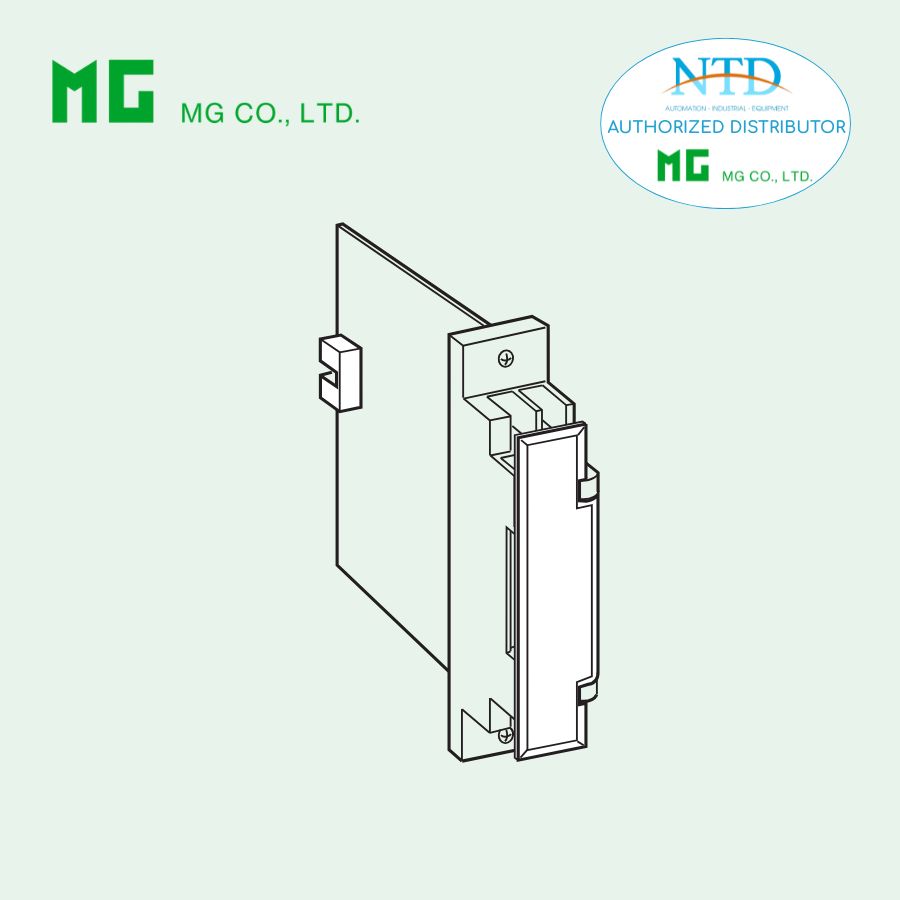

Mô đun cấp nguồn vòng dòng 18KDU của MG (M-System)

18KDU là module cấp nguồn vòng dòng thuộc hệ thống 18K-RACK, được thiết kế để cấp nguồn và xử lý tín hiệu cho transmitter 2 dây (2-wire transmitter) trong các hệ thống điều khiển công nghiệp. Thiết bị hỗ trợ cả hai chuẩn tín hiệu 10–50 mA và 4–20 mA, phù hợp với nhiều loại cảm biến và transmitter, bao gồm cả smart transmitter.

Ngoài chức năng cấp nguồn, 18KDU còn có thể hoạt động như bộ cách ly tín hiệu dòng, giúp tăng độ ổn định và an toàn cho hệ thống đo lường – điều khiển.

ĐẶC ĐIỂM NỔI BẬT

• Cấp nguồn cho mạch transmitter 2 dây, tích hợp bảo vệ ngắn mạch
• Hỗ trợ 2 dải tín hiệu: 10–50 mA và 4–20 mA, chuyển đổi bằng jumper
• Tương thích với smart transmitter
• Có thể sử dụng như bộ cách ly tín hiệu dòng
• 2 đầu ra điện áp độc lập (1–5 V DC)
• Cho phép tháo module mà không cần tháo dây (thuận tiện kiểm tra cách điện)
• Tùy chọn công tắc nguồn (/S)
• Độ chính xác cao, hoạt động ổn định

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KDU-66-R[1]
• Nguồn cấp: 24 V DC
• Tùy chọn:
  • Không công tắc
  • Có công tắc nguồn (/S)

2. Tín hiệu vào (Input)

• Dòng điện:
  • 10 – 50 mA DC hoặc
  • 4 – 20 mA DC
• Chọn dải bằng jumper trên PCB
• Điện trở đầu vào:
  • 110 Ω (10–50 mA)
  • 260 Ω (4–20 mA)

3. Tín hiệu ra (Output)

• Output 1: 1 – 5 V DC
• Output 2: 1 – 5 V DC
• Tải tối thiểu: ≥ 2000 Ω

4. Nguồn cấp cho transmitter (Supply Output)

• Điện áp không tải: 24 – 28 V DC
• Dòng tối đa: ≤ 60 mA
• Bảo vệ ngắn mạch:
  • Giới hạn dòng: ~65 mA
  • Thời gian bảo vệ: Không giới hạn

5. Hiệu năng & điều chỉnh

• Độ chính xác: ±0.1 %
• Thời gian đáp ứng: ≤ 0.5 giây
• Hệ số nhiệt: ±0.015 %/°C
• Điều chỉnh:
  • Zero: -5 đến +5%
  • Span: 95 đến 105%

6. Cách ly & an toàn

• Cách ly: Input – Output 1 – Output 2 – Power
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 500 VAC / 1 phút

7. Lắp đặt

• Lắp trên rack: 18KBXx (18K-RACK)
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH
• Dòng tiêu thụ: ~105 mA
• Trọng lượng: ~150 g

ỨNG DỤNG PHỔ BIẾN

18KDU được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển:

• Cấp nguồn cho transmitter 2 dây (pressure, flow, level, temperature)
• Hệ thống DCS/PLC trong nhà máy công nghiệp
• Ứng dụng sử dụng tín hiệu 4–20 mA hoặc 10–50 mA
• Cách ly tín hiệu giữa hiện trường và phòng điều khiển
• Nhà máy điện, dầu khí, hóa chất, xử lý nước

18KDU là giải pháp hiệu quả cho việc cấp nguồn và xử lý tín hiệu vòng dòng trong hệ thống điều khiển công nghiệp. Với khả năng linh hoạt giữa hai chuẩn tín hiệu, tích hợp bảo vệ và độ chính xác cao, sản phẩm giúp nâng cao độ tin cậy và an toàn cho toàn bộ hệ thống.
