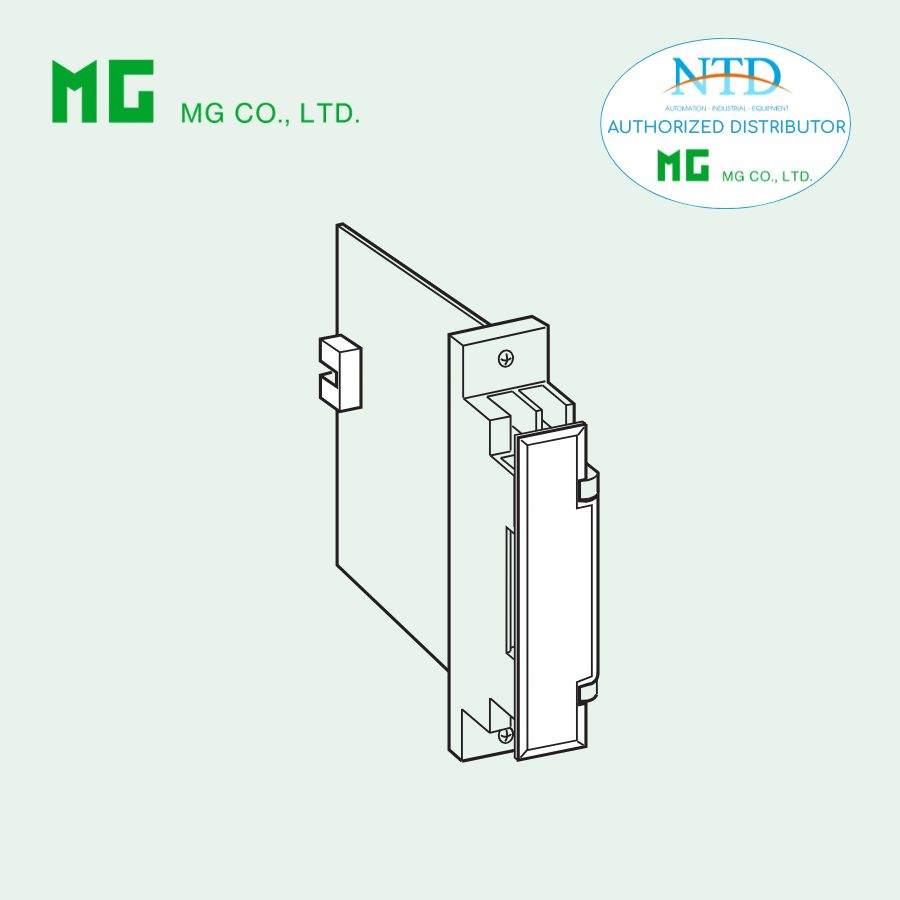

Mô đun cấp nguồn vòng dòng 18KDY của MG (M-System)

18KDY là module cấp nguồn vòng dòng thuộc hệ 18K-RACK, được thiết kế để cấp nguồn và xử lý tín hiệu 4–20 mA DC cho các transmitter 2 dây trong hệ thống điều khiển công nghiệp. Thiết bị không chỉ cung cấp nguồn ổn định cho vòng dòng mà còn đóng vai trò như bộ cách ly tín hiệu, giúp đảm bảo độ chính xác và an toàn khi truyền tín hiệu từ hiện trường về phòng điều khiển.

Với thiết kế tối ưu cho hệ rack, 18KDY hỗ trợ tháo lắp nhanh mà không cần tháo dây, phù hợp cho các hệ thống yêu cầu độ tin cậy cao và bảo trì thuận tiện.

ĐẶC ĐIỂM NỔI BẬT

• Cấp nguồn cho vòng dòng 4–20 mA DC (2-wire transmitter)
• Tích hợp bảo vệ ngắn mạch, tăng độ an toàn hệ thống
• Tương thích với smart transmitter
• Có thể sử dụng như bộ cách ly tín hiệu 4–20 mA
• 2 ngõ ra độc lập (điện áp hoặc dòng) linh hoạt
• Cho phép tháo module không cần tháo dây – thuận tiện kiểm tra cách điện
• Tùy chọn công tắc nguồn và LED báo trạng thái (/S, /SL)
• Độ chính xác cao, hoạt động ổn định

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KDY-A6[1]-R[2]
• Nguồn cấp: 24 V DC
• Tùy chọn:
  • Không công tắc
  • Công tắc nguồn (/S)
  • Công tắc + LED báo (/SL)

2. Tín hiệu vào (Input)

• Dòng điện: 4 – 20 mA DC
• Điện trở đầu vào: 276 Ω

3. Tín hiệu ra (Output)

Output 1:

• Điện áp: 1 – 5 V DC (tải ≥ 2000 Ω)

Output 2 (tùy chọn):

• Dòng: 4 – 20 mA DC (tải ≤ 600 Ω)
• Hoặc điện áp: 1 – 5 V DC

4. Nguồn cấp vòng dòng (Supply Output)

• Điện áp không tải: 24 – 28 V DC
• Dòng tối đa: ≤ 22 mA
• Bảo vệ ngắn mạch:
  • Giới hạn dòng: ≤ 35 mA
  • Thời gian bảo vệ: Không giới hạn

5. Hiệu năng & điều chỉnh

• Độ chính xác: ±0.1 %
• Thời gian đáp ứng: ≤ 0.5 giây
• Hệ số nhiệt: ±0.015 %/°C
• Điều chỉnh:
  • Zero: -5 đến +5%
  • Span: 95 đến 105%

6. Cách ly & an toàn

• Cách ly: Input – Output 1 – Output 2 – Power
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 500 VAC / 1 phút

7. Lắp đặt

• Lắp trên rack: 18KBXx (18K-RACK)
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH
• Dòng tiêu thụ:
  • ~65–70 mA (output voltage)
  • ~95–100 mA (output current)
• Trọng lượng: ~150 g

ỨNG DỤNG PHỔ BIẾN

18KDY được sử dụng rộng rãi trong các hệ thống công nghiệp:

• Cấp nguồn cho transmitter 2 dây (pressure, flow, level, temperature)
• Hệ thống DCS/PLC trong nhà máy
• Ứng dụng sử dụng chuẩn tín hiệu 4–20 mA
• Cách ly tín hiệu giữa hiện trường và phòng điều khiển
• Nhà máy điện, dầu khí, hóa chất, xử lý nước

18KDY là giải pháp tối ưu cho việc cấp nguồn và xử lý tín hiệu vòng dòng 4–20 mA trong hệ thống điều khiển. Với khả năng tích hợp nhiều chức năng (cấp nguồn, cách ly, chuyển đổi tín hiệu), thiết kế linh hoạt và độ tin cậy cao, sản phẩm giúp nâng cao hiệu quả vận hành và giảm thiểu rủi ro hệ thống.
