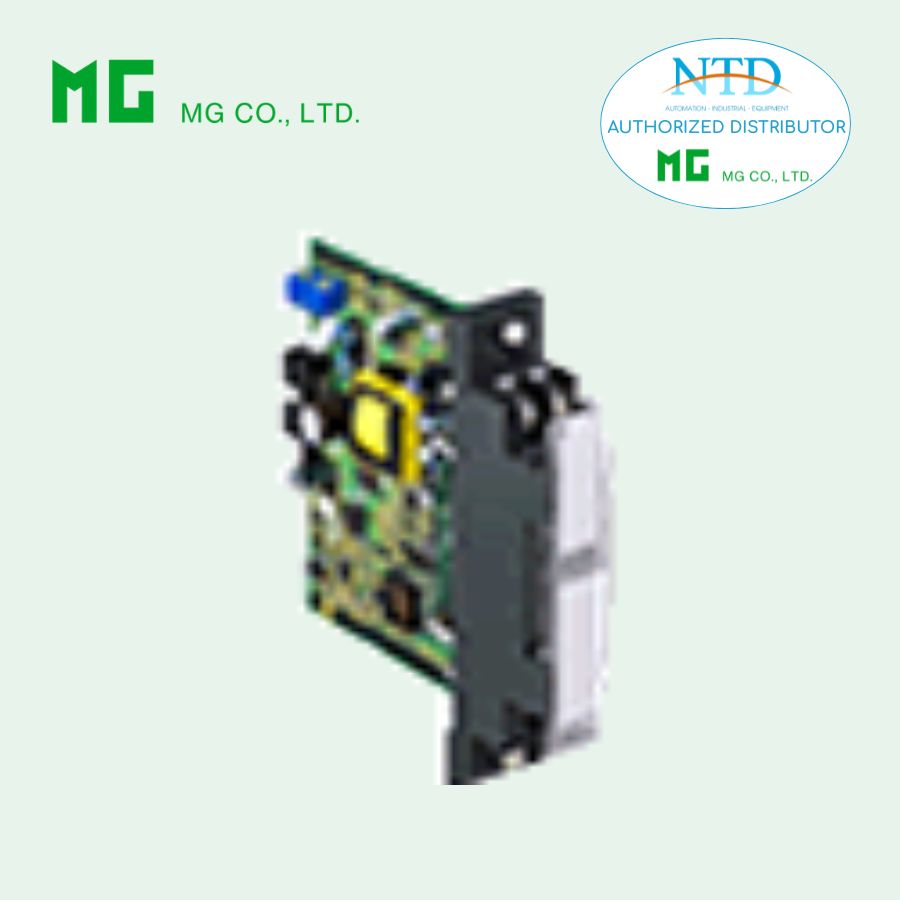

Bộ cấp nguồn vòng dòng 18KDYH2 của MG (M-System)

18KDYH2 là module cấp nguồn vòng dòng cao cấp thuộc hệ 18K-RACK, được thiết kế để cấp nguồn và truyền tín hiệu 4–20 mA DC cho các transmitter 2 dây hỗ trợ HART. Thiết bị không chỉ cung cấp nguồn ổn định mà còn cho phép truyền thông HART hai chiều, giúp giám sát và cấu hình thiết bị từ xa.

Bên cạnh đó, 18KDYH2 tích hợp chức năng phát hiện hở mạch (open-circuit detection) và bảo vệ ngắn mạch, đảm bảo độ tin cậy và an toàn cao cho hệ thống đo lường – điều khiển.

ĐẶC ĐIỂM NỔI BẬT

• Cấp nguồn cho vòng dòng 4–20 mA DC (2-wire transmitter)
• Hỗ trợ truyền thông HART hai chiều
• Cách ly tín hiệu hoàn toàn giữa input – output – nguồn
• Tích hợp bảo vệ ngắn mạch
• Phát hiện hở mạch (tùy chọn) giúp tăng độ an toàn
• Linh hoạt cấu hình ngõ ra (dòng/áp, HART compatible)
• Cho phép tháo module không cần tháo dây (thuận tiện bảo trì)
• Tùy chọn đảo cực đầu ra (/RE) cho ứng dụng đặc biệt

THÔNG SỐ KỸ THUẬT CHÍNH

1. Cấu hình sản phẩm

• Model: 18KDYH2-A[1]-R[2]
• Nguồn cấp: 24 V DC ±10%
• Tùy chọn:
  • /B: Phát hiện hở mạch
  • /RE: Đảo cực đầu ra
  • Có thể kết hợp nhiều tùy chọn

2. Tín hiệu vào (Input)

• Dòng điện: 4 – 20 mA DC
• Điện trở đầu vào: ~250 Ω

3. Tín hiệu ra (Output)

Tùy cấu hình:

• 4 – 20 mA DC (hỗ trợ HART)
• 1 – 5 V DC

Các cấu hình phổ biến:

• 1–5 V / 4–20 mA
• 4–20 mA / 1–5 V
• 4–20 mA / 4–20 mA

👉 Đảm bảo trở kháng vòng 250 Ω ±10% cho truyền thông HART

4. Nguồn cấp vòng dòng (Supply Output)

• Điện áp:
  • 24 – 28 V DC (không tải)
  • ~18 V DC tại 20 mA
• Dòng tối đa: ≤ 22 mA
• Bảo vệ ngắn mạch:
  • Giới hạn dòng: ≤ 30 mA
  • Thời gian bảo vệ: Không giới hạn

5. Tính năng HART

• Truyền thông: Hai chiều (bidirectional)
• Dải tần: 1 – 3 kHz
• Suy hao tín hiệu: ~ -3 dB
• Trở kháng vòng: 250 Ω ±10%

6. Phát hiện hở mạch

• Khi vòng output bị hở → dòng input về 0 mA
• Relay Photo MOSFET:
  • Điện trở ON: ≤ 3 Ω

7. Hiệu năng & điều chỉnh

• Độ chính xác: ±0.1 %
• Thời gian đáp ứng: ≤ 0.5 giây
• Hệ số nhiệt: ±0.015 %/°C
• Điều chỉnh:
  • Zero: -5 đến +5%
  • Span: 95 đến 105%

8. Cách ly & an toàn

• Cách ly: Input – Output 1 – Output 2 – Power
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 500 VAC / 1 phút

9. Lắp đặt

• Lắp trên rack: 18KBXx (18K-RACK)
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH
• Dòng tiêu thụ:
  • ~120 mA (6A, A6)
  • ~130 mA (AA)
• Trọng lượng: ~110 g

ỨNG DỤNG PHỔ BIẾN

18KDYH2 được sử dụng trong các hệ thống yêu cầu truyền thông HART và độ tin cậy cao:

⚙️ Hệ thống DCS/PLC có sử dụng HART transmitter

⚙️ Giám sát và cấu hình thiết bị từ xa qua HART

⚙️ Cấp nguồn cho transmitter 2 dây (pressure, flow, level, temperature)

⚙️ Nhà máy điện, dầu khí, hóa chất, xử lý nước

⚙️ Ứng dụng yêu cầu phát hiện lỗi hở mạch nhanh chóng

18KDYH2 là giải pháp tiên tiến cho hệ thống điều khiển hiện đại, kết hợp cấp nguồn vòng dòng, cách ly tín hiệu và truyền thông HART trong một thiết bị duy nhất. Với độ chính xác cao, tính năng bảo vệ toàn diện và khả năng giám sát thông minh, sản phẩm giúp nâng cao hiệu quả vận hành và độ an toàn của hệ thống.
