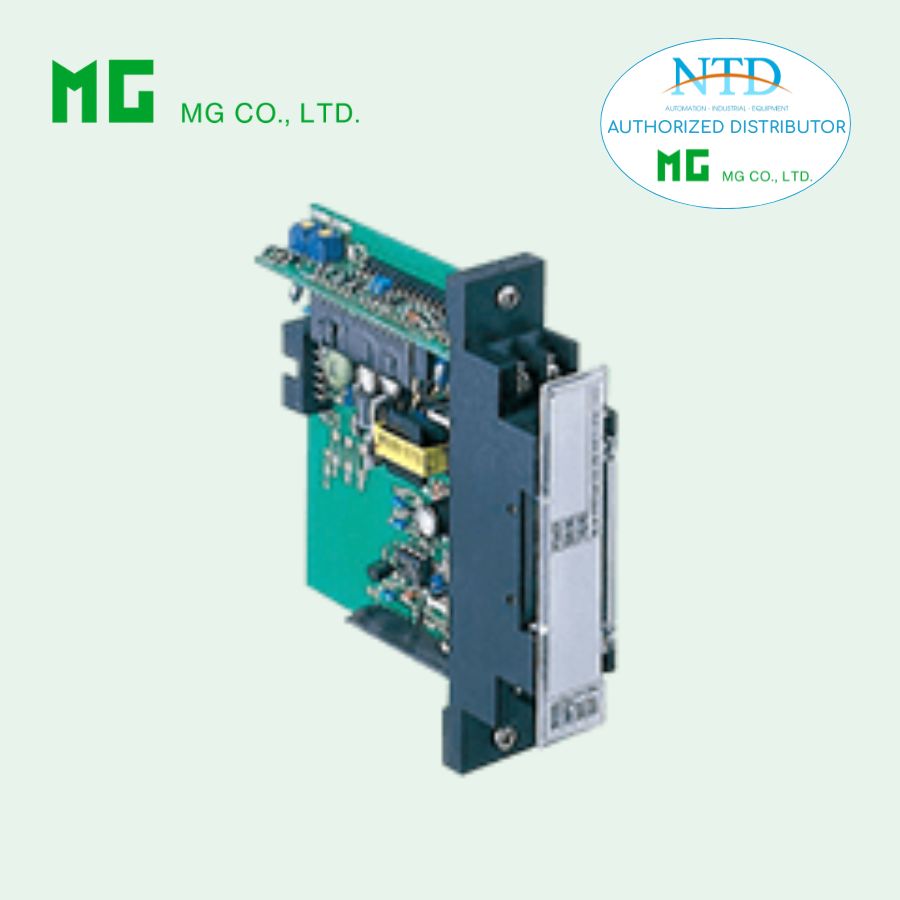

Bộ chuyển đổi tín hiệu 18KMS của MG (M-System)

18KMS là module chuyển đổi tín hiệu từ potentiometer dạng lắp rack trong hệ thống 18K-RACK, giúp chuyển đổi tín hiệu điện trở của potentiometer sang tín hiệu chuẩn 1–5 V DC. Thiết bị sử dụng phương pháp điện áp không đổi, đảm bảo không làm thay đổi giá trị điện trở tổng, đồng thời tách biệt hiệu quả giữa hiệu chỉnh zero và span.

Module có thể rút ra để kiểm tra cách điện mà không cần tháo dây, giúp bảo trì và vận hành dễ dàng. Ngoài ra, thiết bị có tùy chọn công tắc nguồn để bật/tắt module nhanh chóng.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ potentiometer (100 Ω – 10 kΩ) sang tín hiệu 1–5 V DC
• Phương pháp điện áp không đổi đảm bảo giá trị điện trở tổng không bị ảnh hưởng
• Điều chỉnh Zero và Span riêng biệt, hạn chế tương tác giữa hai thông số
• Module có thể rút ra để kiểm tra cách điện mà không cần tháo dây
• Tùy chọn công tắc nguồn cho thao tác bật/tắt module dễ dàng

Thông số kỹ thuật chính

Ngõ vào

• Potentiometer: Tổng trở 100 Ω – 10 kΩ
• Khoảng đo tối thiểu: 50% tổng trở
• Điện áp kích thích: ~0.2 V DC

Ngõ ra

• Output 1: 1–5 V DC (tải ≥ 2000 Ω)
• Output 2: 1–5 V DC (tải ≥ 2000 Ω)
• Overrange output: -10 – +120%

Điều chỉnh

• Zero: 0–50% tổng trở (mặt trước)
• Span: 50–100% tổng trở (mặt trước)

Nguồn cấp

• 24 V DC ±10%, ripple ≤10%p-p
• Dòng tiêu thụ: ~35 mA

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 – +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: Rack chuẩn 18KBXx
• Trọng lượng: 150 g

Hiệu năng

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.015%/°C
• Thời gian đáp ứng: ≤0.5 giây (0–90%)
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥100 MΩ (500 V DC)
• Độ bền điện môi: 500 V AC / 1 phút

Ứng dụng phổ biến

• Chuyển đổi tín hiệu từ potentiometer sang 1–5 V DC trong hệ thống DCS/PLC
• Giám sát và điều khiển tín hiệu điện trở trong các dây chuyền sản xuất
• Sử dụng trong tự động hóa công nghiệp, đo lường và kiểm soát quá trình
• Thích hợp cho các ứng dụng cần độ chính xác cao và phản hồi nhanh
