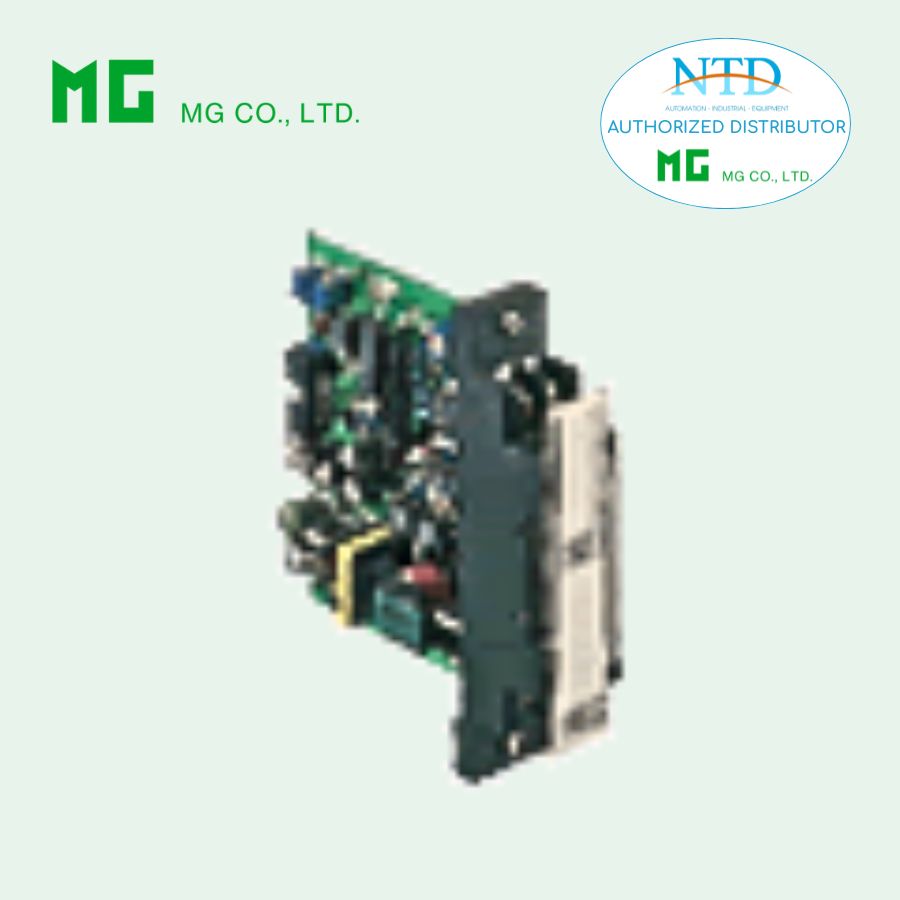

Mô đun cách ly tín hiệu 18KPP của MG (M-System)

Liên hệ Còn hàng

Model: 18KPP
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

18KPP là module cách ly tín hiệu xung (pulse isolator) dạng lắp rack trong hệ thống 18K-RACK, giúp truyền tín hiệu xung từ cảm biến sang tín hiệu đầu ra mà tần số đầu ra bằng tần số đầu vào, đồng thời đảm bảo cách ly tín hiệu hoàn toàn giữa đầu vào và đầu ra.

Module có nguồn cấp cho cảm biến tích hợp, có thể rút ra để kiểm tra cách điện mà không cần tháo dây, và có tùy chọn công tắc nguồn để bật/tắt module dễ dàng. Thiết bị phù hợp với nhiều loại tín hiệu xung: tiếp điểm cơ, open collector, xung điện áp, xung dòng hai dây.

Đặc điểm nổi bật

Đầu ra giữ nguyên tần số đầu vào, đảm bảo tính chính xác của tín hiệu xung
Nguồn cảm biến tích hợp giúp cấp điện cho cảm biến mà không cần nguồn ngoài
Module có thể rút ra kiểm tra cách điện mà không tháo dây
Tùy chọn công tắc nguồn tiện lợi cho thao tác bật/tắt
Có bộ lọc chống nhiễu (chattering) cho đầu vào tiếp điểm cơ

Thông số kỹ thuật chính

Ngõ vào

Loại: Mechanical contact, Open collector, Voltage pulse, Two-wire current pulse
Tần số tối đa:
- Mechanical contact: 5 Hz
- Open collector / Voltage pulse / Current pulse: 10 kHz
Điện áp kích thích: 12 V DC ±10% @ 40 mA, có bảo vệ ngắn mạch

Ngõ ra

Loại: Open collector
Điện áp chịu tải: 30 V DC @ 100 mA (tải trở)
Tần số tối đa: 10 kHz
Điện áp bão hòa: 0.5 V DC

Cách ly

Input ↔ Output 1 ↔ Output 2 ↔ Nguồn
Điện trở cách điện: ≥ 100 MΩ với 500 V DC
Độ bền điện môi: 500 V AC / 1 phút

Điều kiện môi trường

Nhiệt độ hoạt động: -5 – +55°C
Độ ẩm: 30 – 90% RH (không ngưng tụ)
Lắp đặt: Rack chuẩn 18KBXx
Trọng lượng: 150 g

Hiệu năng

Tần số đầu ra = tần số đầu vào
Bộ lọc chattering cho Mechanical contact
Dòng tiêu thụ: ~80 mA

Ứng dụng phổ biến

Cách ly tín hiệu xung trong các hệ thống DCS, PLC
Truyền tín hiệu từ cảm biến tốc độ, flowmeter, pulse sensor mà không làm thay đổi tần số
Bảo vệ thiết bị đo lường và hệ thống khỏi nhiễu điện áp và chập mạch
Thích hợp cho các ứng dụng tự động hóa công nghiệp yêu cầu độ chính xác cao và độ tin cậy tín hiệu xung
