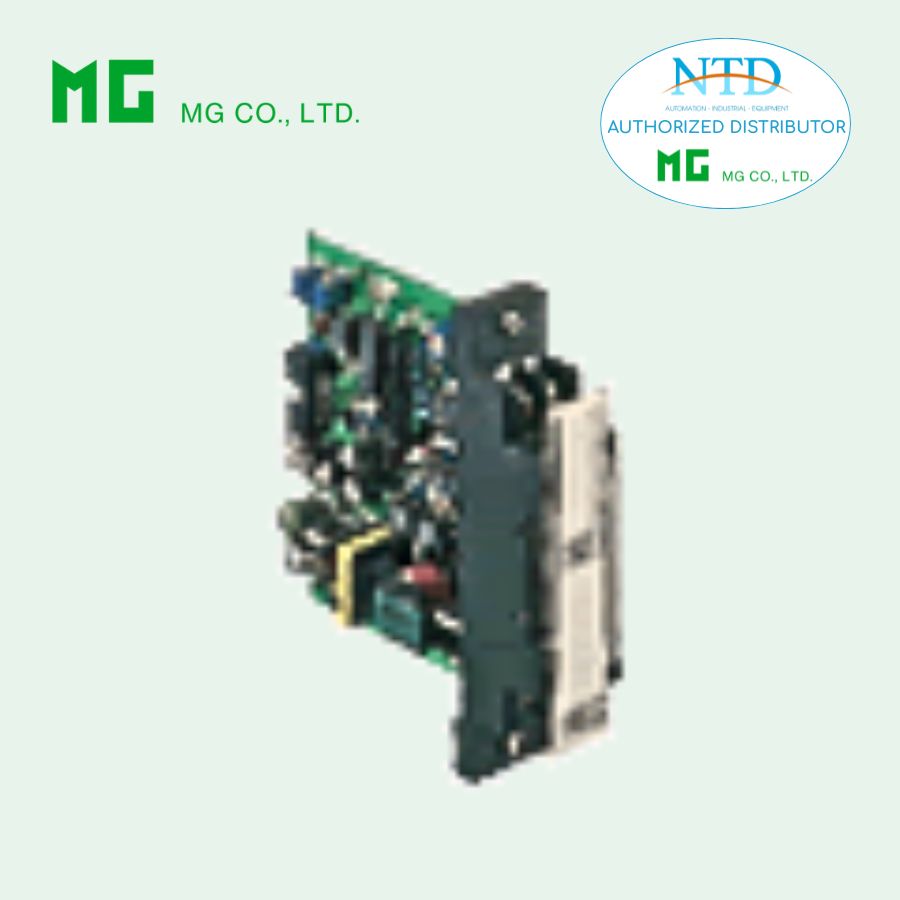

Bộ chia xung 18KPR của MG (M-System)

18KPR là module Pulse Scaler dạng lắp rack trong hệ thống 18K-RACK, chuyên dùng để chuyển đổi tín hiệu xung từ turbine meter hoặc volumetric flowmeter sang đơn vị đo kỹ thuật (engineering unit) thuận tiện cho giám sát và điều khiển.

Thiết bị cho phép rút module để kiểm tra cách điện mà không cần tháo dây, đồng thời có tùy chọn công tắc nguồnđể bật/tắt module dễ dàng. Module xử lý nhiều loại tín hiệu xung, bao gồm tiếp điểm khô (dry contact) và xung điện áp, đảm bảo tần số và độ chính xác tín hiệu đầu ra phù hợp với nhu cầu đo lường.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu xung sang đơn vị đo kỹ thuật tiện dụng
• Module có thể rút ra để kiểm tra cách điện mà không tháo dây
• Tùy chọn công tắc nguồn thuận tiện cho vận hành
• Có thể xử lý tín hiệu từ turbine meter hoặc flowmeter với tần số tối đa 100 kHz
• Cách ly hoàn toàn giữa đầu vào, đầu ra và nguồn

Thông số kỹ thuật chính

Ngõ vào

• Loại: Dry contact, Voltage pulse
• Tần số tối đa: 100 kHz
• Yêu cầu độ rộng xung: ≥ 5 μs (≤ 10 Hz: ≥ 20 ms)
• Điện trở đầu vào (ON/OFF level): ≤ 20 kΩ / ≥ 100 kΩ
• Độ nhạy điều chỉnh: 25 mVp-p – 5 Vp-p

Ngõ ra

• Open Collector: 50 V DC @ 50 mA, tần số 0 – 20 kHz, điện áp bão hòa 0.6 V DC
• Relay Contact: 120 V AC @ 200 mA, 240 V AC @ 100 mA, 24 V DC @ 200 mA, tần số 0 – 2 Hz
• 5 V Pulse: tần số 0 – 20 kHz, độ rộng xung thấp ~30 μs, điện áp cao 5 V ±10%
• 24 V Pulse: tần số 0 – 20 Hz, độ rộng xung cao ~30 ms, điện áp cao 24 V ±10%

Cách ly

• Input ↔ Output ↔ Power
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Điện áp chịu: 500 V AC / 1 phút

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 – +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Rack chuẩn 18KBXx
• Trọng lượng: 150 g
• Dòng tiêu thụ: ~80 mA

Ứng dụng phổ biến

• Chuyển đổi tín hiệu xung từ turbine meter hoặc volumetric flowmeter sang đơn vị kỹ thuật thuận tiện
• Giám sát lưu lượng trong hệ thống công nghiệp và DCS
• Bảo vệ thiết bị đo lường và hệ thống khỏi nhiễu điện áp
• Phù hợp cho các ứng dụng tự động hóa công nghiệp yêu cầu tín hiệu xung ổn định, chính xác
