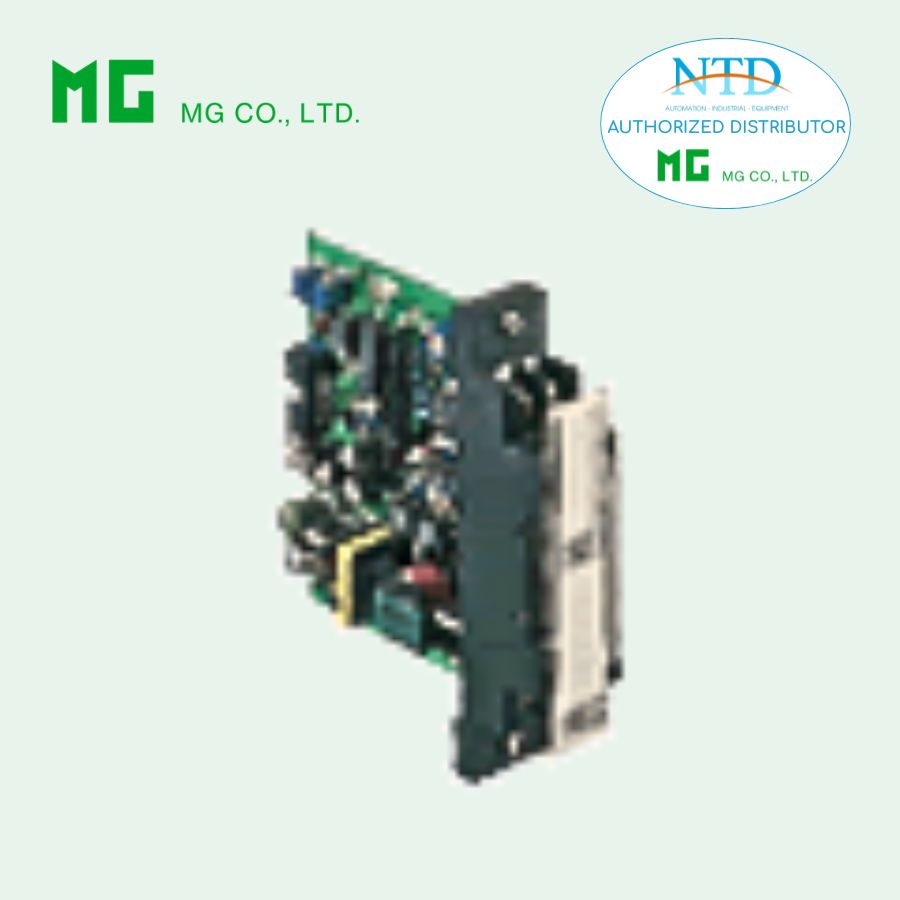

Bộ chuyển đổi RTD 18KRS của MG (M-System)

Bộ chuyển đổi RTD 18KRS là thiết bị gắn rack trong hệ thống DCS, chuyên nhận tín hiệu trực tiếp từ cảm biến RTD và chuyển đổi thành hai tín hiệu chuẩn cho quy trình công nghiệp. Sản phẩm cho phép đo nhiệt độ chính xác, dễ dàng cấu hình và bảo trì, với khả năng rút module mà không cần tháo dây để kiểm tra cách điện. Bộ có tùy chọn công tắc nguồn, phù hợp cho các hệ thống điều khiển tự động và nhà máy điện.

Đặc điểm nổi bật

• Nhận tín hiệu trực tiếp từ cảm biến RTD, cung cấp hai tín hiệu chuẩn cho hệ thống DCS.
• Tích hợp chức năng linearization giúp chuyển đổi tín hiệu chính xác theo đường đặc tính của cảm biến.
• Chống lỗi tín hiệu (burnout) bảo vệ thiết bị khi cảm biến gặp sự cố.
• Module có thể rút ra mà không cần tháo dây nối, thuận tiện cho kiểm tra cách điện.
• Tùy chọn công tắc nguồn để bật/tắt module dễ dàng.
• Phù hợp cho nhiều loại RTD: JPt 100, Pt 100 (JIS’89 & IEC), Pt 50 Ω, Ni 508.4 Ω.

Thông số kỹ thuật

Mô hình: 18KRS–[1]6[2]–R[3]

Ngõ vào (INPUT RTD, 2- hoặc 3 dây):

• JPt 100 (JIS’89): -200 đến +500°C
• Pt 100 (JIS’89/IEC’97): -200 đến +650°C
• Pt 50 Ω (JIS’81): -200 đến +500°C
• Ni 508.4 Ω: -50 đến +200°C

Ngõ ra (OUTPUT):

• Output 1 (Voltage): 1 – 5 V DC, tải ≥ 2000 Ω
• Output 2:
  • 4 – 20 mA DC, tải ≤ 600 Ω (tùy chọn)
  • 1 – 5 V DC, tải ≥ 2000 Ω (tùy chọn)

Nguồn cấp: 24 V DC (±10 %, ripple ≤10 %p-p)

Tùy chọn:

• /S: Có công tắc nguồn
• /BL: Burnout giảm (Downscale)

Đặc tính chung:

• Kết cấu: Gắn rack, kết nối qua vít M3.5 và đầu nối
• Cách ly: Ngõ vào – Output 1 – Output 2 – Nguồn
• Độ chính xác: ±0.2 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Dòng tiêu thụ: 35 mA (Output voltage), 65 mA (Output current)
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH
• Trọng lượng: 150 g

Ứng dụng phổ biến

• Chuyển đổi tín hiệu từ cảm biến nhiệt độ RTD sang tín hiệu chuẩn cho DCS/PLC.
• Sử dụng trong các nhà máy điện, nhà máy công nghiệp, hoặc hệ thống tự động hóa.
• Tích hợp trong hệ thống giám sát và điều khiển quy trình yêu cầu đo nhiệt độ chính xác.
