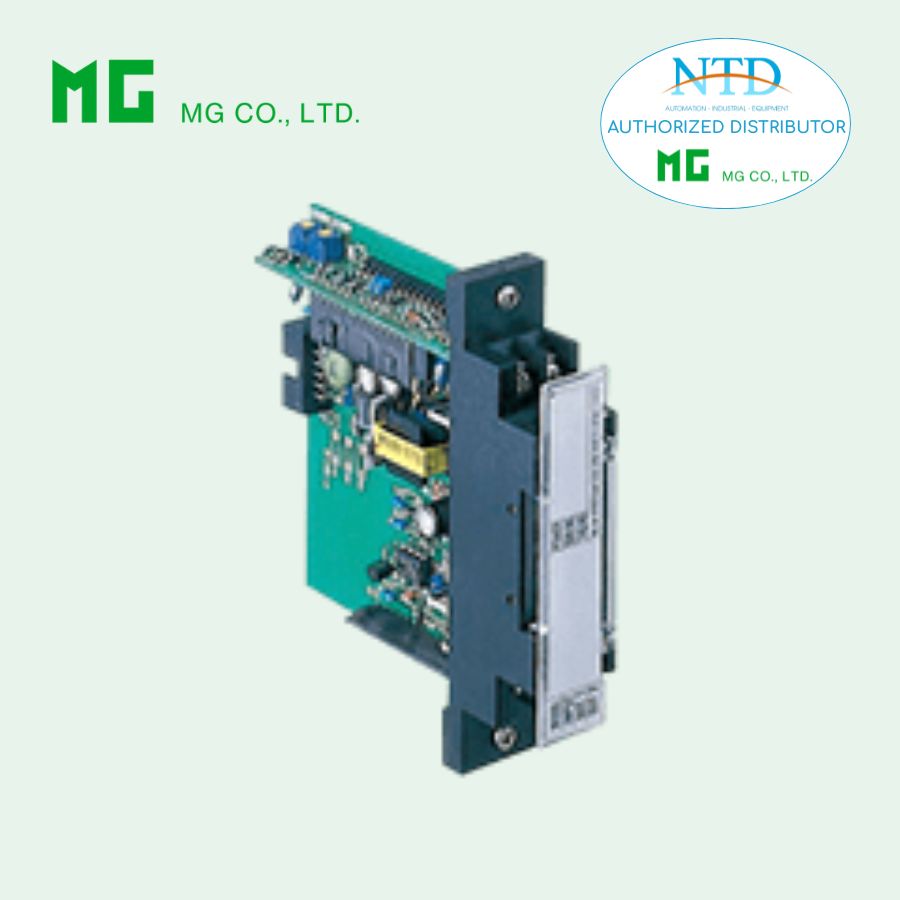

Bộ chuyển đổi tín hiệu 18KVS của MG (M-System)

Bộ chuyển đổi tín hiệu 18KVS là thiết bị gắn rack trong hệ thống DCS, chuyên dùng để chuyển đổi tín hiệu DC từ cảm biến hoặc thiết bị đo thành tín hiệu chuẩn cho quy trình công nghiệp. Thiết bị có khả năng cách ly tín hiệu DC giữa ngõ vào và ngõ ra, bảo vệ thiết bị và đảm bảo an toàn cho hệ thống. Module có thể rút ra mà không cần tháo dây nối, thuận tiện cho việc kiểm tra cách điện.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC thành tín hiệu chuẩn 1 – 5 V hoặc 4 – 20 mA.
• Cách ly tín hiệu DC giữa ngõ vào và ngõ ra, tăng tính an toàn cho hệ thống.
• Module có thể rút ra mà không tháo dây nối để kiểm tra cách điện.
• Tùy chọn ngõ vào dòng hoặc điện áp DC với nhiều dải khác nhau, phù hợp với đa dạng cảm biến và thiết bị.
• Độ chính xác cao ±0.1 %, thời gian phản hồi ≤ 0.5 giây.

Thông số kỹ thuật

Mô hình: 18KVS–[1]6[2]–R

Ngõ vào (INPUT):

• Dòng DC: 4 – 20 mA, 0 – 20 mA, 0 – 1 mA, 10 – 50 mA
• Điện áp DC: 0 – 10 mV, 0 – 100 mV, 0 – 1 V, 0 – 10 V, 0 – 5 V, 1 – 5 V
• Điện trở ngõ vào phụ thuộc dải: 50 Ω – 1 MΩ

Ngõ ra (OUTPUT):

• Output 1 (Voltage): 1 – 5 V DC, tải ≥ 2000 Ω
• Output 2 (Current/Voltage): 4 – 20 mA DC (tải ≤ 600 Ω) hoặc 1 – 5 V DC (tải ≥ 2000 Ω)

Nguồn cấp: 24 V DC (±10 %, ripple ≤10 %p-p)

Đặc tính chung:

• Kết cấu: Gắn rack, kết nối qua vít M3.5 và đầu nối
• Cách ly: Ngõ vào – Output 1 – Output 2 – Nguồn
• Điều chỉnh: Zero -5 đến +5 %, Span 95 – 105 %
• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Dòng tiêu thụ: 35 mA (Output voltage), 65 mA (Output current)
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH
• Trọng lượng: 150 g

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị đo hiện trường.
• Chuyển đổi tín hiệu DC từ cảm biến áp suất, nhiệt độ, dòng chảy hoặc các thiết bị đo khác thành tín hiệu chuẩn cho DCS/PLC.
• Phù hợp trong các nhà máy điện, nhà máy hóa chất hoặc hệ thống tự động hóa công nghiệp cần bảo vệ tín hiệu và tăng độ tin cậy.
