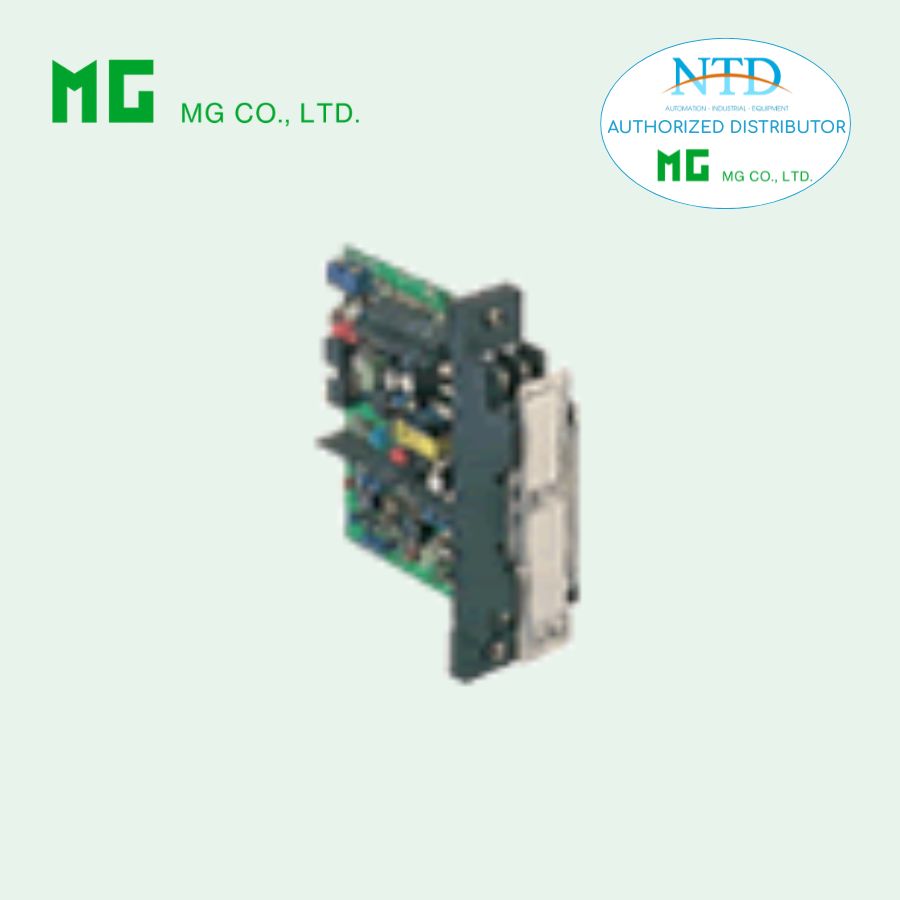

Bộ cách ly đầu ra 18KYC MG (M-System)

Bộ cách ly đầu ra điều khiển 18KYC là thiết bị gắn rack trong hệ thống DCS, chuyên dùng để tiếp nhận tín hiệu dòng 4 – 20 mA DC từ cảm biến hoặc thiết bị đo và cung cấp tín hiệu ra cách ly an toàn cho các hệ thống điều khiển. Thiết bị có khả năng phát hiện mạch hở và module có thể rút ra mà không cần tháo dây nối, thuận tiện cho việc kiểm tra cách điện và bảo trì. Thiết bị còn cho phép giám sát tín hiệu đầu vào tại các đầu nối phía trước, giúp dễ dàng theo dõi hoạt động trong quá trình vận hành.

Đặc điểm nổi bật

• Tiếp nhận tín hiệu dòng 4 – 20 mA DC và xuất ra 4 – 20 mA DC đã cách ly.
• Phát hiện mạch hở: Khi vòng lặp đầu ra mở, thiết bị báo hiệu dòng đầu vào = 0 mA và ngõ ra xuống dưới 0 %.
• Module có thể rút ra mà không tháo dây nối để kiểm tra cách điện.
• Cho phép giám sát tín hiệu đầu vào trực tiếp tại đầu nối phía trước.
• Độ chính xác cao ±0.1 %, thời gian phản hồi ≤ 0.5 giây.
• Tùy chọn công tắc nguồn cho thuận tiện vận hành.

Thông số kỹ thuật

Mô hình: 18KYC–AA–R[1]

Ngõ vào (INPUT):

• Dòng: 4 – 20 mA DC
• Điện trở ngõ vào: 250 Ω

Ngõ ra (OUTPUT):

• Dòng: 4 – 20 mA DC
• Tải tối đa: 600 Ω

Nguồn cấp: 24 V DC (±10 %, ripple ≤ 10 %p-p)

Đặc tính chung:

• Kết cấu: Gắn rack, kết nối qua vít M3.5 và đầu nối
• Cách ly: Ngõ vào – Ngõ ra – Nguồn
• Điều chỉnh: Zero -5 đến +5 %, Span 95 – 105 %
• Phát hiện mạch hở: Ngõ ra xuống <0 % khi vòng lặp đầu ra mở
• Dòng tiêu thụ: ~50 mA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH
• Trọng lượng: 150 g

Hiệu suất:

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Ảnh hưởng điện áp đường: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Cường độ chịu điện áp: 500 V AC trong 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu đầu ra điều khiển giữa cảm biến/thiết bị đo và hệ thống DCS hoặc PLC.
• Phát hiện mạch hở trong các vòng lặp điều khiển, đảm bảo an toàn và đáng tin cậy.
• Phù hợp cho nhà máy điện, nhà máy hóa chất và các hệ thống tự động hóa công nghiệp cần bảo vệ tín hiệu điều khiển và giám sát trực tiếp.
• Thích hợp khi cần theo dõi tín hiệu đầu vào mà không ảnh hưởng đến vận hành hệ thống.
