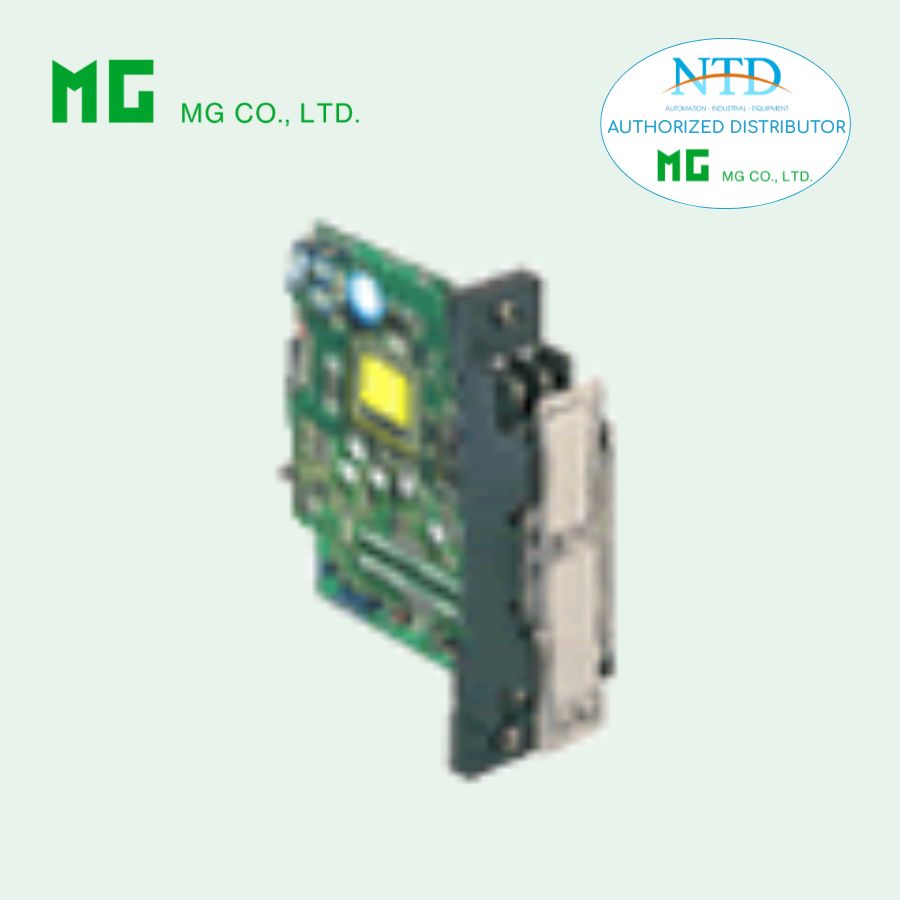

Bộ cách ly đầu ra 18KYCH của MG (M-System)

Bộ cách ly đầu ra điều khiển 18KYCH là thiết bị gắn rack trong hệ thống DCS, được thiết kế đặc biệt hỗ trợ tín hiệu HART. Thiết bị tiếp nhận tín hiệu dòng 4 – 20 mA DC, cách ly và truyền tiếp tín hiệu HART một cách chính xác, đồng thời có khả năng phát hiện mạch hở tùy chọn. Module có thể rút ra mà không tháo dây nối để kiểm tra cách điện, và có thể giám sát tín hiệu đầu vào trực tiếp tại các đầu nối phía trước. Thiết bị còn hỗ trợ công tắc nguồn tùy chọn, thuận tiện trong vận hành và bảo trì.

Đặc điểm nổi bật

• Tiếp nhận tín hiệu 4 – 20 mA DC, cách ly và truyền tiếp tín hiệu HART.
• Phát hiện mạch hở tùy chọn: khi vòng lặp đầu ra mở, tín hiệu đầu vào = 0 mA, ngõ ra xuống dưới 0 %.
• Module có thể rút ra mà không tháo dây nối, thuận tiện cho kiểm tra cách điện.
• Giám sát tín hiệu đầu vào tại các đầu nối phía trước.
• Hỗ trợ công tắc nguồn tùy chọn; trạng thái mặc định: ON.
• Sử dụng Photo MOSFET Relay với điện trở ON ≤ 3 Ω, đảm bảo truyền tải tín hiệu ổn định.
• Độ chính xác cao ±0.1 %, thời gian phản hồi ≤ 0.5 giây.

Thông số kỹ thuật

Mô hình: 18KYCH–AA–R[1]

Ngõ vào (INPUT):

• Dòng: 4 – 20 mA DC
• Điện trở ngõ vào: ~250 Ω (HART)

Ngõ ra (OUTPUT):

• Dòng: 4 – 20 mA DC
• Tải tối đa: 600 Ω
• HART: Loop impedance 250 Ω ±10 %, truyền thông hai chiều, gain truyền ≈ -3 dB (1 – 3 kHz)

Nguồn cấp: 24 V DC (±10 %, ripple ≤ 10 %p-p)

Đặc tính chung:

• Kết cấu: Gắn rack, kết nối qua vít M3.5 và đầu nối
• Cách ly: Ngõ vào – Ngõ ra – Nguồn
• Điều chỉnh: Zero -5 đến +5 %, Span 95 – 105 %
• Phát hiện mạch hở: Ngõ ra xuống <0 % khi vòng lặp đầu ra mở
• Dòng tiêu thụ: ~60 mA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH
• Trọng lượng: 110 g

Hiệu suất:

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Ảnh hưởng điện áp đường: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Cường độ chịu điện áp: 500 V AC trong 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu điều khiển giữa cảm biến/thiết bị đo và hệ thống DCS hoặc PLC.
• Truyền tín hiệu HART an toàn, đảm bảo dữ liệu hai chiều chính xác.
• Phát hiện mạch hở trong các vòng lặp điều khiển.
• Phù hợp với nhà máy điện, nhà máy hóa chất, hệ thống tự động hóa công nghiệp.
• Dùng khi cần giám sát và bảo vệ tín hiệu HART trong quá trình vận hành và bảo trì.
