Bộ cách ly đầu ra 18KYS của MG (M-System)

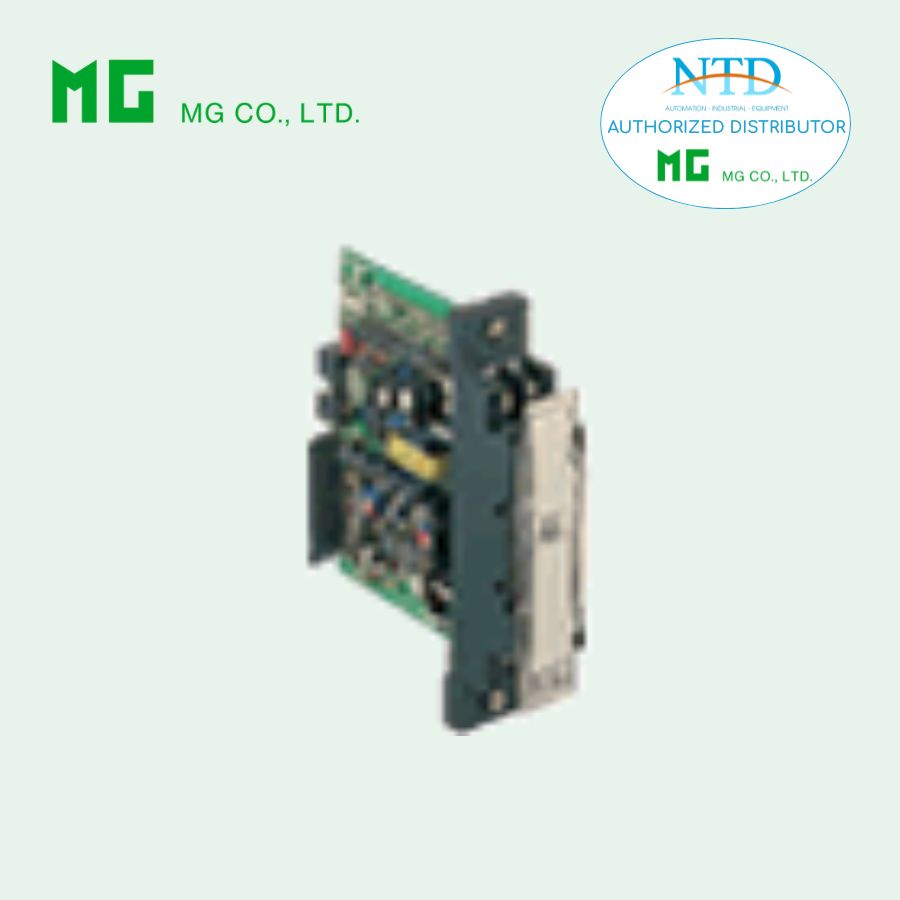

Bộ cách ly đầu ra 18KYS là thiết bị gắn rack trong hệ thống DCS, được thiết kế để tiếp nhận tín hiệu 1 – 5 V DC và cách ly tín hiệu trước khi truyền tiếp sang hệ thống điều khiển hoặc thiết bị khác. Module có thể rút ra mà không tháo dây nối để thực hiện kiểm tra cách điện, đồng thời cho phép giám sát tín hiệu đầu vào tại các đầu nối phía trước. Thiết bị còn hỗ trợ công tắc nguồn tùy chọn, thuận tiện cho vận hành và bảo trì.

Đặc điểm nổi bật

• Tiếp nhận tín hiệu 1 – 5 V DC và cách ly đầu ra.
• Module có thể rút ra mà không tháo dây nối để kiểm tra cách điện.
• Giám sát tín hiệu đầu vào tại các đầu nối phía trước.
• Hỗ trợ công tắc nguồn tùy chọn để bật/tắt module dễ dàng.
• Độ chính xác cao, ±0.1 %, thời gian phản hồi nhanh ≤ 0.5 giây.
• Ngõ ra điển hình 4 – 20 mA hoặc 1 – 5 V DC theo yêu cầu.

Thông số kỹ thuật

Mô hình: 18KYS–6[1]–R[2]

Ngõ vào (INPUT):

• Điện áp: 1 – 5 V DC
• Điện trở ngõ vào: ≥ 1 MΩ

Ngõ ra (OUTPUT):

• Dòng: 4 – 20 mA DC, tải tối đa 600 Ω
• Điện áp: 1 – 5 V DC, tải tối thiểu 500 Ω
• Ngõ ra có khả năng xuống dưới 0 % khi ngõ vào mở.

Nguồn cấp: 24 V DC (±10 %, ripple ≤ 10 %p-p)

Đặc tính chung:

• Kết cấu: Gắn rack, kết nối qua vít M3.5 và đầu nối
• Cách ly: Ngõ vào – Ngõ ra – Nguồn
• Điều chỉnh: Zero -5 đến +5 %, Span 95 – 105 %
• Dòng tiêu thụ: ~30 mA (ngõ ra điện áp), ~50 mA (ngõ ra dòng)
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH
• Trọng lượng: 150 g

Hiệu suất:

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Ảnh hưởng điện áp đường: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Cường độ chịu điện áp: 500 V AC trong 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu đầu ra giữa các thiết bị đo và hệ thống DCS/PLC.
• Giám sát và bảo vệ tín hiệu trong các vòng lặp điều khiển.
• Thích hợp cho nhà máy điện, nhà máy hóa chất, hệ thống tự động hóa công nghiệp.
• Dùng trong các ứng dụng yêu cầu tín hiệu ổn định, chính xác và cách ly điện.
