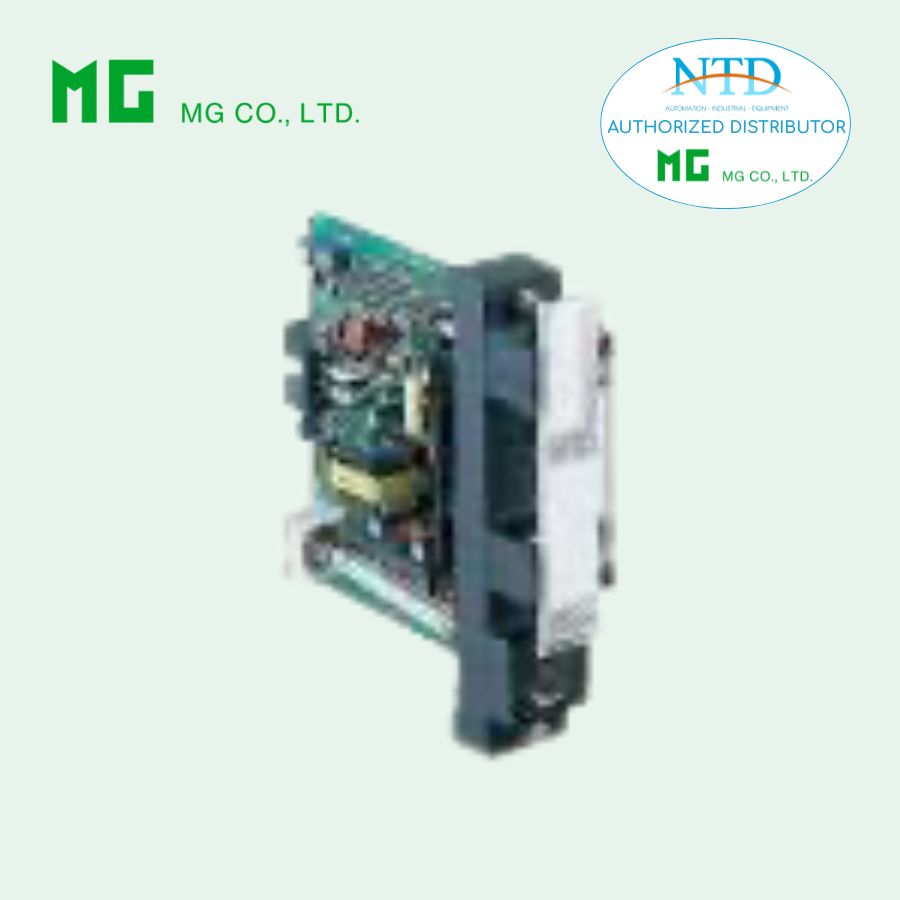

Bộ cách ly đầu vào 18KYV của MG (M-System)

Bộ cách ly đầu vào 18KYV là thiết bị gắn rack trong hệ thống DCS, được thiết kế để tiếp nhận tín hiệu 1 – 5 V DC, cách ly và truyền ra hai đầu ra chuẩn 1 – 5 V DC. Module có thể rút ra mà không tháo dây nối để kiểm tra cách điện, giúp bảo trì và vận hành dễ dàng mà không ảnh hưởng đến hệ thống. Thiết bị đảm bảo tín hiệu ổn định, chính xác và an toàn cho hệ thống điều khiển.

Đặc điểm nổi bật

• Tiếp nhận và cách ly tín hiệu 1 – 5 V DC.
• Có hai ngõ ra điện áp chuẩn, tải tối thiểu 2000 Ω.
• Module có thể rút ra để kiểm tra cách điện mà không cần tháo dây nối.
• Điều chỉnh Zero (-5 đến +5 %) và Span (95 – 105 %) thuận tiện.
• Độ chính xác cao: ±0.1 %, thời gian phản hồi nhanh ≤ 0.5 giây.
• Nguyên lý cách ly giúp bảo vệ hệ thống và tín hiệu khỏi nhiễu điện.

Thông số kỹ thuật

Mô hình: 18KYV–666–R

Ngõ vào (INPUT):

• Điện áp: 1 – 5 V DC
• Điện trở ngõ vào: ≥ 1 MΩ

Ngõ ra (OUTPUT 1 & OUTPUT 2):

• Điện áp: 1 – 5 V DC
• Điện trở tải: ≥ 2000 Ω
• Ngõ ra có thể xuống dưới 0 % khi ngõ vào mở.

Nguồn cấp: 24 V DC (±10 %, ripple ≤ 10 %p-p)

Đặc tính chung:

• Kết cấu: Gắn rack, kết nối qua vít M3.5 và đầu nối
• Cách ly: Ngõ vào – Ngõ ra 1 – Ngõ ra 2 – Nguồn
• Dòng tiêu thụ: ~35 mA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 %RH
• Trọng lượng: 150 g

Hiệu suất:

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Ảnh hưởng điện áp đường: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Cường độ chịu điện áp: 500 V AC trong 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu đầu vào giữa thiết bị đo và hệ thống điều khiển DCS/PLC.
• Bảo vệ tín hiệu khỏi nhiễu và dao động điện áp trong các hệ thống công nghiệp.
• Thích hợp cho nhà máy điện, nhà máy hóa chất, hệ thống tự động hóa công nghiệp.
• Đảm bảo tín hiệu ổn định, chính xác và an toàn cho quá trình truyền dữ liệu đo lường.
