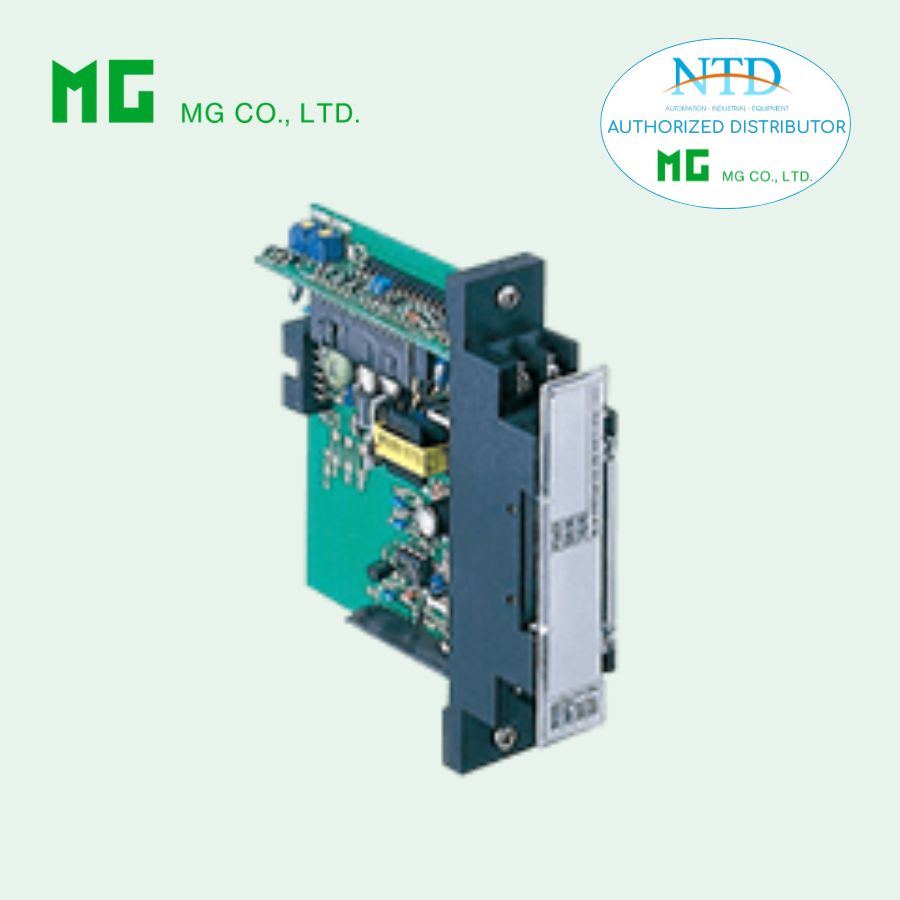

Bộ điều kiện tín hiệu DCS 18MK MG (M-System)

18MK là bộ điều kiện tín hiệu DCS gắn rack, thiết kế đặc biệt để chuyển đổi tín hiệu từ potentiometer hoặc slidewirethành hai tín hiệu DC chuẩn. Thiết bị thuộc loại phản hồi nhanh, đảm bảo đo lường chính xác và ổn định trong các ứng dụng đo mức, vị trí hay điều khiển vị trí cơ học trong hệ thống tự động hóa.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ potentiometer hoặc slidewire thành hai tín hiệu DC chuẩn.
• Cung cấp điện áp kích thích ổn định, hỗ trợ pot có tổng trở từ 100 Ω đến 10 kΩ mà không ảnh hưởng độ chính xác.
• Điều chỉnh zero/span 50% với tương tác tối thiểu.
• Kênh thứ hai có sẵn tại đầu nối phía trước và connector chuẩn rack.
• Phản hồi nhanh, phù hợp cho các hệ thống yêu cầu đo lường tốc độ cao.

Thông số kỹ thuật

Model: 18MK–66–R
Nguồn cấp: 24 V DC (±10 %, ripple ≤ 10 %p-p)
Dòng tiêu thụ: ~35 mA
Nhiệt độ hoạt động: -5 đến +55°C
Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
Khối lượng: 150 g
Độ chính xác: ±0.1 %
Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F)
Thời gian phản hồi: ~25 ms (0–90 %)
Hiệu ứng điện áp dòng: ±0.1 %
Khả năng cách điện: ≥ 100 MΩ với 500 V DC
Độ bền điện môi:

• 1500 V AC / 1 phút (input→output/power)
• 500 V AC / 1 phút (output1→output2→power)
• 1500 V AC / 1 phút (input/output/power→ground)

Đầu vào Potentiometer:

• Tổng trở: 100 Ω – 10 kΩ
• Khoảng tín hiệu nhỏ nhất (Minimum span): 50 % của tổng trở
• Điện áp kích thích: ~0.2 V DC

Đầu ra:

• Output 1 & Output 2: 1–5 V DC, trở tải ≥2000 Ω
• Điều chỉnh Zero: 0–50 % tổng trở (tại phía trước)
• Điều chỉnh Span: 50–100 % tổng trở (tại phía trước)

Ứng dụng phổ biến

• Đo mức trong các bồn chứa (tank level).
• Đo vị trí hoặc góc quay trong hệ thống cơ khí và tự động hóa.
• Chuyển đổi tín hiệu từ slidewire hoặc potentiometer sang tín hiệu DC chuẩn.
• Hệ thống DCS và PLC yêu cầu phản hồi nhanh và chính xác.
• Các ứng dụng công nghiệp đo lường, vị trí, và điều khiển tự động.
