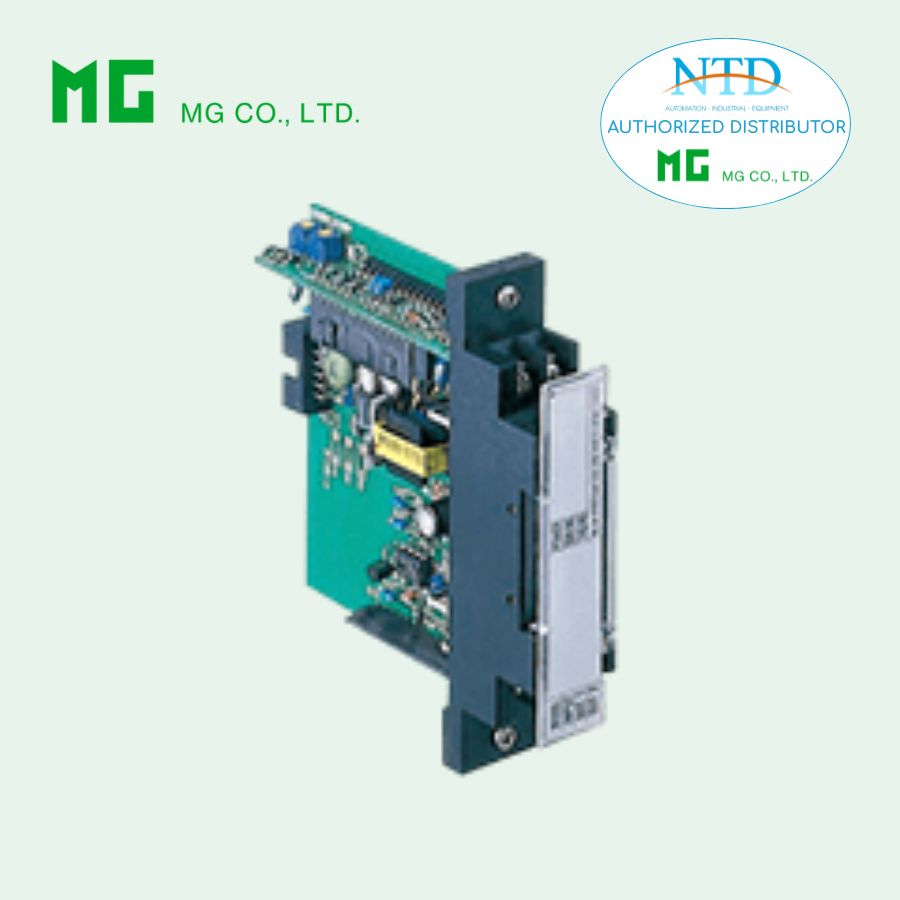

Bộ điều kiện tín hiệu DCS gắn rack 18MS MG (M-System)

18MS là bộ điều kiện tín hiệu DCS gắn rack, thiết kế để chuyển đổi tín hiệu từ potentiometer hoặc slidewire thành hai tín hiệu DC chuẩn. Thiết bị cung cấp độ chính xác cao, dễ cài đặt và hoạt động ổn định, phù hợp cho các ứng dụng đo mức, đo vị trí và các hệ thống tự động hóa công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ potentiometer hoặc slidewire sang hai tín hiệu DC chuẩn.
• Cung cấp điện áp kích thích ổn định, hỗ trợ pot với tổng trở từ 100 Ω đến 10 kΩ mà không ảnh hưởng độ chính xác.
• Điều chỉnh zero/span 50% với tương tác tối thiểu.
• Kênh thứ hai có sẵn tại đầu nối phía trước và connector chuẩn rack.
• Thiết kế gắn rack tiện lợi, dễ tích hợp vào hệ thống DCS hoặc PLC.

Thông số kỹ thuật

Model: 18MS–66–R
Nguồn cấp: 24 V DC (±10 %, ripple ≤ 10 %p-p)
Dòng tiêu thụ: ~35 mA
Nhiệt độ hoạt động: -5 đến +55°C (23–131°F)
Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
Khối lượng: 150 g
Độ chính xác: ±0.1 %
Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F)
Thời gian phản hồi: ≤ 0.5 giây (0–90 %)
Hiệu ứng điện áp dòng: ±0.1 %
Khả năng cách điện: ≥ 100 MΩ với 500 V DC
Độ bền điện môi:

• 1500 V AC / 1 phút (input → output/power)
• 500 V AC / 1 phút (output1 → output2 → power)
• 1500 V AC / 1 phút (input/output/power → ground)

Đầu vào Potentiometer:

• Tổng trở: 100 Ω – 10 kΩ
• Khoảng tín hiệu nhỏ nhất (Minimum span): 50 % của tổng trở
• Điện áp kích thích: ~0.2 V DC

Đầu ra:

• Output 1 & Output 2: 1–5 V DC, trở tải ≥ 2000 Ω
• Điều chỉnh Zero: 0–50 % tổng trở (tại phía trước)
• Điều chỉnh Span: 50–100 % tổng trở (tại phía trước)

Ứng dụng phổ biến

• Đo mức trong các bồn chứa, thùng chứa (tank level).
• Đo vị trí hoặc góc quay trong hệ thống cơ khí và tự động hóa.
• Chuyển đổi tín hiệu từ slidewire hoặc potentiometer sang tín hiệu DC chuẩn.
• Hệ thống DCS, PLC yêu cầu tín hiệu chuẩn và ổn định.
• Các ứng dụng công nghiệp đo lường, vị trí và điều khiển tự động.
