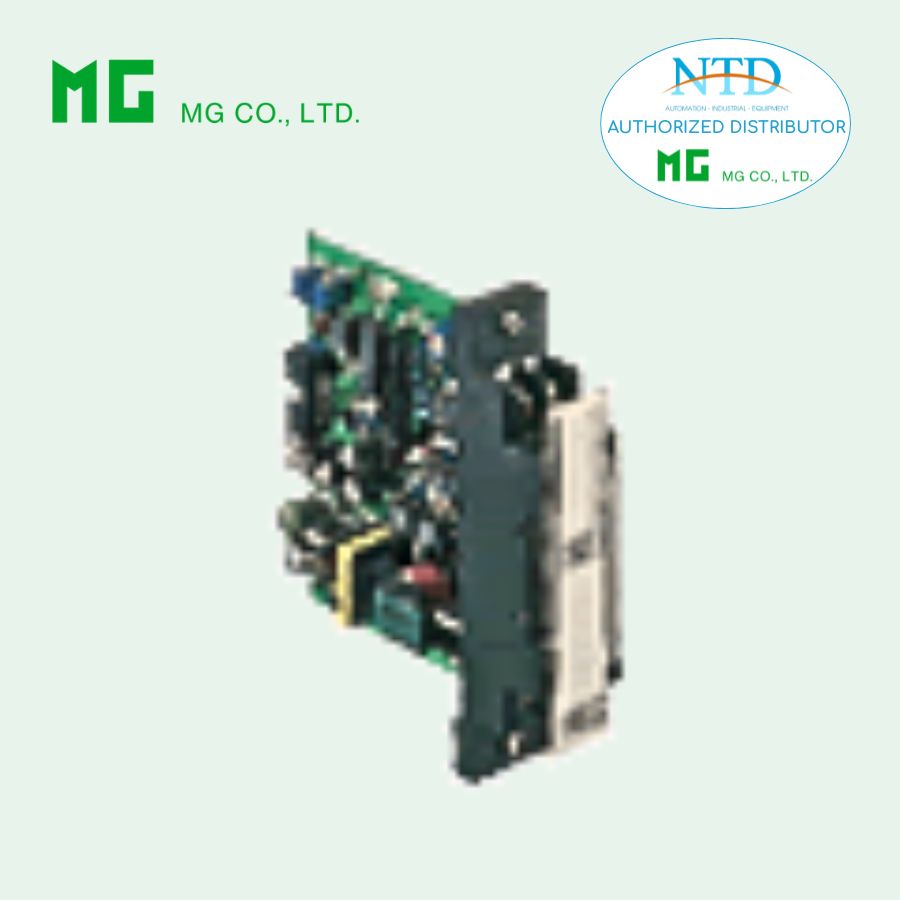

Bộ cách ly xung 18PP MG (M-System)

18PP là bộ điều kiện tín hiệu DCS gắn rack, thiết kế để cách ly galvanic các tín hiệu xung từ cảm biến hiện trường, đảm bảo tín hiệu sạch, giảm nhiễu và truyền dẫn ổn định. Thiết bị cung cấp hai kênh đầu ra, dễ tích hợp vào hệ thống DCS hoặc PLC, giúp bảo vệ và cải thiện chất lượng tín hiệu.

Đặc điểm nổi bật

• Cách ly galvanic các tín hiệu xung, giảm nhiễu từ môi trường.
• Tín hiệu đầu vào và đầu ra cùng tần số, đảm bảo tính chính xác.
• Hai kênh đầu ra có sẵn tại đầu nối phía trước và connector chuẩn rack.
• Hỗ trợ nhiều loại tín hiệu đầu vào: cơ học, open collector, điện áp xung, dòng hai dây với trở nhận khác nhau.
• Điện áp kích thích tích hợp bảo vệ chống ngắn mạch.
• Bộ lọc chống chattering cho đầu vào cơ học.

Thông số kỹ thuật

Model: 18PP–[1]22–R
Nguồn cấp: 24 V DC (±10 %, ripple ≤ 10 %p-p)
Dòng tiêu thụ: ~80 mA
Nhiệt độ hoạt động: -5 đến +55°C (23–131°F)
Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
Khối lượng: 150 g

Đầu vào:

• Loại 1: Tiếp điểm cơ học (≤ 5 Hz)
• Loại 2: Open collector (≤ 10 kHz)
• Loại 3: Điện áp xung (≤ 10 kHz)
• Loại 4–6: Dòng hai dây với trở nhận 200 Ω, 510 Ω, 1 kΩ (≤ 10 kHz)

Đầu ra:

• Open collector, 30 V DC @ 100 mA, tần số tối đa 10 kHz, điện áp bão hòa 0.5 V DC

Khả năng cách điện:

• ≥ 100 MΩ với 500 V DC
• 1500 V AC @ 1 phút (input → output/power)
• 500 V AC @ 1 phút (output1 → output2 → power)
• 1500 V AC @ 1 phút (input/output/power → ground)

Chức năng bổ sung:

• Bộ lọc chống chattering cho đầu vào cơ học
• Thời gian hằng số 10 ms (có thể thay đổi bằng jumper)

Ứng dụng phổ biến

• Cách ly tín hiệu xung từ cảm biến hiện trường trong hệ thống DCS/PLC.
• Giảm nhiễu và bảo vệ tín hiệu từ cảm biến cơ học hoặc điện tử.
• Chuyển đổi tín hiệu xung để truyền dài khoảng cách mà không bị sai số.
• Hệ thống đo tốc độ, đếm xung hoặc các tín hiệu từ máy móc công nghiệp.
• Sử dụng trong các ứng dụng tự động hóa, bảo vệ thiết bị và cải thiện chất lượng dữ liệu.
