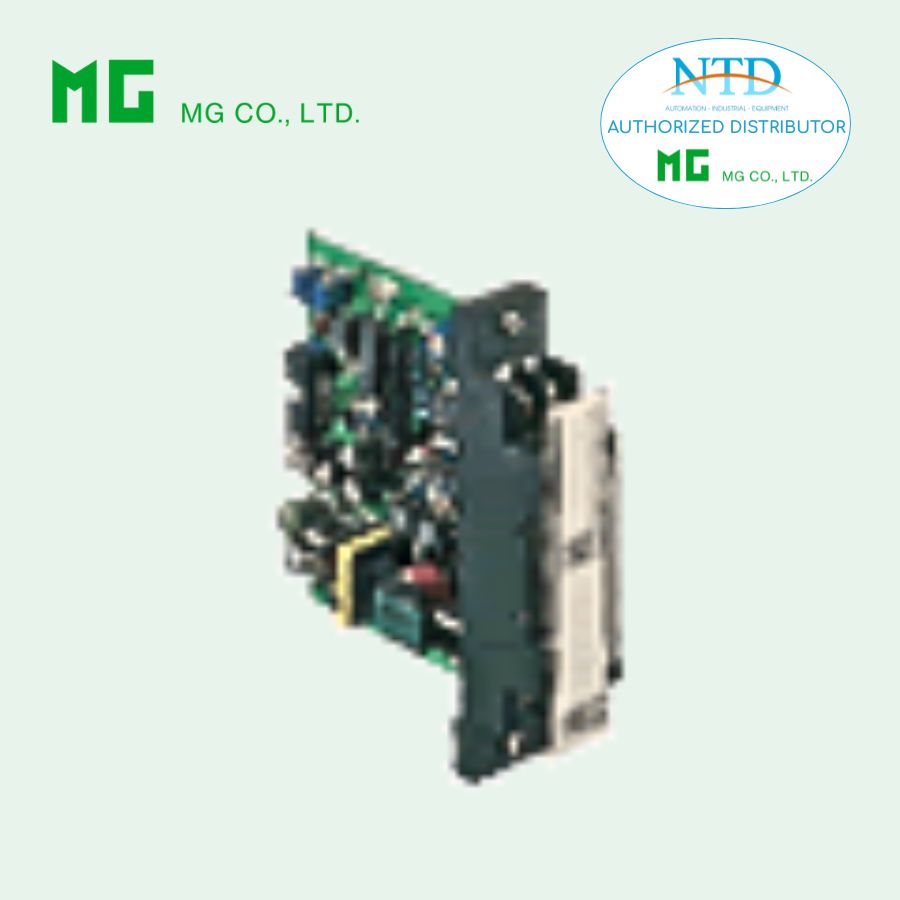

Bộ chuyển đổi tần số xung 18PR MG (M-System)

18PR – Pulse Scaler thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK, là thiết bị chuyển đổi tần số xung đầu vào thành đơn vị kỹ thuật phù hợp để hiển thị trên các bộ đếm tổng (totalizer) hoặc đồng hồ đo.

Thiết bị đóng vai trò quan trọng trong các hệ thống điều khiển và giám sát công nghiệp, giúp chuẩn hóa tín hiệu xung từ các cảm biến đo lường, đảm bảo tính chính xác và khả năng tích hợp cao trong hệ thống DCS/SCADA.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu xung chính xác
  Biến đổi tần số xung thành đơn vị kỹ thuật dễ sử dụng cho hiển thị và tính toán.
• Hỗ trợ nhiều loại tín hiệu đầu vào
  • Tiếp điểm khô (Dry contact)
  • Xung điện áp (Voltage pulse)
• Đa dạng tín hiệu đầu ra
  • Open collector
  • Xung 5V / 24V
  • Tiếp điểm relay
• Dải tần số rộng
  Xử lý tín hiệu lên đến 100 kHz, phù hợp với nhiều ứng dụng đo lường tốc độ và lưu lượng.
• Tùy chỉnh linh hoạt
  • Điều chỉnh độ nhạy đầu vào
  • Điều chỉnh hệ số scale bằng công tắc xoay (rotary switch)
• Cách ly tín hiệu an toàn
  Cách ly giữa input – output – nguồn, tăng độ ổn định và bảo vệ hệ thống.
• Thiết kế dạng rack tiện lợi
  Lắp đặt dễ dàng trong tủ điều khiển tiêu chuẩn, tiết kiệm không gian.

Thông số kỹ thuật chính

Thông tin chung

• Model: 18PR–[1][2]–R
• Nguồn cấp: 24 VDC (±10%)
• Dòng tiêu thụ: ~80 mA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Khối lượng: ~150 g

Đầu vào

• Loại tín hiệu:
  • Dry contact / Open collector
  • Voltage pulse (sin hoặc vuông)
• Tần số tối đa: 100 kHz
• Biên độ đầu vào: 25 mVp-p đến 50 Vp-p
• Trở kháng: ≥ 100 kΩ

Đầu ra (tùy chọn)

• Open collector: tối đa 20 kHz
• Xung 5V: 0 – 20 kHz
• Xung 24V: 0 – 20 Hz
• Relay contact: 0 – 2 Hz

Tính năng điều chỉnh

• Điều chỉnh độ nhạy: 25 mVp-p – 5 Vp-p
• Hệ số scale: từ 0.9999 × 100 đến 0.0001 × 10⁻⁶

Độ an toàn & cách điện

• Điện trở cách điện: ≥ 100 MΩ
• Điện áp chịu đựng:
  • 1500 VAC (input/output với nguồn)
  • 500 VAC (output với nguồn)

Ứng dụng phổ biến

Thiết bị 18PR Pulse Scaler được sử dụng rộng rãi trong các hệ thống công nghiệp như:

• Đo lưu lượng
  • Lưu lượng kế thể tích (Positive displacement flowmeters)
  • Lưu lượng kế turbine
• Đo tốc độ
  • Tachometer từ (Magnetic tachometers)
  • Giám sát tốc độ quay động cơ
• Hệ thống tự động hóa
  • DCS / SCADA
  • Hệ thống giám sát năng lượng
  • Bộ đếm sản lượng (production counter)
• Ứng dụng chuyển đổi tín hiệu
  • Chuẩn hóa tín hiệu xung từ cảm biến
  • Kết nối giữa thiết bị đo và hệ thống hiển thị

Lưu ý khi sử dụng

• Dạng sóng đầu ra có thể không đồng nhất do phương pháp scale.
• Với tín hiệu tần số cao, cần tránh hiện tượng nhiễu (chattering) ở đầu vào.
• Khuyến nghị sử dụng relay phù hợp hoặc bộ lọc CR khi cần.
