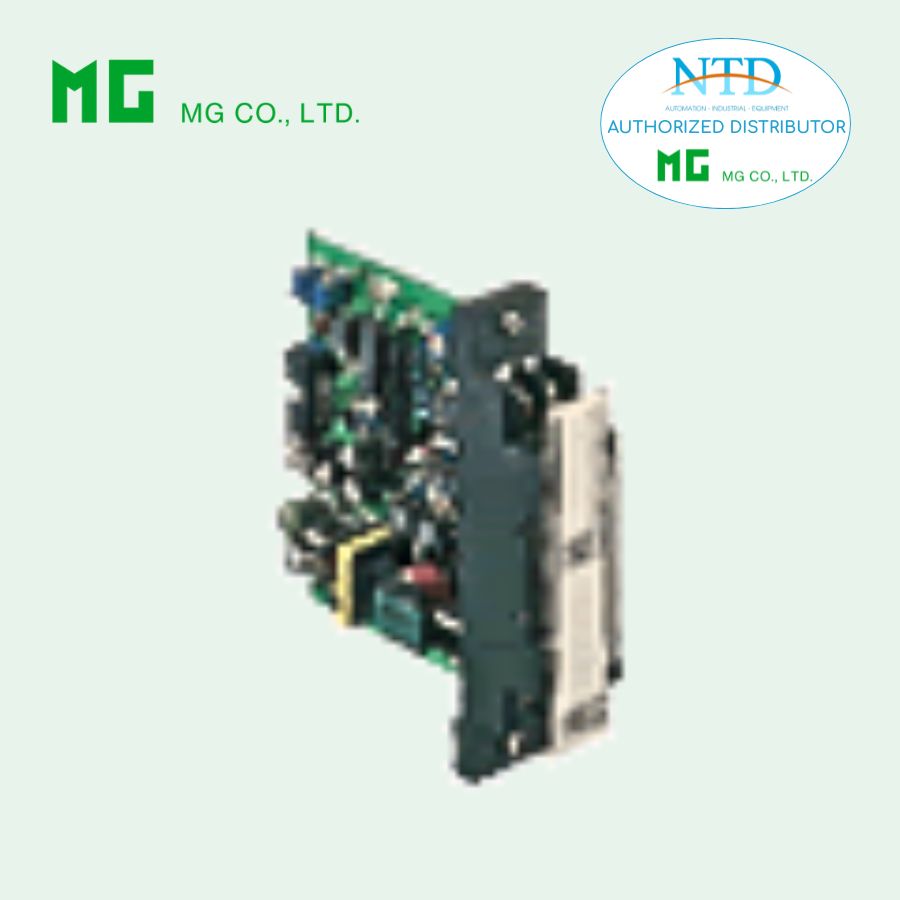

Bộ chuyển đổi tín hiệu 18PV MG (M-System)

18PV là bộ chuyển đổi tín hiệu khí nén sang tín hiệu điện (P/I Transducer) thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK, được thiết kế để tích hợp trong các hệ thống điều khiển phân tán (DCS). Thiết bị cho phép chuyển đổi tín hiệu khí nén tiêu chuẩn thành hai tín hiệu điện áp DC tỷ lệ, giúp việc giám sát và điều khiển trở nên chính xác và hiệu quả hơn.

Với thiết kế gắn rack tiện lợi, độ chính xác cao và khả năng hoạt động ổn định trong môi trường công nghiệp, 18PV là lựa chọn lý tưởng cho các hệ thống tự động hóa hiện đại

Đặc điểm nổi bật

• Chuyển đổi tín hiệu chính xác cao
  Chuyển đổi tín hiệu khí nén tiêu chuẩn thành 2 tín hiệu điện áp DC (1–5V) với độ chính xác lên đến ±0.2%.
• Hai kênh đầu ra độc lập
  Cho phép xuất đồng thời 2 tín hiệu, trong đó kênh thứ hai có thể truy cập tại cả terminal phía trước và connector rack.
• Thiết kế dạng rack tiện dụng
  Lắp đặt dễ dàng trong hệ thống 18-RACK, tiết kiệm không gian và thuận tiện bảo trì.
• Cách ly tín hiệu an toàn
  Cách ly giữa Output 1, Output 2 và nguồn, giúp tăng độ ổn định và bảo vệ hệ thống.
• Hiệu chỉnh linh hoạt
  Có thể điều chỉnh Zero (-5 đến +5%) và Span (95 đến 105%) trực tiếp từ mặt trước.
• Đáp ứng nhanh
  Thời gian đáp ứng ≤ 0.5 giây, phù hợp cho các ứng dụng cần phản hồi nhanh.

Thông số kỹ thuật chính

Ngõ vào (Input)

• Dải tín hiệu khí nén:
  • 0.2 – 1.0 kgf/cm²
  • 20 – 100 kPa
  • 3 – 15 psig (tùy chọn)

Ngõ ra (Output)

• Output 1: 1 – 5 V DC (qua connector)
• Output 2: 1 – 5 V DC (terminal + connector)
• Tải tối thiểu: 2000 Ω

Nguồn cấp

• 24 V DC (±10%)
• Dòng tiêu thụ: ~35 mA

Hiệu năng

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.03 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Dải quá áp cho phép: lên đến 196 kPa

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí & lắp đặt

• Kiểu lắp: Rack-mounted (18BXx hoặc 18KBXx)
• Kết nối khí nén: Rc 1/4” hoặc 1/4” NPT
• Trọng lượng: ~250 g

Ứng dụng phổ biến

• Hệ thống điều khiển DCS/SCADA
  Chuyển đổi tín hiệu khí nén từ thiết bị hiện trường sang tín hiệu điện để giám sát.
• Nhà máy công nghiệp
  Ứng dụng trong các ngành dầu khí, hóa chất, điện, nước, thực phẩm,…
• Hệ thống đo lường và điều khiển áp suất
  Kết nối với các thiết bị đo áp suất khí nén truyền thống.
• Nâng cấp hệ thống cũ (Retrofit)
  Chuyển đổi tín hiệu từ hệ thống khí nén sang điện để tích hợp với hệ thống điều khiển hiện đại.

Thông tin đặt hàng (Ordering Information)

Model: 18PV–[1]66–R[2]

• [1] Kết nối khí nén
  • 2: Rc 1/4"
  • 7: 1/4" NPT
• [2] Dải tín hiệu đầu vào
  • (blank): 0.2 – 1.0 kgf/cm²
  • /A2: 0.2 – 1.0 bar
  • /A3: 3 – 15 psig
  • /A2S: 20 – 100 kPa (phổ biến)
