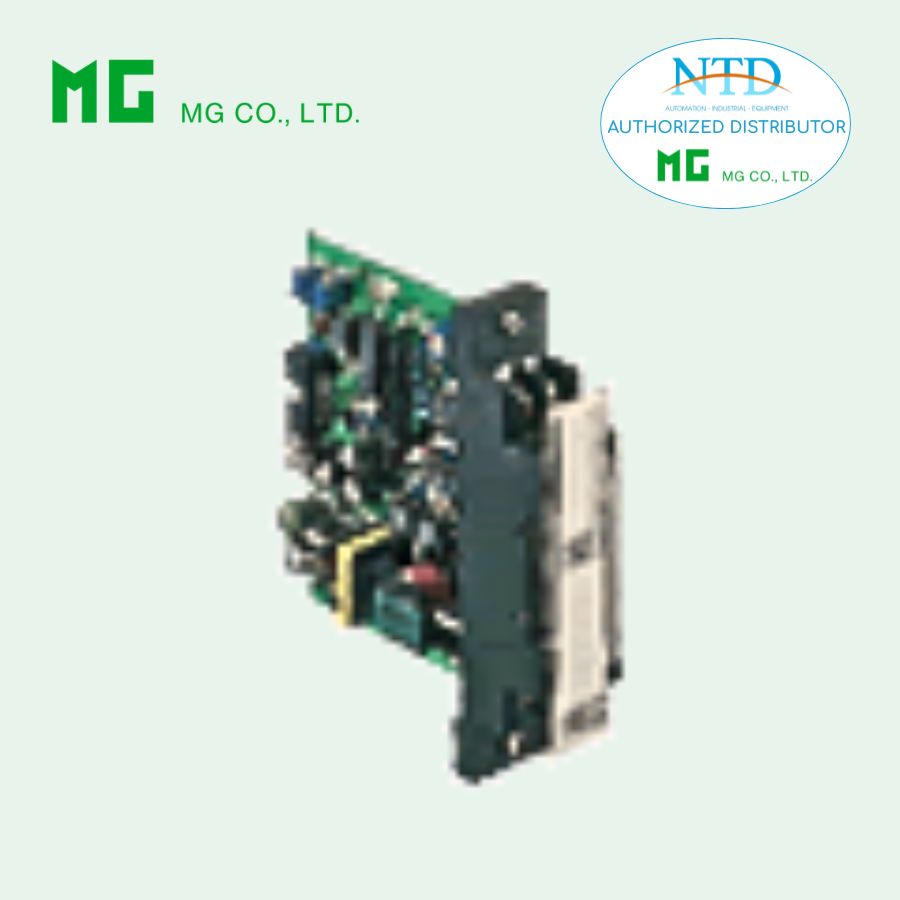

Bộ chuyển đổi tín hiệu RTD 18RK MG (M-System)

18RK là bộ chuyển đổi tín hiệu RTD gắn rack thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK, được thiết kế để nhận trực tiếp tín hiệu từ cảm biến nhiệt độ RTD và chuyển đổi thành các tín hiệu chuẩn (1–5 V DC hoặc 4–20 mA). Thiết bị loại Fast Response giúp đáp ứng nhanh, đảm bảo đo lường chính xác trong các hệ thống điều khiển công nghiệp như nhà máy điện và hệ thống tự động hóa.

Với khả năng tuyến tính hóa tín hiệu, bảo vệ chống burnout, và thiết kế gọn nhẹ, 18RK là lựa chọn tối ưu cho các hệ thống cần đo nhiệt độ chính xác và phản hồi nhanh.

Đặc điểm nổi bật

• Đáp ứng nhanh (Fast Response): Thời gian phản hồi khoảng 25 ms (0–90%) giúp theo dõi nhiệt độ tức thời.
• Hai kênh đầu ra linh hoạt: Output 1 (1–5 V DC) và Output 2 (1–5 V DC hoặc 4–20 mA DC) với kết nối mặt trước và rack.
• Bảo vệ burnout: Chống tín hiệu hỏng cảm biến với tùy chọn upscale hoặc downscale.
• Tuyến tính hóa tự động (Linearization): Đảm bảo tín hiệu đầu ra phản ánh chính xác giá trị đo từ RTD.
• Độ chính xác cao: ±0.2% và hệ số nhiệt ±0.015 %/°C.
• Cách ly tín hiệu an toàn: Input, Output 1, Output 2 và nguồn được cách ly hoàn toàn.
• Hiệu chỉnh dễ dàng: Điều chỉnh Zero (-5 đến +5%) và Span (95–105%) ngay tại mặt trước.

Thông số kỹ thuật chính

Ngõ vào (Input)

• RTD 2- hoặc 3-wire:
  • JPt 100, Pt 100 (JIS’89/97, IEC), Pt 50 Ω, Ni 508.4 Ω
  • Dải đo từ -200 đến +650°C tùy loại
• Dòng cảm biến: 2 mA
• Điện trở dây dẫn tối đa: 20 Ω/wire (3-wire)

Ngõ ra (Output)

• Output 1: 1–5 V DC (Load ≥ 2000 Ω)
• Output 2: 1–5 V DC hoặc 4–20 mA DC (Load ≤ 600 Ω)
• Overrange: -10% đến +120% tại 1–5 V

Nguồn cấp

• 24 V DC ±10%, ripple ≤10% p-p
• Dòng tiêu thụ: ~35 mA (voltage output), ~65 mA (current output)

Hiệu năng

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian phản hồi: 25 ms
• Burnout response: ≤ 10 giây
• Cách ly: ≥100 MΩ với 500 V DC
• Chịu điện áp: 1500 V AC (1 phút)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: Rack 18BXx hoặc 18KBXx
• Trọng lượng: 150 g

Ứng dụng phổ biến

• Nhà máy điện (Power plants): Chuyển đổi tín hiệu RTD từ lò hơi, turbine, và thiết bị đo nhiệt độ khác sang tín hiệu chuẩn.
• Hệ thống DCS/SCADA: Giám sát và điều khiển nhiệt độ trong các dây chuyền công nghiệp.
• Đo lường công nghiệp chính xác: Nhiệt độ quá trình, lò hơi, thiết bị hóa chất, thực phẩm.
• Hệ thống tự động hóa: Tích hợp vào các hệ thống cần phản hồi nhanh và bảo vệ cảm biến.

Thông tin đặt hàng (Ordering Information)

Model: 18RK–[1]6[2]–R[3]

• [1] Loại RTD Input
  1: JPt 100 (JIS’89)
  3: Pt 100 (JIS’89)
  4: Pt 100 (JIS’97, IEC)
  5: Pt 50 Ω
  6: Ni 508.4 Ω
• [2] Output 2
  6: 1–5 V DC
  A: 4–20 mA DC
• [3] Burnout Option
  blank: Upscale burnout
  /BL: Downscale burnout
