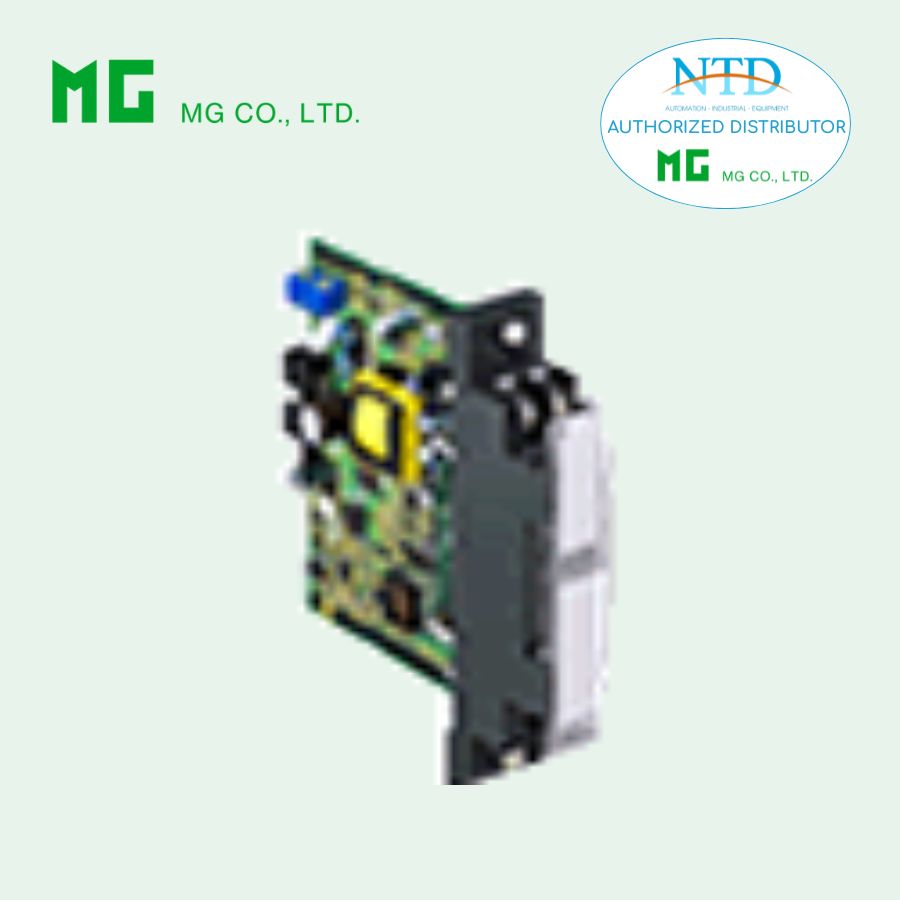

Bộ chuyển đổi tín hiệu RTD 18RS MG (M-System)

18RS là bộ chuyển đổi tín hiệu RTD gắn rack thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK, được thiết kế để nhận trực tiếp tín hiệu từ cảm biến nhiệt độ RTD và chuyển đổi thành các tín hiệu chuẩn điện (1–5 V DC hoặc 4–20 mA DC). Thiết bị đảm bảo đo lường chính xác, tuyến tính hóa tín hiệu và bảo vệ cảm biến khỏi tình trạng burnout, thích hợp cho các hệ thống điều khiển công nghiệp, đặc biệt là nhà máy điện và các dây chuyền tự động hóa.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu RTD chính xác: Hỗ trợ nhiều loại RTD 2- hoặc 3-wire, bao gồm JPt 100, Pt 100, Pt 50 Ω và Ni 508.4 Ω.
• Hai kênh đầu ra: Output 1 (1–5 V DC) và Output 2 (1–5 V DC hoặc 4–20 mA DC) với kết nối mặt trước và rack.
• Bảo vệ burnout: Chống tín hiệu hỏng cảm biến với tùy chọn upscale hoặc downscale.
• Tuyến tính hóa tín hiệu (Linearization): Đảm bảo đầu ra phản ánh chính xác giá trị nhiệt độ đo được.
• Độ chính xác cao: ±0.2% với hệ số nhiệt ±0.015 %/°C.
• Cách ly tín hiệu an toàn: Input, Output 1, Output 2 và nguồn được cách ly hoàn toàn.
• Hiệu chỉnh dễ dàng: Điều chỉnh Zero (-5 đến +5%) và Span (95–105%) trực tiếp tại mặt trước.
• Phản hồi nhanh: Thời gian đáp ứng ≤ 0.5 giây, phù hợp với các ứng dụng công nghiệp cần phản hồi kịp thời.

Thông số kỹ thuật chính

Ngõ vào (Input)

• RTD 2- hoặc 3-wire: JPt 100, Pt 100, Pt 50 Ω, Ni 508.4 Ω
• Dải đo: -200 đến +650°C tùy loại RTD
• Dòng cảm biến: 2 mA
• Điện trở dây dẫn tối đa: 20 Ω/wire (3-wire)

Ngõ ra (Output)

• Output 1: 1–5 V DC (Load ≥ 2000 Ω)
• Output 2: 1–5 V DC hoặc 4–20 mA DC (Load ≤ 600 Ω)
• Overrange: -10% đến +120% tại 1–5 V

Nguồn cấp

• 24 V DC ±10%, ripple ≤10% p-p
• Dòng tiêu thụ: ~35 mA (voltage output), ~65 mA (current output)

Hiệu năng

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Burnout response: ≤ 10 giây
• Cách ly: ≥100 MΩ với 500 V DC
• Chịu điện áp: 1500 V AC (1 phút), 500 V AC (1 phút)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: Rack 18BXx hoặc 18KBXx
• Trọng lượng: 150 g

Ứng dụng phổ biến

• Nhà máy điện (Power plants): Chuyển đổi tín hiệu RTD từ thiết bị nhiệt như lò hơi, turbine, thiết bị đo nhiệt độ khác sang tín hiệu chuẩn.
• Hệ thống DCS/SCADA: Giám sát và điều khiển nhiệt độ trong dây chuyền công nghiệp.
• Đo lường công nghiệp chính xác: Nhiệt độ quá trình, hóa chất, thực phẩm, cơ khí.
• Hệ thống tự động hóa: Tích hợp vào các hệ thống cần phản hồi nhanh và bảo vệ cảm biến khỏi hỏng.

Thông tin đặt hàng (Ordering Information)

Model: 18RS–[1]6[2]–R[3]

• [1] Loại RTD Input
  1: JPt 100 (JIS’89)
  3: Pt 100 (JIS’89)
  4: Pt 100 (JIS’97, IEC)
  5: Pt 50 Ω
  6: Ni 508.4 Ω
• [2] Output 2
  6: 1–5 V DC
  A: 4–20 mA DC
• [3] Burnout Option
  blank: Upscale burnout
  /BL: Downscale burnout
