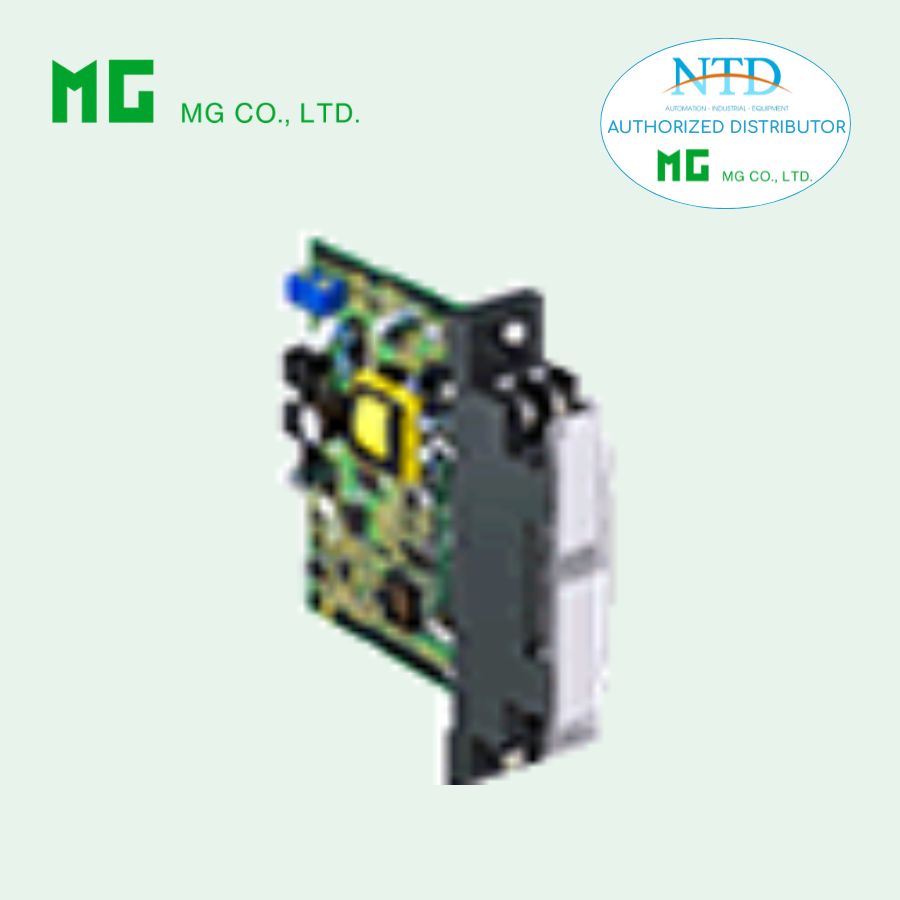

Bộ cách ly tín hiệu 18SN MG (M-System)

Liên hệ Còn hàng

Model: 18SN
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

18SN là bộ cách ly tín hiệu dạng loop-powered gắn rack thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK. Thiết bị được thiết kế để cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển, giúp loại bỏ các vấn đề về ground loop mà không cần cấp nguồn riêng cho ngõ ra. Với khả năng cách ly lên tới 500 V DC và khả năng dẫn dòng 4–20 mA mạnh mẽ, 18SN là giải pháp hiệu quả để bảo vệ hệ thống đo lường và điều khiển công nghiệp.

Đặc điểm nổi bật

Thiết kế loop-powered: Không cần nguồn riêng cho ngõ ra, dễ dàng tích hợp vào hệ thống hiện có.
Cách ly tín hiệu 500 V DC: Bảo vệ thiết bị và hệ thống khỏi nhiễu và sự cố điện.
Đầu ra mạnh mẽ: Dẫn dòng 4–20 mA với trở kháng tải từ 50 Ω đến 600 Ω, tùy loại.
Loại bỏ vấn đề ground loop: Phù hợp cho các hệ thống hiện trường phức tạp.
Hai chế độ ngõ ra: 4–20 mA DC hoặc 1–5 V DC, tùy chọn linh hoạt.
Độ chính xác cao: ±0.1% span với hệ số nhiệt rất thấp.
Phản hồi nhanh: Thời gian đáp ứng từ 15 ms đến 0.5 s tùy loại ngõ ra.

Thông số kỹ thuật chính

Ngõ vào & ngõ ra (Input/Output)

Ngõ vào	Ngõ ra	Trở kháng tương đương	Dải hoạt động	Trở kháng tải
4–20 mA DC	1–5 V DC	250 Ω	3–22 mA	≥ 50 kΩ
10–50 mA DC	1–5 V DC	100 Ω	7–55 mA	≥ 50 kΩ
4–20 mA DC	4–20 mA DC	230 Ω + tải	3–22 mA	50–350 Ω
10–50 mA DC	4–20 mA DC	90 Ω + 0,16 × tải	7–55 mA	50–600 Ω

Overrange đảm bảo độ chính xác: 4–22 mA hoặc 8–55 mA tùy loại.
Hiệu chỉnh Zero: Ngõ ra điện áp: -5 đến +5%; Ngõ ra dòng: -0,5 đến +0,5%
Hiệu chỉnh Span: Điện áp: 95–105%; Dòng: 98,5–101,5%

Hiệu năng

Độ chính xác: ±0,1% span
Hệ số nhiệt: Ngõ ra điện áp ±0,015 %/°C; Ngõ ra dòng ±0,02 %/°C
Thời gian phản hồi:
Ngõ ra điện áp ≤ 0,5 s
Ngõ ra dòng:
Input 4–20 mA: ~45 ms
Input 10–50 mA: ~15 ms
Ảnh hưởng tải: tùy loại input (0,003–0,015 %/Ω)

Cơ khí & lắp đặt

Gắn rack; kết nối bằng đầu nối mặt trước và mặt sau
Terminal bằng thép mạ nickel, torque 0,8 N·m
Trọng lượng: 150 g
Nhiệt độ hoạt động: -5 đến +55°C
Độ ẩm hoạt động: 30–90% RH, không ngưng tụ
Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx

Cách ly & an toàn

Điện trở cách ly: ≥ 100 MΩ @ 500 V DC
Chịu điện áp:
- Ngõ vào đến ngõ ra: 500 V AC trong 1 phút
- Ngõ vào/ra đến mass: 1500 V AC trong 1 phút

Ứng dụng phổ biến

Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường: Bảo vệ hệ thống khỏi nhiễu và ground loop.
Hệ thống đo từ xa và telemetering: Đảm bảo tín hiệu chính xác mà không cần cấp nguồn ngõ ra bổ sung.
Hệ thống công nghiệp hiện có: Tích hợp dễ dàng, loại bỏ vấn đề ground loop mà không cần đi dây nguồn mới.
Bảo vệ và nâng cao độ tin cậy hệ thống DCS/SCADA: Đặc biệt trong các nhà máy điện, hóa chất, nước và công nghiệp nặng.
