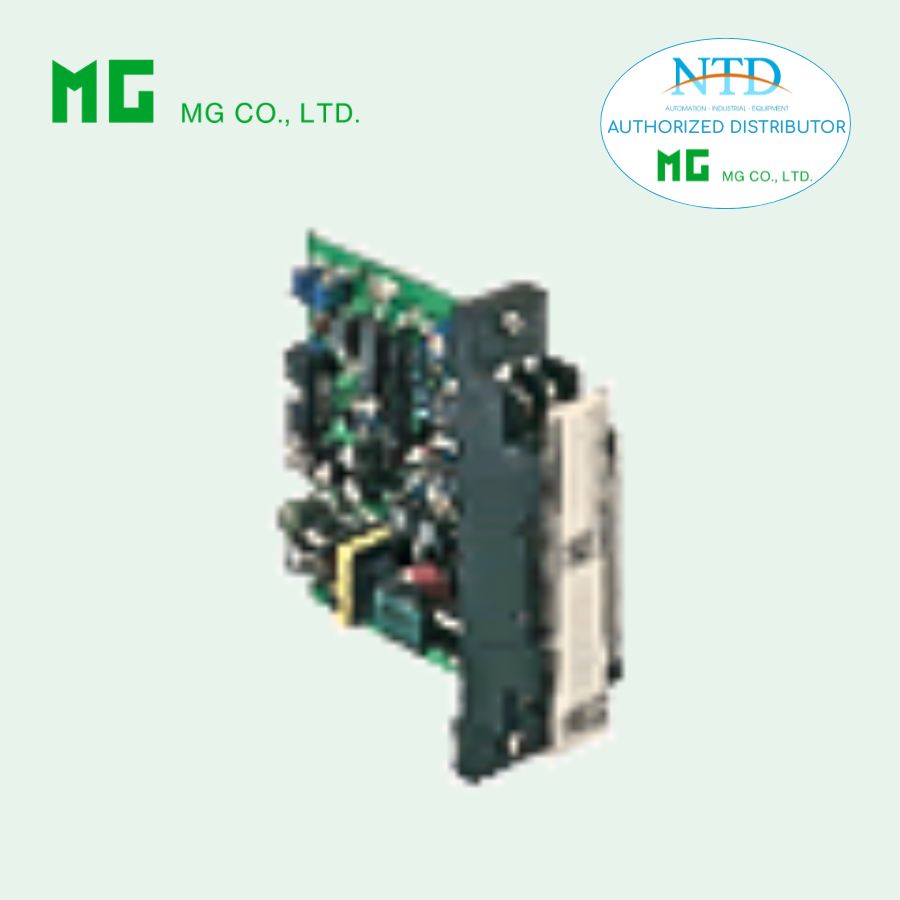

Bộ chuyển đổi tín hiệu 18TG MG (M-System)

Liên hệ Còn hàng

Model: 18TG
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

18TG là bộ chuyển đổi tín hiệu từ tachogenerator (đồng hồ tốc độ) sang các tín hiệu chuẩn, thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK. Thiết bị giúp chuyển đổi điện áp xoay chiều từ tachogenerator thành hai tín hiệu ngõ ra chuẩn, hỗ trợ đo tốc độ quay hoặc chuyển động của động cơ nhiều tốc độ, băng tải, bơm định lượng và các thiết bị công nghiệp khác.

Đặc điểm nổi bật

Chuyển đổi tín hiệu từ tachogenerator sang tín hiệu chuẩn: Đảm bảo tương thích với hệ thống DCS/SCADA.
Hai kênh ngõ ra: Có thể truy cập qua đầu nối mặt trước và kết nối chuẩn Rack.
Độ chính xác cao: ±0,2% (ngoại trừ tần số ≤ 15 Hz).
Phản hồi nhanh: ≤ 0,5 giây từ 0–90% tín hiệu.
Điều chỉnh dễ dàng: Zero ±5%, Span 95–105% ngay tại mặt trước.
Cách ly tín hiệu: Input → Output 1 → Output 2 → nguồn, đảm bảo an toàn và loại bỏ nhiễu.
Thiết kế rack-mounted: Gọn nhẹ, lắp đặt chuẩn Rack 18BXx hoặc 18KBXx.

Thông số kỹ thuật chính

Ngõ vào & Ngõ ra (Input/Output)

Ngõ vào: 0 – 250 V AC
- Trở kháng ≥ 200 kΩ
- Dải tối thiểu: 50 mV
- Tần số: 100 Hz – 1 kHz (với 100% input)
Ngõ ra 1 và 2:
- Điện áp 1 – 5 V DC
- Trở kháng tải ≥ 2000 Ω
Điện áp cấp nguồn: 24 V DC (±10%)

Hiệu năng

Độ chính xác: ±0,2% (ngoại trừ tần số ≤ 15 Hz)
Hệ số nhiệt: ±0,02 %/°C (±0,01 %/°F)
Thời gian phản hồi: ≤ 0,5 s (0–90%)
Ripple: 0,5 %p-p max (100/120 Hz)
Ảnh hưởng điện áp: ±0,1 % trong dải hoạt động

Cơ khí & lắp đặt

Rack-mounted; terminal truy cập mặt trước và connector mặt sau
Terminal bằng thép mạ nickel, torque 0,8 N·m
Trọng lượng: 150 g
Nhiệt độ hoạt động: -5 đến +55°C
Độ ẩm: 30–90% RH, không ngưng tụ

Cách ly & an toàn

Điện trở cách ly: ≥ 100 MΩ @ 500 V DC
Chịu điện áp:
- Ngõ vào → ngõ ra hoặc nguồn: 1500 V AC @ 1 phút
- Ngõ ra 1 → ngõ ra 2 → nguồn: 500 V AC @ 1 phút
- Ngõ vào/ngõ ra → mass: 1500 V AC @ 1 phút

Ứng dụng phổ biến

Đo tốc độ quay hoặc chuyển động của động cơ nhiều tốc độ, băng tải, bơm định lượng.
Chuyển đổi tín hiệu tachogenerator sang tín hiệu chuẩn 1–5 V DC để tích hợp vào hệ thống DCS/SCADA.
Đảm bảo cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển, loại bỏ nhiễu và ground loop.
Sử dụng trong nhà máy điện, hóa chất, nước, công nghiệp chế tạo và các ứng dụng tự động hóa khác.
