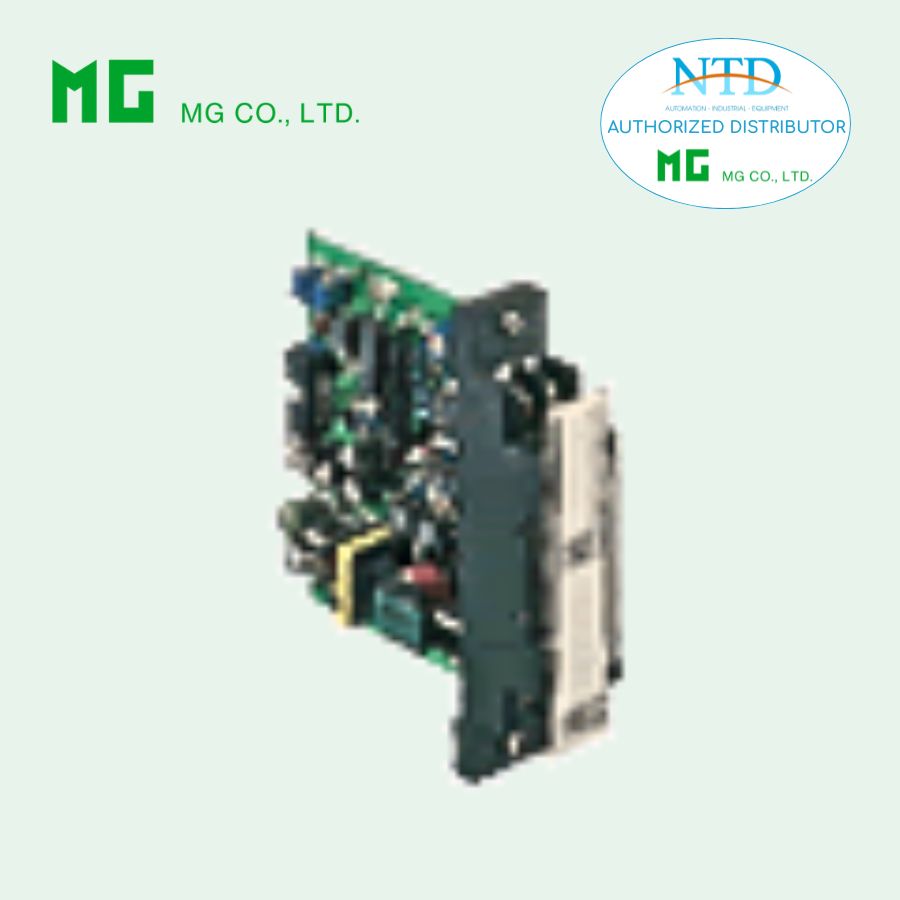

Bộ chuyển đổi tín hiệu DC 18VK MG (M-System)

18VK là bộ chuyển đổi tín hiệu DC sang các tín hiệu chuẩn, thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK. Thiết bị được thiết kế phản hồi nhanh, hỗ trợ hai kênh ngõ ra, giúp cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường, đảm bảo truyền dẫn chính xác và ổn định trong hệ thống tự động hóa công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC sang hai tín hiệu chuẩn (1–5 V DC hoặc 4–20 mA DC).
• Hai kênh ngõ ra: Có thể truy cập qua đầu nối mặt trước và connector chuẩn Rack.
• Phản hồi nhanh: ~25 ms từ 0–90% tín hiệu.
• Cách ly tín hiệu: Ngõ vào → Ngõ ra 1 → Ngõ ra 2 → nguồn.
• Điều chỉnh zero và span dễ dàng: Zero ±5%, Span 95–105% từ mặt trước.
• Thiết kế gọn nhẹ, lắp đặt chuẩn Rack: Dễ dàng tích hợp vào các hệ thống DCS/SCADA.

Thông số kỹ thuật chính

Ngõ vào & Ngõ ra (Input/Output)

• Ngõ vào DC Current:
  • 4–20 mA, 0–20 mA, 0–1 mA, 10–50 mA (trở kháng từ 50 Ω đến 1000 Ω).
• Ngõ vào DC Voltage:
  • 0–10 mV, 0–100 mV, 0–1 V, 0–10 V, 0–5 V, 1–5 V (trở kháng 10 kΩ–1 MΩ).
• Ngõ ra 1: 1–5 V DC (trở kháng ≥ 2000 Ω)
• Ngõ ra 2: 4–20 mA DC (trở kháng ≤ 600 Ω) hoặc 1–5 V DC
• Điện áp cấp nguồn: 24 V DC (±10%, ripple ≤ 10 %p-p)

Hiệu năng

• Độ chính xác: ±0,1%
• Hệ số nhiệt: ±0,015 %/°C
• Thời gian phản hồi: ~25 ms (0–90%)
• Ảnh hưởng điện áp: ±0,1 % trong dải hoạt động

Cơ khí & lắp đặt

• Rack-mounted; terminal mặt trước và connector mặt sau
• Terminal bằng thép mạ nickel, torque 0,8 N·m
• Trọng lượng: 150 g
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30–90% RH, không ngưng tụ
• Lắp đặt: Standard Rack 18BXx hoặc 18KBXx

Cách ly & an toàn

• Điện trở cách ly: ≥ 100 MΩ @ 500 V DC
• Chịu điện áp:
  • Ngõ vào → Ngõ ra 1 hoặc 2 hoặc nguồn: 1500 V AC @ 1 phút
  • Ngõ ra 1 → Ngõ ra 2 → nguồn: 500 V AC @ 1 phút
  • Ngõ vào/ngõ ra → mass: 1500 V AC @ 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường trong hệ thống DCS/SCADA.
• Chuyển đổi và chuẩn hóa các tín hiệu DC từ cảm biến, bộ phát, hoặc thiết bị đo sang tín hiệu chuẩn.
• Hỗ trợ các ứng dụng tự động hóa yêu cầu phản hồi nhanh, độ chính xác cao và ổn định lâu dài.
• Sử dụng trong nhà máy điện, hóa chất, dầu khí, thép, thủy điện, chế biến thực phẩm và các hệ thống tự động hóa công nghiệp khác.
