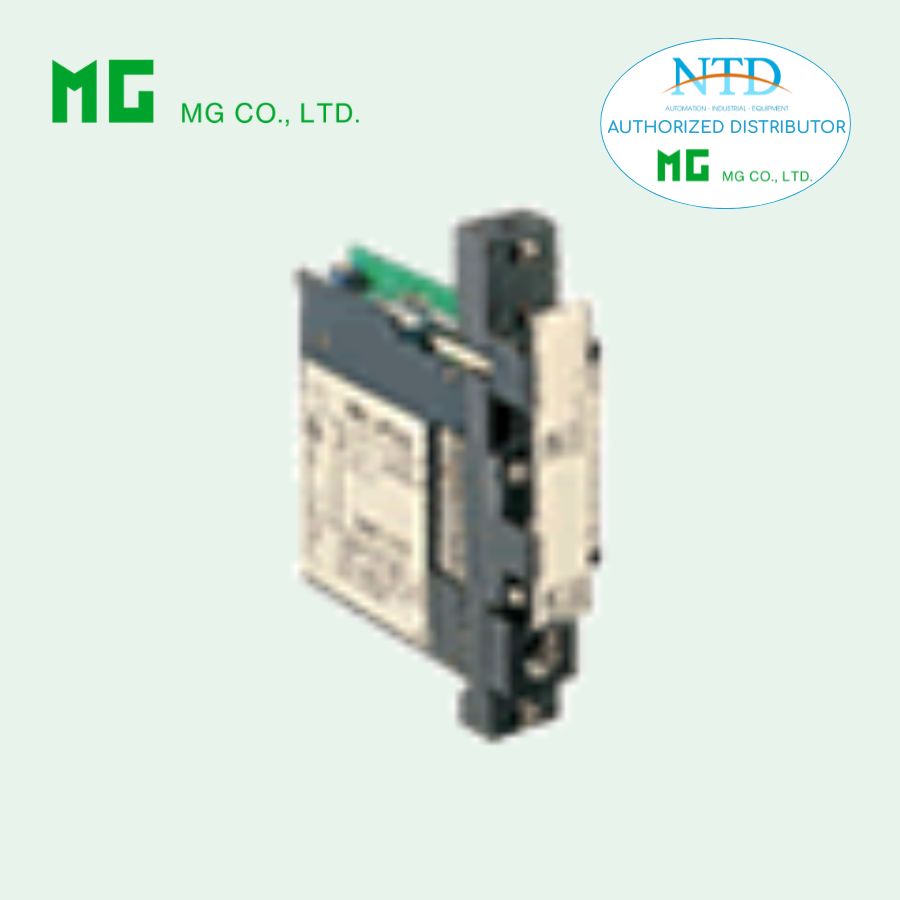

Bộ chuyển đổi tín hiệu DC 18VP MG (M-System)

18VP là bộ chuyển đổi tín hiệu DC sang tín hiệu khí nén chuẩn thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK. Thiết bị được thiết kế để chuyển đổi tín hiệu từ bộ điều khiển PID (4–20 mA DC) sang tín hiệu khí nén tương ứng, với độ phân giải cao, không phụ thuộc vị trí lắp đặt, giúp đảm bảo truyền tín hiệu chính xác và ổn định trong các hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC sang tín hiệu khí nén chuẩn (I/P Transducer).
• Cảm biến áp suất bán dẫn trong mạch hồi tiếp, đảm bảo độ chính xác cao.
• Độ phân giải cao và không ảnh hưởng bởi vị trí lắp đặt.
• Hai kênh ngõ ra: có thể truy cập qua terminal mặt trước và connector chuẩn Rack.
• Thời gian phản hồi nhanh: ≤ 3 giây (0–90%).
• Điều chỉnh zero và span dễ dàng: Zero ±5%, Span 95–105% từ mặt trước.
• Thiết kế Rack-mounted chuẩn: dễ tích hợp với các dàn Rack 18-RACK hoặc 18K-RACK kèm manifold khí.

Thông số kỹ thuật chính

Ngõ vào (Input)

• DC Current: 4–20 mA DC, trở kháng 250 Ω
• DC Voltage: 1–5 V DC, trở kháng ≥ 1 MΩ

Ngõ ra (Output)

• Pneumatic signal:
  • 19.6 – 98.1 kPa (0.2 – 1.0 kgf/cm²)
  • 20 – 100 kPa (0.2 – 1.0 bar)
  • 20.7 – 103.4 kPa (3 – 15 psig)
• Lưu lượng tối đa: 60 Nl/phút (2.1 SCFM)
• Lưu lượng xả tối đa: 60 Nl/phút (2.1 SCFM)

Điện & khí nén

• Nguồn cấp DC: 24 V DC (±10%, ripple ≤ 10 %p-p)
• Áp suất cung cấp khí: 140 kPa (1.4 kgf/cm², 1.4 bar, 20 psig) ±10%, sử dụng khí khô, sạch, lọc 0,01 μm.

Hiệu năng

• Độ chính xác: ±0.3 % (bao gồm tuyến tính và lặp lại)
• Tuyến tính: ±0.2 %
• Lặp lại: 0.1 %
• Hệ số nhiệt: ±0.05 %/°C
• Thời gian phản hồi: ≤ 3 giây (0–90%)
• Ảnh hưởng vị trí lắp đặt: ±0.1 %
• Ảnh hưởng điện áp: ±0.1 %

Cơ khí & lắp đặt

• Terminal M3.5, thép mạ nickel, torque 0,8 N·m
• Kết nối khí: Rc 1/4" hoặc 1/4" NPT (torque ≤ 12 N·m)
• Trọng lượng: 250 g
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30–90 %RH, không ngưng tụ
• Lắp đặt: Standard Rack 18BXx hoặc 18KBXx

Cách ly & an toàn

• Điện trở cách ly: ≥ 100 MΩ với 500 V DC
• Chịu điện áp:
  • Ngõ vào → nguồn: 500 V AC @ 1 phút
  • Ngõ vào hoặc nguồn → mass: 1500 V AC @ 1 phút

Ứng dụng phổ biến

• Chuyển đổi tín hiệu DC từ bộ điều khiển PID thành tín hiệu khí nén để điều khiển van khí, bộ truyền động khí.
• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường trong hệ thống DCS/SCADA.
• Sử dụng trong các nhà máy hóa chất, điện, dầu khí, thực phẩm, chế biến và công nghiệp nặng yêu cầu độ chính xác cao, phản hồi nhanh và ổn định lâu dài.
