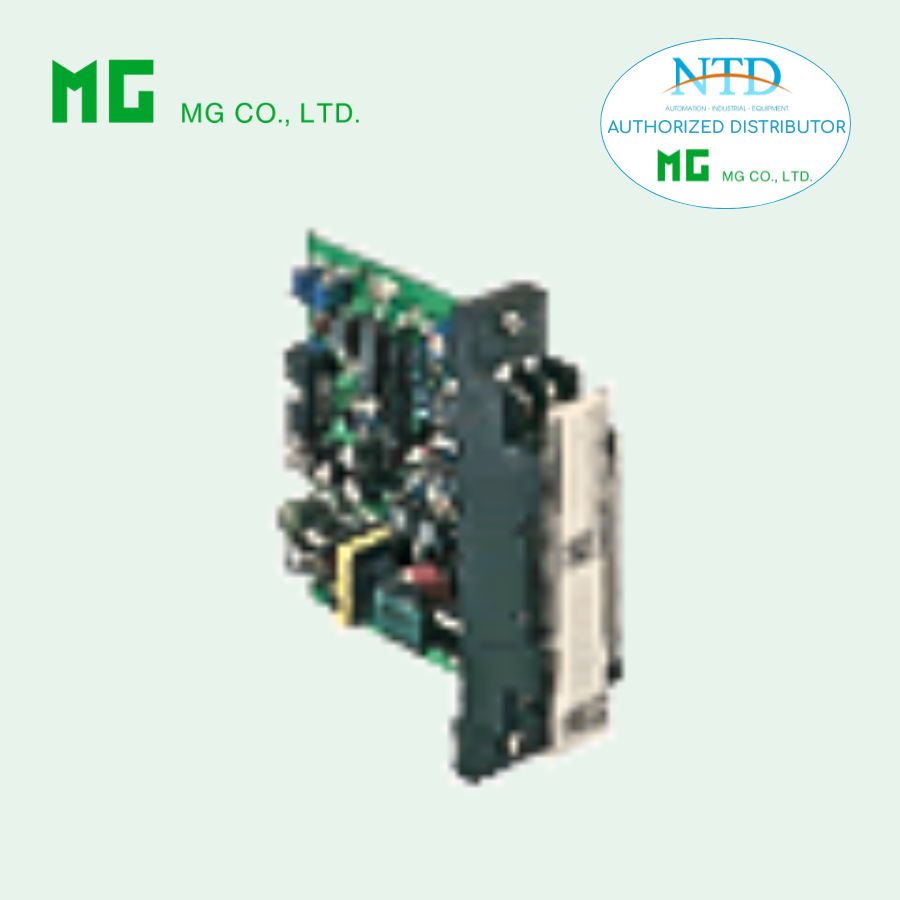

Bộ chuyển đổi tín hiệu DC 18VS MG (M-System)

18VS là bộ chuyển đổi tín hiệu DC sang hai tín hiệu chuẩn thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK. Thiết bị được thiết kế để chuyển đổi tín hiệu DC từ các thiết bị đo hoặc bộ điều khiển, đồng thời cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường, đảm bảo tính ổn định và an toàn cho hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC sang hai tín hiệu chuẩn (Voltage và Current).
• Hai kênh ngõ ra: có thể truy cập qua terminal mặt trước và connector chuẩn Rack.
• Thiết kế Rack-mounted chuẩn: dễ dàng lắp đặt và tích hợp vào các dàn Rack 18-RACK hoặc 18K-RACK.
• Độ chính xác cao: ±0.1 % span.
• Thời gian phản hồi nhanh: ≤ 0.5 giây (0–90%).
• Điều chỉnh zero và span tiện lợi: Zero ±5%, Span 95–105% từ mặt trước.
• Cách ly tín hiệu đầy đủ: từ ngõ vào → ngõ ra 1 → ngõ ra 2 → nguồn.

Thông số kỹ thuật chính

Ngõ vào (Input)

• Dòng DC: 4–20 mA, 0–20 mA, 0–1 mA, 10–50 mA (tùy chọn, trở kháng từ 50 Ω – 1000 Ω)
• Điện áp DC: 0–10 mV, 0–100 mV, 0–1 V, 0–10 V, 0–5 V, 1–5 V (trở kháng từ 10 kΩ – 1 MΩ)
• Trở kháng đầu vào: ≥10 kΩ – 1 MΩ tùy phạm vi
• Phạm vi điện áp tối đa: 0–300 V DC
• Độ nhạy tối thiểu: 3 mV

Ngõ ra (Output)

• Ngõ ra 1: 1–5 V DC (tải ≥ 2000 Ω)
• Ngõ ra 2: 4–20 mA DC (tải ≤ 600 Ω) hoặc 1–5 V DC (tải ≥ 2000 Ω)
• Ngõ ra có thể âm (<0%) nếu ngõ vào mở với một số mã điện áp.

Nguồn và tiêu thụ điện

• Nguồn cấp DC: 24 V DC (±10%, ripple ≤ 10 %p-p)
• Dòng tiêu thụ: ~35 mA (ngõ ra điện áp), ~65 mA (ngõ ra dòng)

Cơ khí & lắp đặt

• Terminal: M3.5, thép mạ nickel, torque 0,8 N·m
• Kích thước & lắp đặt: Rack-mounted chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30–90 %RH, không ngưng tụ

Hiệu năng & an toàn

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây
• Ảnh hưởng điện áp đường dây: ±0.1 %
• Cách điện: ≥ 100 MΩ với 500 V DC
• Chịu điện áp:
  • Ngõ vào → ngõ ra 1/2 hoặc nguồn: 1500 V AC @ 1 phút
  • Ngõ ra 1 → ngõ ra 2 → nguồn: 500 V AC @ 1 phút
  • Ngõ vào/ra hoặc nguồn → mass: 1500 V AC @ 1 phút

Ứng dụng phổ biến

• Cách ly và chuyển đổi tín hiệu giữa phòng điều khiển và thiết bị hiện trường.
• Chuyển đổi tín hiệu DC từ cảm biến, bộ điều khiển PID hoặc PLC sang tín hiệu chuẩn cho các thiết bị khác.
• Sử dụng trong các hệ thống DCS/SCADA, nhà máy điện, hóa chất, dầu khí, thực phẩm và chế biến công nghiệp.
• Đảm bảo độ chính xác cao và ổn định trong môi trường công nghiệp có nhiều nhiễu điện.
