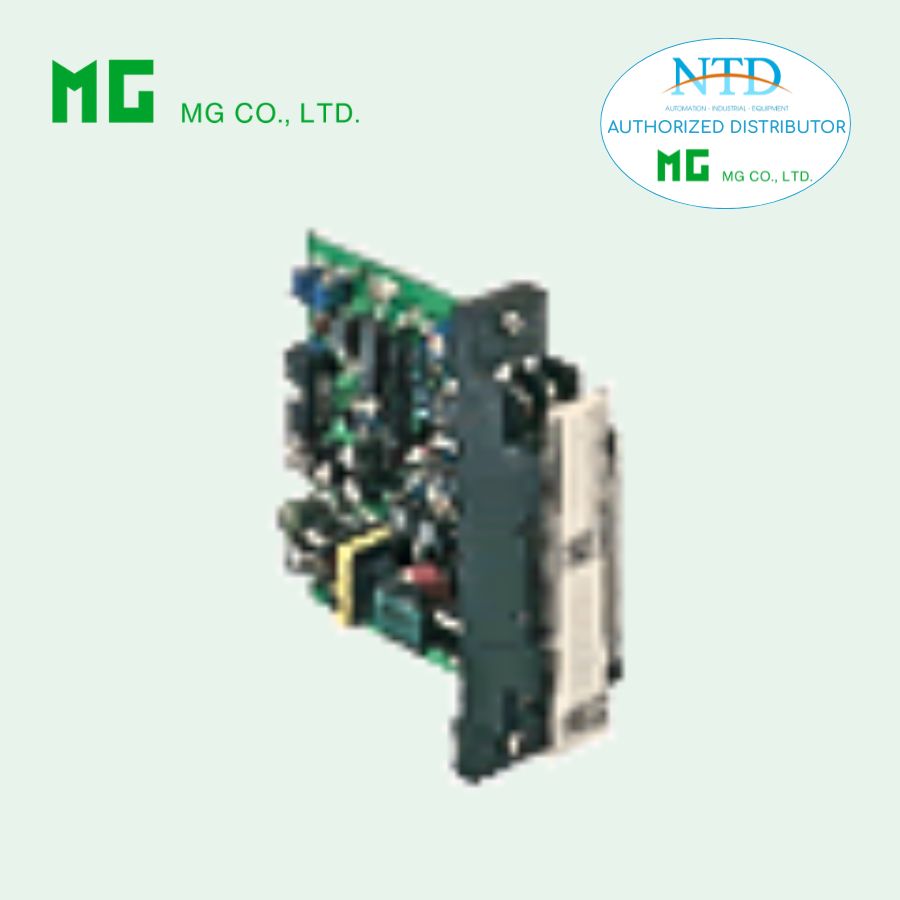

Bộ cách ly tín hiệu ngõ ra DC 18YC MG (M-System)

18YC là bộ cách ly tín hiệu ngõ ra DC thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK, được thiết kế để chuyển đổi và cách ly tín hiệu dòng 4–20 mA DC. Thiết bị đảm bảo ngăn nhiễu giữa phòng điều khiển và thiết bị hiện trường, đồng thời giám sát tín hiệu đầu vào ngay tại terminal mặt trước.

Đặc điểm nổi bật

• Chuyển đổi và cách ly tín hiệu DC 4–20 mA với độ chính xác cao.
• Giám sát tín hiệu đầu vào từ connector chuẩn Rack ngay tại terminal mặt trước.
• Phát hiện mạch hở (Opencircuit detection), đảm bảo an toàn hệ thống.
• Thiết kế Rack-mounted chuẩn: dễ dàng tích hợp vào hệ thống 18-RACK hoặc 18K-RACK.
• Điều chỉnh Zero và Span tiện lợi từ mặt trước: Zero ±5%, Span 95–105%.
• Độ chính xác cao: ±0.1 % span với thời gian phản hồi ≤ 0.5 giây.
• Cách ly hoàn toàn: từ đầu vào → ngõ ra → nguồn.

Thông số kỹ thuật chính

Ngõ vào (Input)

• Dòng DC: 4–20 mA
• Trở kháng đầu vào: 250 Ω

Ngõ ra (Output)

• Dòng DC: 4–20 mA
• Tải tối đa: 600 Ω
• Đặc điểm mạch hở: ngõ vào = 0 mA nếu vòng lặp ngõ ra mở
• Ngõ ra có thể âm (<0%) khi ngõ vào mở

Nguồn và tiêu thụ điện

• Nguồn cấp DC: 24 V DC (±10%, ripple ≤ 10 %p-p)
• Dòng tiêu thụ: ~50 mA

Cơ khí & lắp đặt

• Terminal: M3.5, thép mạ nickel, torque 0.8 N·m
• Kích thước & lắp đặt: Rack-mounted chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30–90 %RH, không ngưng tụ

Hiệu năng & an toàn

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây (0–90%)
• Ảnh hưởng điện áp đường dây: ±0.1 %
• Cách điện: ≥ 100 MΩ với 500 V DC
• Chịu điện áp:
  • Ngõ ra → ngõ vào hoặc nguồn: 1500 V AC @ 1 phút
  • Ngõ vào → nguồn: 500 V AC @ 1 phút
  • Ngõ vào/ra hoặc nguồn → mass: 1500 V AC @ 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường.
• Chuyển đổi tín hiệu 4–20 mA DC từ cảm biến hoặc bộ điều khiển sang tín hiệu cách ly ổn định.
• Giám sát tín hiệu đầu vào và phát hiện mạch hở để đảm bảo an toàn hệ thống.
• Sử dụng trong hệ thống DCS/SCADA, nhà máy điện, hóa chất, dầu khí và chế biến công nghiệp.
