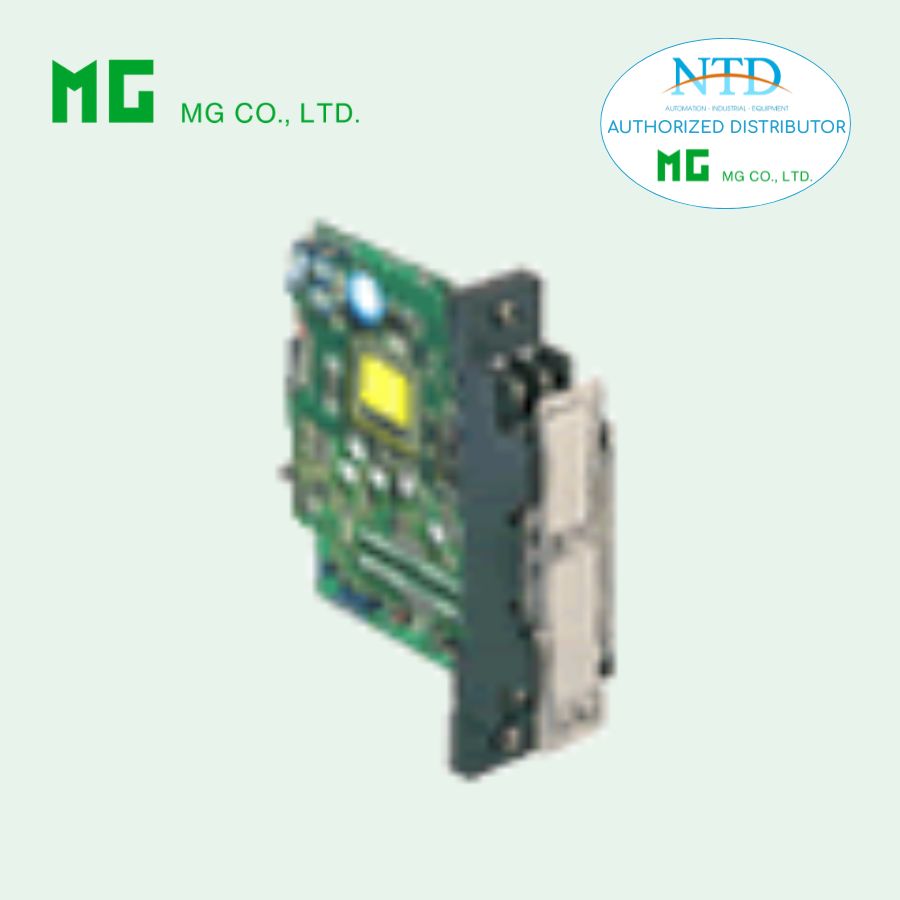

Bộ cách ly tín hiệu ngõ ra DC 18YCH MG (M-System)

18YCH là bộ cách ly tín hiệu ngõ ra DC thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK, được thiết kế để chuyển đổi và cách ly tín hiệu 4–20 mA DC đồng thời hỗ trợ truyền tín hiệu HART. Thiết bị giúp cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường, đồng thời giám sát tín hiệu đầu vào và cung cấp tùy chọn phát hiện mạch hở (Opencircuit detection).

Đặc điểm nổi bật

• Chuyển đổi và cách ly tín hiệu DC 4–20 mA với độ chính xác cao.
• Hỗ trợ HART communication: truyền nhận tín hiệu HART hai chiều với trở kháng vòng lặp 250 Ω ±10 %.
• Giám sát tín hiệu đầu vào ngay tại terminal mặt trước.
• Opencircuit detection selectable: phát hiện vòng lặp mở khi cần thiết.
• Điều chỉnh Zero và Span tiện lợi từ mặt trước: Zero ±5%, Span 95–105%.
• Thiết kế Rack-mounted chuẩn: dễ dàng tích hợp vào hệ thống 18-RACK hoặc 18K-RACK.
• Photo MOSFET relay với điện trở ON tối đa 3 Ω.
• Độ chính xác cao: ±0.1 % span với thời gian phản hồi ≤ 0.5 giây.

Thông số kỹ thuật chính

Ngõ vào (Input)

• Dòng DC: 4–20 mA
• Trở kháng đầu vào: ~250 Ω
• Opencircuit detection: ngõ vào = 0 mA nếu vòng lặp ngõ ra mở

Ngõ ra (Output)

• Dòng DC: 4–20 mA
• Tải tối đa: 600 Ω
• HART: trở kháng vòng lặp 250 Ω ±10 %, truyền tín hiệu hai chiều, transmission gain ≈ -3 dB (1–3 kHz)
• Ngõ ra có thể âm (<0%) khi ngõ vào mở

Nguồn và tiêu thụ điện

• Nguồn cấp DC: 24 V DC (±10%, ripple ≤ 10 %p-p)
• Dòng tiêu thụ: ~60 mA

Cơ khí & lắp đặt

• Terminal: M3.5, thép mạ nickel, torque 0.8 N·m
• Kích thước & lắp đặt: Rack-mounted chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 110 g
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30–90 %RH, không ngưng tụ

Hiệu năng & an toàn

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 giây (0–90%)
• Ảnh hưởng điện áp đường dây: ±0.1 %
• Cách điện: ≥ 100 MΩ với 500 V DC
• Chịu điện áp:
  • Ngõ ra → ngõ vào hoặc nguồn: 1500 V AC @ 1 phút
  • Ngõ vào → nguồn: 500 V AC @ 1 phút
  • Ngõ vào/ra hoặc nguồn → mass: 1500 V AC @ 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường trong hệ thống DCS/SCADA.
• Chuyển đổi tín hiệu 4–20 mA DC từ cảm biến hoặc bộ điều khiển sang tín hiệu cách ly ổn định.
• Truyền và cách ly tín hiệu HART, thích hợp cho các thiết bị thông minh.
• Tùy chọn phát hiện mạch hở đảm bảo an toàn hệ thống.
• Sử dụng trong nhà máy điện, hóa chất, dầu khí, chế biến công nghiệp và các ứng dụng đo lường điều khiển tự động khác.
