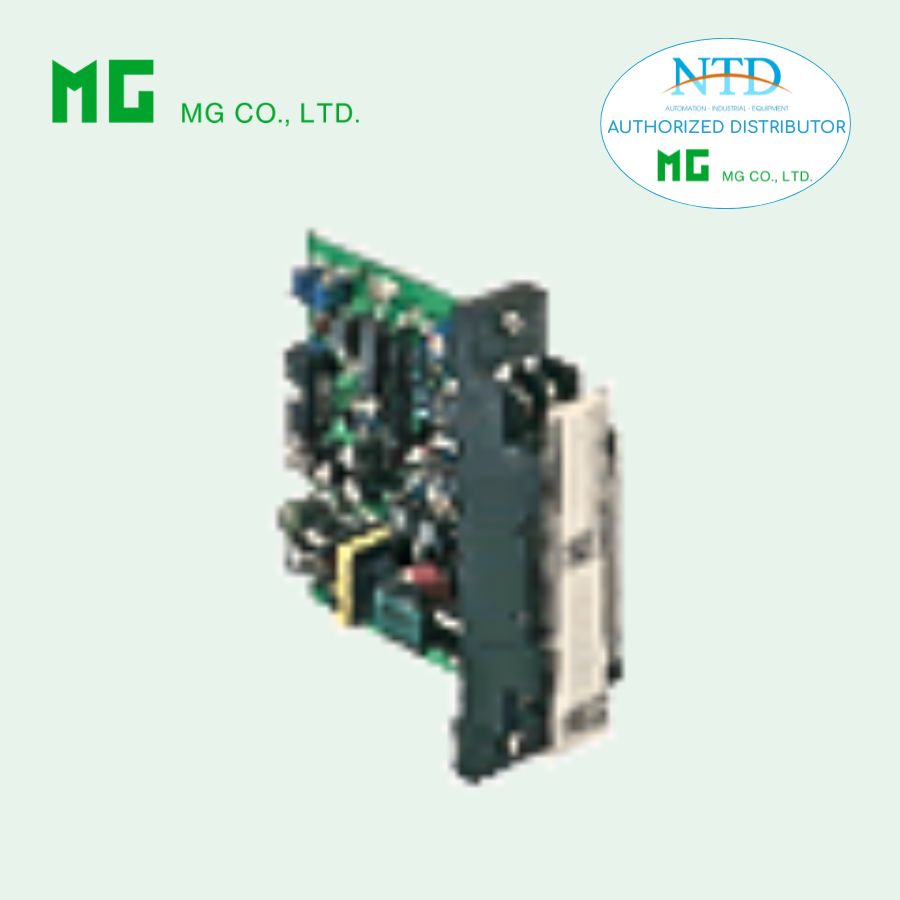

Bộ cách ly tín hiệu ngõ ra 18YK MG (M-System)

18YK là bộ Output Isolator thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK, được thiết kế để chuyển đổi và cách ly tín hiệu 1–5 V DC sang các tín hiệu chuẩn, đồng thời cung cấp tùy chọn giám sát tín hiệu đầu vào từ terminal mặt trước. Thiết bị đáp ứng nhanh, giúp bảo vệ hệ thống điều khiển và cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường.

Đặc điểm nổi bật

• Chuyển đổi và cách ly tín hiệu DC 1–5 V sang tín hiệu chuẩn (1–5 V hoặc 4–20 mA).
• Fast response type: thời gian phản hồi nhanh (~25 ms từ 0–90%).
• Giám sát tín hiệu đầu vào ngay tại terminal mặt trước.
• Điều chỉnh Zero và Span tiện lợi từ mặt trước: Zero ±5%, Span 95–105%.
• Thiết kế Rack-mounted chuẩn: dễ dàng tích hợp vào hệ thống 18-RACK hoặc 18K-RACK.
• Độ chính xác cao: ±0.1 % span với ảnh hưởng nhiệt độ ±0.015 %/°C.
• Cách điện tốt: cách ly giữa ngõ vào, ngõ ra và nguồn, chịu điện áp đến 1500 V AC.

Thông số kỹ thuật chính

Ngõ vào (Input)

• Điện áp: 1–5 V DC
• Trở kháng đầu vào: ≥ 1 MΩ
• Giám sát ngõ vào: terminal mặt trước

Ngõ ra (Output)

• Dòng: 4–20 mA DC (tải tối đa 600 Ω)
• Điện áp: 1–5 V DC (tải ≥ 500 Ω)
• Ngõ ra có thể âm (<0%) khi ngõ vào mở

Nguồn và tiêu thụ điện

• Nguồn cấp DC: 24 V DC (±10%, ripple ≤ 10 %p-p)
• Dòng tiêu thụ: ~30 mA với ngõ ra điện áp, ~50 mA với ngõ ra dòng

Cơ khí & lắp đặt

• Terminal: M3.5, thép mạ nickel, torque 0.8 N·m
• Lắp đặt: Rack-mounted chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30–90 %RH, không ngưng tụ

Hiệu năng & an toàn

• Độ chính xác: ±0.1 % span
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ~25 ms (0–90%)
• Ảnh hưởng điện áp đường dây: ±0.1 %
• Cách điện: ≥ 100 MΩ với 500 V DC
• Chịu điện áp:
  • Ngõ ra → ngõ vào hoặc nguồn: 1500 V AC @ 1 phút
  • Ngõ vào → nguồn: 500 V AC @ 1 phút
  • Ngõ vào/ra hoặc nguồn → mass: 1500 V AC @ 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường trong hệ thống DCS/SCADA.
• Chuyển đổi tín hiệu 1–5 V DC sang ngõ ra chuẩn 4–20 mA hoặc 1–5 V DC.
• Fast response phù hợp cho các ứng dụng đòi hỏi phản hồi nhanh.
• Thích hợp trong nhà máy điện, hóa chất, chế biến công nghiệp và các hệ thống tự động hóa công nghiệp khác.
