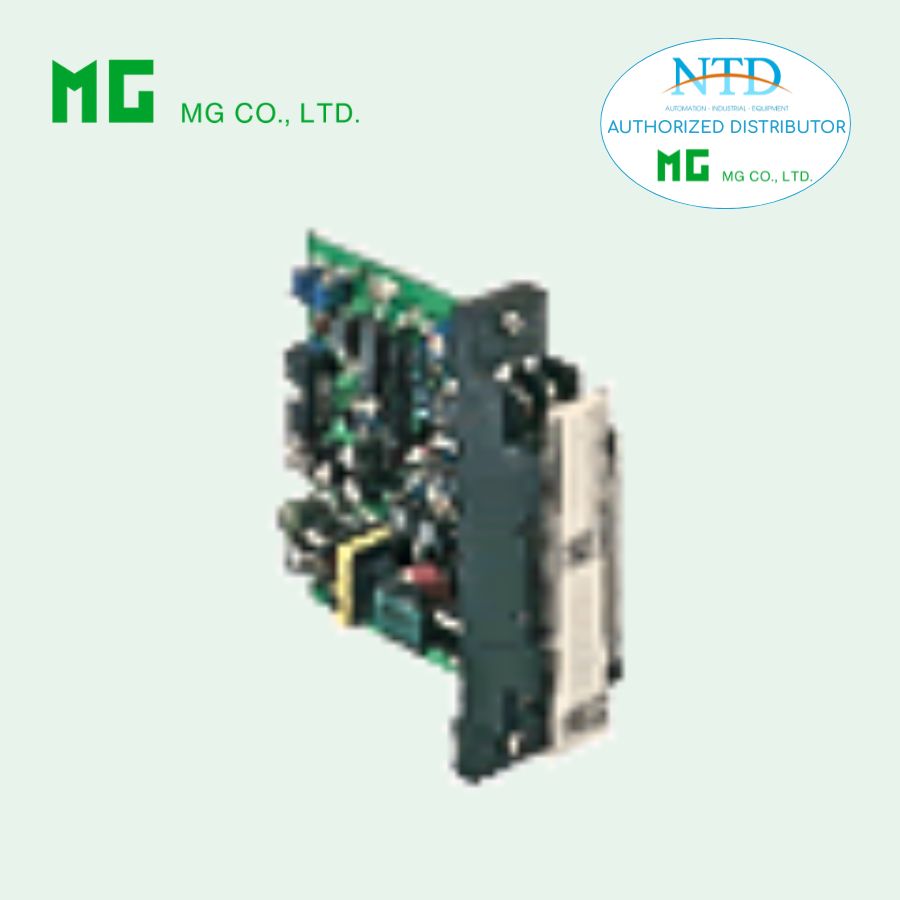

Bộ cách ly tín hiệu ngõ ra 18YS MG (M-System)

18YS là bộ cách ly tín hiệu ngõ ra (Output Isolator) dạng rack, thuộc dòng 18-RACK DCS Signal Conditioners. Sản phẩm được thiết kế để chuyển đổi tín hiệu điện áp 1 – 5 V DC đầu vào thành tín hiệu chuẩn cách ly, đảm bảo độ chính xác cao và bảo vệ thiết bị trong các hệ thống điều khiển công nghiệp. Thiết bị thích hợp cho các ứng dụng yêu cầu cách ly giữa phòng điều khiển và thiết bị hiện trường, giúp tránh nhiễu và tăng độ ổn định hệ thống.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu 1 – 5 V DC sang tín hiệu chuẩn cách ly (Current/Voltage).
• Giám sát tín hiệu đầu vào từ các đầu nối rack tiêu chuẩn ngay tại các terminal phía trước.
• Đảm bảo cách ly hoàn toàn giữa đầu vào, đầu ra và nguồn.
• Độ chính xác cao: ±0.1% span.
• Thời gian đáp ứng nhanh: ≤ 0.5 giây.
• Khả năng hoạt động ổn định trong môi trường công nghiệp với nhiệt độ -5 đến +55°C và độ ẩm 30–90% RH.

Thông số kỹ thuật

• Mã sản phẩm: 18YS–6[1]–R
• Đầu vào: 1 – 5 V DC (trở kháng ≥ 1 MΩ)
• Đầu ra:
  • Dòng: 4 – 20 mA DC (trở kháng tải tối đa 600 Ω)
  • Điện áp: 1 – 5 V DC (trở kháng tải tối thiểu 500 Ω)
• Nguồn cấp: 24 V DC ±10%, ripple 10% p-p max.
• Kết nối:
  • Input: connector
  • Output & Input monitor: M3.5 screw terminals
• Độ chính xác: ±0.1% span
• Hệ số nhiệt độ: ±0.015%/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Cách ly: Input – Output – Power
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Điện áp chịu đựng: 1500 V AC/1 phút (Output ↔ Input/Power), 500 V AC/1 phút (Input ↔ Power)
• Kích thước & trọng lượng: Rack-mounted, 150 g (0.33 lb)

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường.
• Bảo vệ hệ thống điều khiển và PLC/DCS khỏi nhiễu tín hiệu.
• Chuyển đổi và chuẩn hóa tín hiệu trong các hệ thống công nghiệp.
• Phù hợp cho các ứng dụng tự động hóa, nhà máy điện, nhà máy hóa chất và các hệ thống SCADA.
