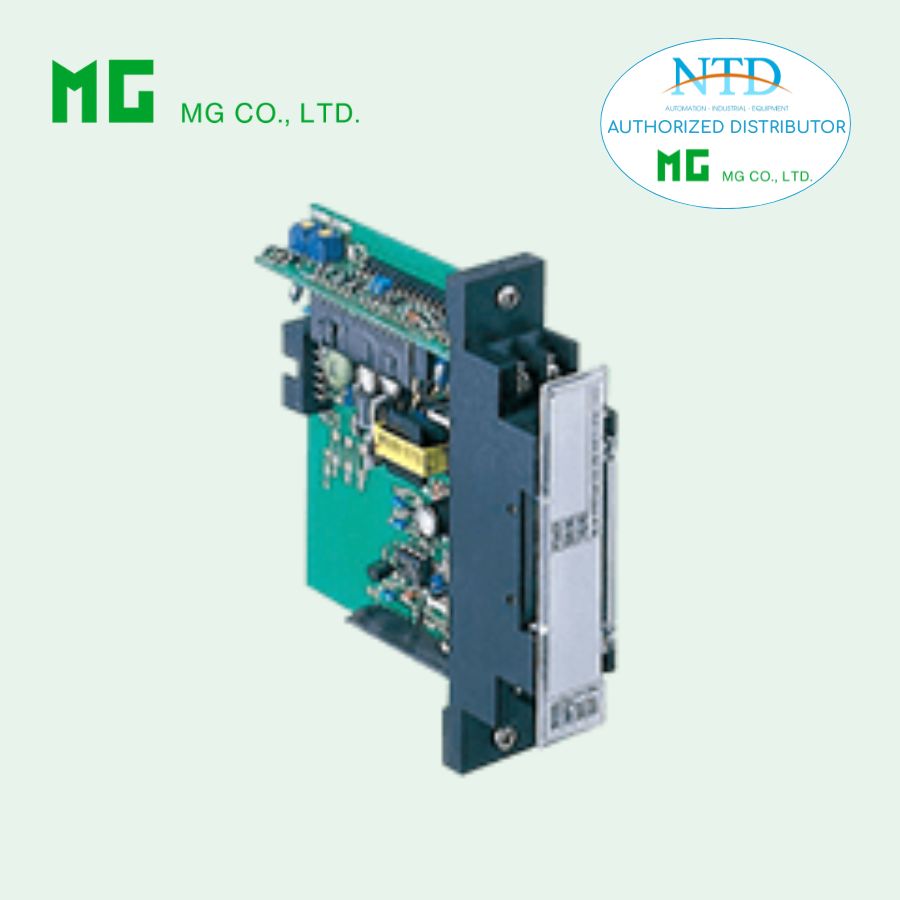

Bộ máy phát điện áp 18YVT MG (M-System)

18YVT là bộ máy phát điện áp (Voltage Generator) dạng rack thuộc dòng 18-RACK DCS Signal Conditioners, được thiết kế để tạo tín hiệu điện áp DC phục vụ kiểm tra và vận hành hệ thống điều khiển. Sản phẩm cung cấp các tín hiệu đầu ra dễ dàng điều chỉnh, giúp kiểm tra và đánh giá chức năng của toàn bộ hệ thống tự động hóa một cách nhanh chóng và chính xác.

Đặc điểm nổi bật

• Tạo tín hiệu điện áp DC ổn định từ 1 – 5 V.
• Đầu ra có thể điều chỉnh dễ dàng bằng vít xoay 270° phía trước thiết bị.
• Thiết kế rack-mount, dễ dàng tích hợp vào các hệ thống 18-RACK DCS hiện có.
• Cách ly hoàn toàn giữa đầu ra và nguồn, đảm bảo an toàn và độ ổn định.
• Hoạt động ổn định trong dải nhiệt độ từ -5 đến +55°C và độ ẩm 30–90% RH.

Thông số kỹ thuật

• Mã sản phẩm: 18YVT–066–R
• Đầu vào: Không yêu cầu đầu vào
• Đầu ra:
  • Output 1 & 2: 1 – 5 V DC (trở kháng tải ≥ 2000 Ω)
  • Monitor output: M3.5 screw terminals
• Điều chỉnh đầu ra: Bằng vít xoay 270° phía trước thiết bị
• Nguồn cấp: 24 V DC ±10%, ripple 10% p-p max.
• Kết nối:
  • Output 1 & 2: Connector
  • Monitor output: M3.5 screw terminals
• Cách ly: Output ↔ Power
• Dòng tiêu thụ: 15 mA
• Kích thước & trọng lượng: Rack-mounted, 150 g (0.33 lb)
• Kháng cách điện: ≥ 100 MΩ với 500 V DC
• Điện áp chịu đựng: 500 V AC @ 1 phút (Output ↔ Power), 1500 V AC @ 1 phút (Output/Power ↔ Ground)
• Ảnh hưởng điện áp lưới: ±0.5 % span

Ứng dụng phổ biến

• Kiểm tra và đánh giá chức năng của toàn bộ hệ thống điều khiển.
• Cung cấp tín hiệu chuẩn để hiệu chuẩn thiết bị và PLC/DCS.
• Dùng trong các phòng thí nghiệm, trung tâm bảo trì hoặc nhà máy tự động hóa.
• Thích hợp cho việc vận hành thử nghiệm hệ thống mà không cần tín hiệu thực từ thiết bị hiện trường.
