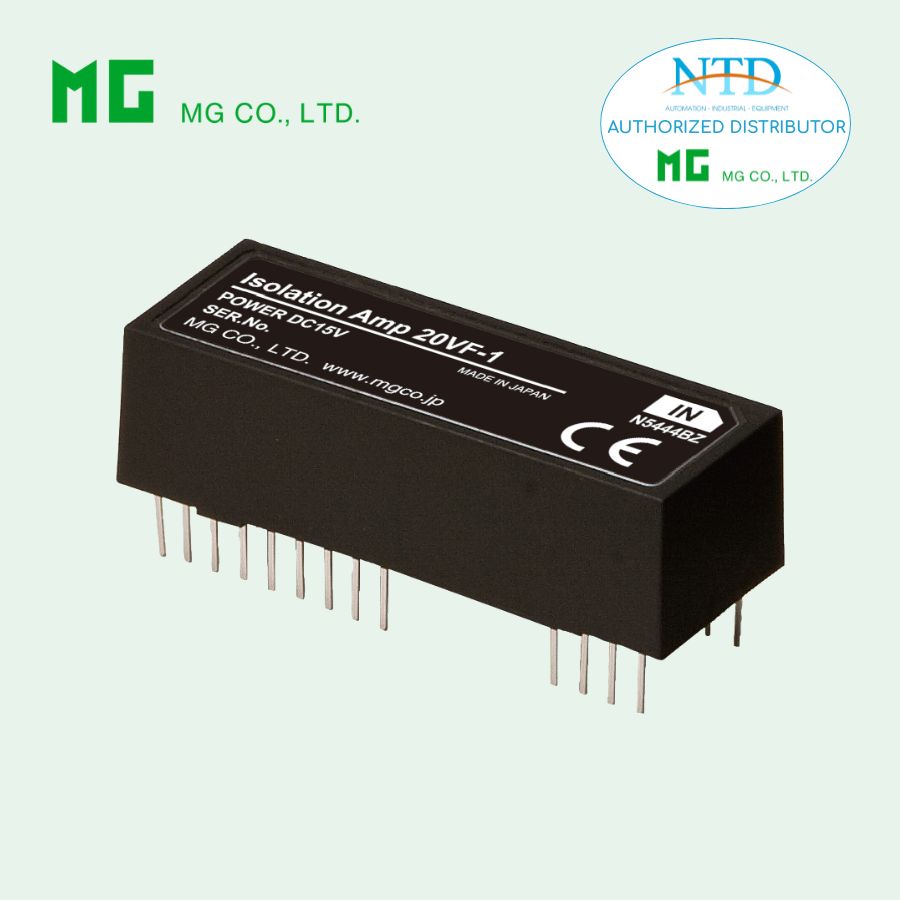

Bộ khuếch đại cách ly tín hiệu 20VF-1 MG (M-System)

20VF-1 là bộ khuếch đại cách ly tín hiệu (Isolation Amplifier) dạng Hybrid IC thuộc dòng 20 Series, được thiết kế để cách ly và truyền tín hiệu analog với tốc độ cực cao chỉ 80 micro giây.

Thiết bị phù hợp cho các ứng dụng tích hợp trực tiếp trên bo mạch (PCB), giúp giảm nhiễu từ môi trường hiện trường, bảo vệ mạch xử lý trung tâm và tối ưu hóa thiết kế cho các nhà sản xuất thiết bị công nghiệp.

ĐẶC ĐIỂM NỔI BẬT

• Tốc độ đáp ứng siêu nhanh – ≤ 80 µs
  → Phù hợp các ứng dụng tín hiệu biến thiên nhanh

• Cách ly tín hiệu hoàn toàn

  • Input ↔ Output

  • Input ↔ Power
    → Giảm nhiễu và bảo vệ hệ thống

• Điện áp cách ly cao lên đến 2000 VAC

• Thiết kế Hybrid IC – gắn trực tiếp PCB
  → Tối ưu không gian, dễ tích hợp vào thiết bị OEM

• Tích hợp bảo vệ chống xung (surge protection)

• Tích hợp nguồn tham chiếu ±15 V
  → Hỗ trợ thiết kế mạch linh hoạt hơn

• Độ tuyến tính cao (±0.05%)

THÔNG SỐ KỸ THUẬT CHÍNH

Ngõ vào (Input)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Quá áp chịu được: 30 V DC liên tục

• Offset: ±15 mV

• Dòng bias: ~15 nA

Ngõ ra (Output)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• 15 V DC (±2%)

• Dòng tiêu thụ: ~30 mA

Nguồn tham chiếu tích hợp

• ±15 V DC (±5%)

• Dòng tải: ≤ 5 mA

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt:

  • Offset drift: 40 ppm/°C

  • Span drift: 50 ppm/°C

• Thời gian đáp ứng: ≤ 80 µs

• Băng thông: ~5 kHz (-3 dB)

• Gain: ×1 (±1%)

Cách ly & bảo vệ

• Điện áp cách ly: 2000 VAC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ

Lắp đặt & môi trường

• Lắp đặt: hàn trực tiếp lên PCB

• Nhiệt độ hoạt động: 0 – 60°C

• Độ ẩm: 30 – 90% RH

• Trọng lượng: ~20 g

Tiêu chuẩn

• CE, EMC (EN 61000-6-2 / 6-4)

• RoHS compliant

ỨNG DỤNG PHỔ BIẾN

20VF-1 là giải pháp lý tưởng cho các ứng dụng yêu cầu cách ly tín hiệu tốc độ cao và tích hợp gọn nhẹ:

• Cách ly tín hiệu giữa cảm biến và vi xử lý (microprocessor)

• Giảm nhiễu từ môi trường hiện trường trong hệ thống đo lường

• Thiết bị OEM / sản xuất số lượng nhỏ
  → Không cần tự phát triển mạch cách ly

• Hệ thống đo lường và điều khiển tốc độ cao

• Thiết bị điện tử công nghiệp, tự động hóa

• Ứng dụng trong:

  • Cơ điện tử

  • Tự động hóa

  • Thiết bị đo lường chính xác
