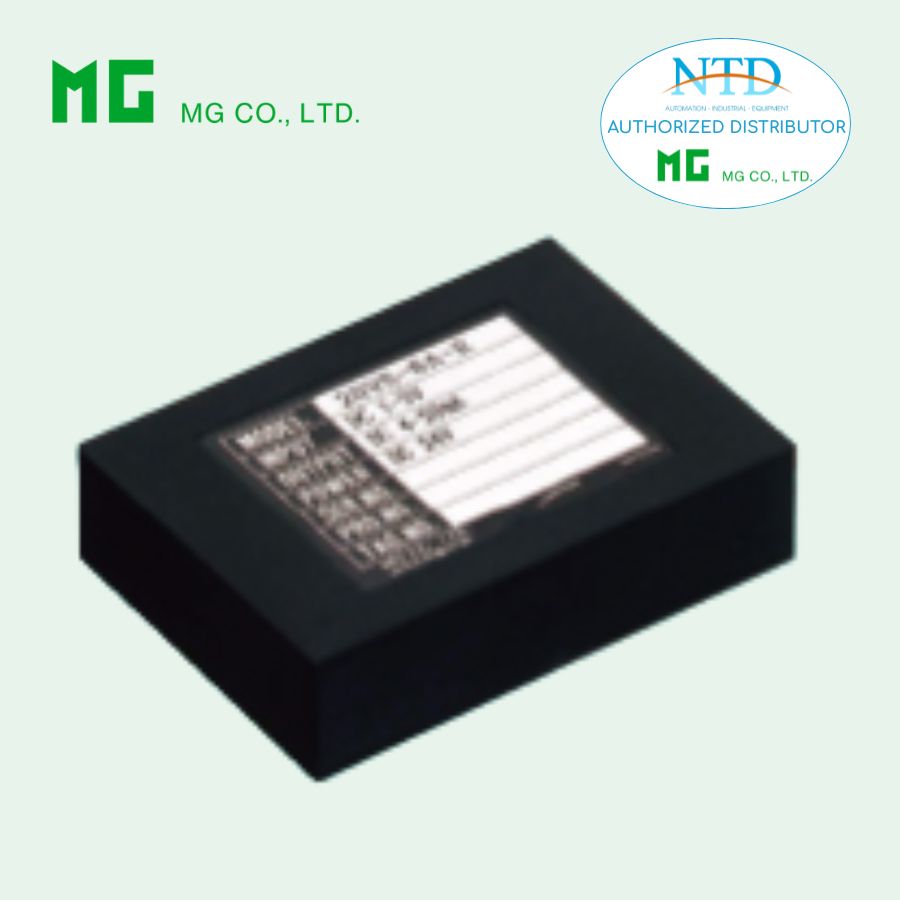

Bộ khuếch đại cách ly tín hiệu 20VS MG (M-System)

Liên hệ Còn hàng

Model: 20VS
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

20VS là bộ khuếch đại cách ly tín hiệu (Isolation Amplifier) dạng Hybrid IC thuộc dòng 20 Series, được thiết kế với khả năng cách ly 3 chiều (input – output – power), giúp loại bỏ nhiễu và bảo vệ hệ thống một cách toàn diện.

Thiết bị hỗ trợ tín hiệu điện áp ±10 V, phù hợp tích hợp trực tiếp trên bo mạch PCB, đặc biệt lý tưởng cho các hệ thống điều khiển, đo lường và thiết bị OEM cần độ ổn định cao và thiết kế nhỏ gọn.

ĐẶC ĐIỂM NỔI BẬT

Cách ly 3-port hoàn toàn
- Input ↔ Output
- Input ↔ Power
- Output ↔ Power
  → Bảo vệ toàn diện và chống nhiễu hiệu quả
Thiết kế Hybrid IC – gắn trực tiếp PCB
→ Tối ưu không gian, dễ tích hợp
Hỗ trợ tín hiệu ±10 V (input & output)
→ Phù hợp nhiều hệ thống analog
Nguồn cấp linh hoạt
- 15 V DC hoặc 24 V DC
Độ chính xác cao (±0.1%)
Tích hợp nguồn driver ±15 V cho preamp
Hiệu suất ổn định, phù hợp hệ thống công nghiệp

THÔNG SỐ KỸ THUẬT CHÍNH

Ngõ vào (Input)

Dải điện áp: -10 đến +10 V DC
Trở kháng đầu vào: ≥ 1 MΩ

Ngõ ra (Output)

Dải điện áp: -10 đến +10 V DC
Trở kháng tải: ≥ 3.5 kΩ

Nguồn cấp

24 V DC hoặc 15 V DC (±2%)
Dòng tiêu thụ:
- ~20 mA (tải nhẹ)
- Tối đa:
  - 30 mA @ 24 V
  - 40 mA @ 15 V

Nguồn driver tích hợp

±15 V DC
Dòng tải: ≤ 5 mA

Hiệu suất

Độ chính xác: ±0.1%
Hệ số nhiệt:
- Offset drift: 50 ppm/°C
- Span drift: 100 ppm/°C
Băng thông: ~1 kHz (-3 dB)
Thời gian đáp ứng: ~0.6 ms (0–90%)

Cách ly & bảo vệ

Cách ly: Input – Output – Power
Điện trở cách điện: ≥ 100 MΩ
Độ bền điện môi: 1000 VAC / 1 phút

Cấu hình & lắp đặt

Lắp đặt: hàn trực tiếp lên PCB
Điều chỉnh Zero: -0.5 đến +0.5%
Điều chỉnh Span: 95 – 105%
Trọng lượng: ~50 g

Điều kiện môi trường

Nhiệt độ hoạt động: 0 – 60°C
Độ ẩm: 30 – 90% RH (không ngưng tụ)

ỨNG DỤNG PHỔ BIẾN

20VS là giải pháp lý tưởng cho các hệ thống cần cách ly tín hiệu toàn diện và tích hợp trực tiếp trên bo mạch:

Cách ly tín hiệu giữa thiết bị hiện trường và vi xử lý (microprocessor)
Giảm nhiễu trong hệ thống đo lường và điều khiển
Thiết bị OEM / sản xuất số lượng nhỏ
→ Không cần tự thiết kế mạch cách ly
Hệ thống analog chính xác cao
Ứng dụng trong:
- Tự động hóa công nghiệp
- Thiết bị điện tử nhúng
- Đo lường & kiểm soát
- Cơ điện tử
