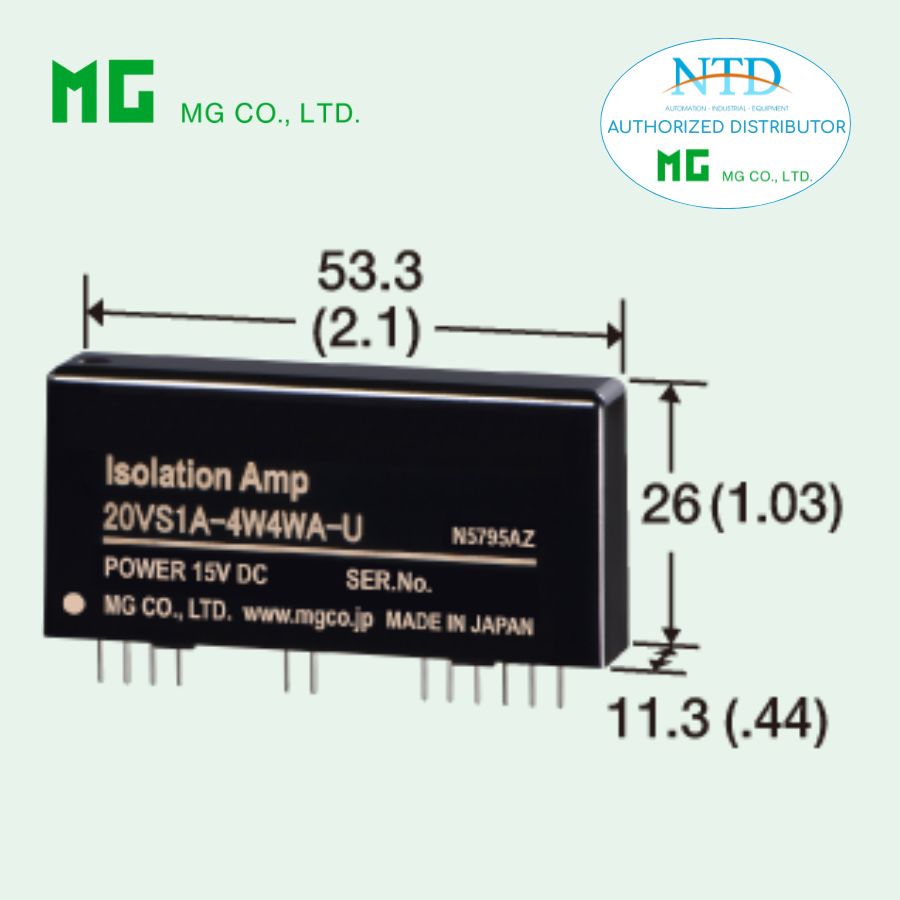

Bộ khuếch đại cách ly tín hiệu 20VS1A MG (M-System)

20VS1A là bộ khuếch đại cách ly tín hiệu (Isolation Amplifier) dạng Hybrid IC cao cấp thuộc dòng 20 Series, nổi bật với cách ly 3 chiều (input – output – power), độ tuyến tính cực cao và tốc độ đáp ứng nhanh chỉ 50 micro giây.

Thiết bị được thiết kế để tích hợp trực tiếp trên bo mạch PCB, giúp các nhà sản xuất thiết bị điện tử và tự động hóa giảm thiểu nhiễu, tăng độ chính xác và rút ngắn thời gian phát triển mạch cách ly.

ĐẶC ĐIỂM NỔI BẬT

• Cách ly 3-port toàn diện (Input – Output – Power)
  → Bảo vệ tối đa hệ thống và chống nhiễu hiệu quả

• Tốc độ đáp ứng cực nhanh – ≤ 50 µs
  → Phù hợp ứng dụng tín hiệu biến đổi nhanh

• Độ tuyến tính siêu cao

  • Tùy chọn: ±0.025%, ±0.012%, đến ±0.008%

• Khả năng cách ly lên đến 3000 VAC
  → Đáp ứng yêu cầu an toàn điện cao

• Hệ số khử nhiễu CMRR ≥ 120 dB
  → Giảm nhiễu chế độ chung cực kỳ hiệu quả

• Băng thông rộng (~20 kHz)
  → Đáp ứng tốt tín hiệu động

• Gain có thể điều chỉnh (×1 đến ×100)

• Thiết kế Hybrid IC – gắn trực tiếp PCB
  → Nhỏ gọn, dễ tích hợp

THÔNG SỐ KỸ THUẬT CHÍNH

Ngõ vào (Input)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Quá áp: ±15 V DC liên tục

• Offset: ±2 mV

• Dòng bias: ~25 pA

Ngõ ra (Output)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• 15 V DC (±5%)

• Dòng tiêu thụ: ~50 mA

Nguồn tham chiếu tích hợp

• ±16.5 V DC (±2.5 V)

• Dòng tải: ≤ 2 mA (input & output)

Hiệu suất

• Độ tuyến tính:

  • ±0.025% (A)

  • ±0.012% (B)

  • ±0.008% (C)

• Hệ số nhiệt:

  • ±25 ppm/°C (0 → 70°C)

  • ±50 ppm/°C (-25 → +85°C)

• Thời gian đáp ứng: ≤ 50 µs

• Băng thông: ~20 kHz (-3 dB)

• Gain: ×1 (±1.5%), điều chỉnh đến ×100

• CMRR: ≥ 120 dB

Cách ly & bảo vệ

• Điện áp cách ly: 3000 VAC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ

Lắp đặt & môi trường

• Lắp đặt: hàn trực tiếp lên PCB

• Nhiệt độ hoạt động: -25 đến +85°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Trọng lượng: ~20 g

Tiêu chuẩn

• CE, EMC (EN 61000-6-2 / 6-4)

• RoHS compliant

ỨNG DỤNG PHỔ BIẾN

20VS1A là giải pháp cao cấp cho các hệ thống yêu cầu cách ly tín hiệu chính xác và tốc độ cao:

• Cách ly I/O của vi xử lý (microprocessor) với thiết bị hiện trường

• Hệ thống đo lường độ chính xác cao

• Thiết bị điện tử công nghiệp & OEM

• Ứng dụng cần chống nhiễu mạnh (CMRR cao)

• Hệ thống điều khiển tốc độ cao & tín hiệu động

• Ngành ứng dụng:

  • Tự động hóa công nghiệp

  • Điện tử nhúng

  • Thiết bị đo lường chính xác

  • Cơ điện tử
