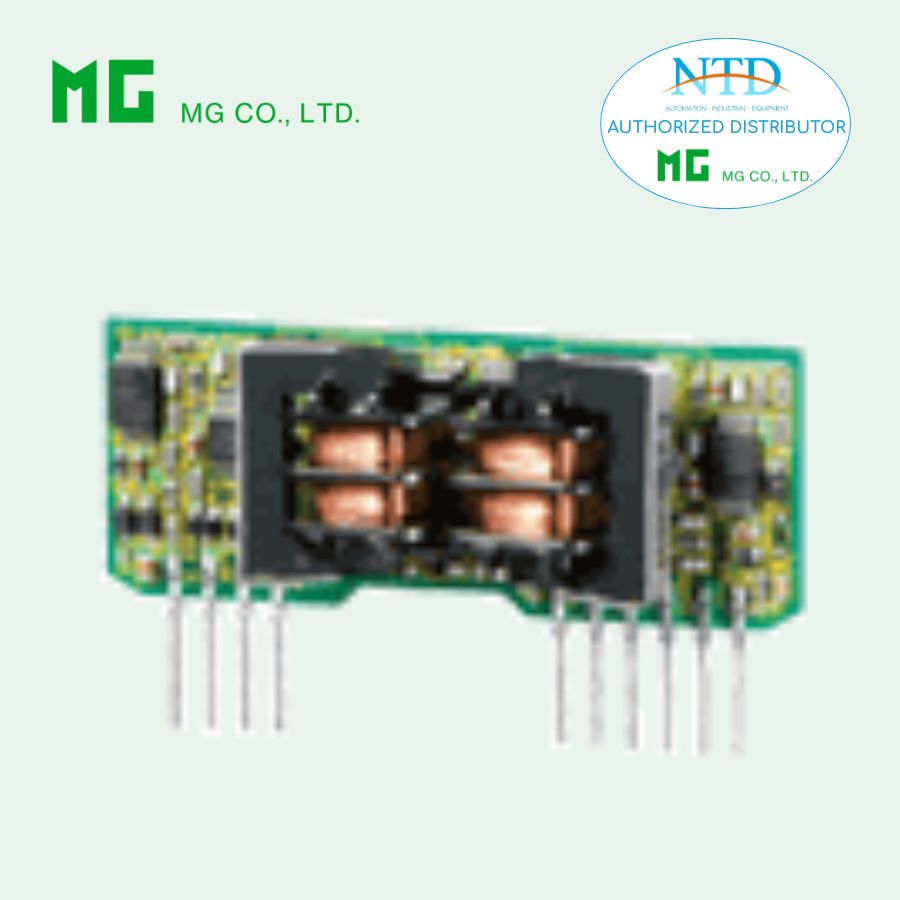

Bộ khuếch đại cách ly tín hiệu 20VS1B MG (M-System)

20VS1B là bộ khuếch đại cách ly tín hiệu (Isolation Amplifier) dạng Hybrid IC thuộc dòng 20 Series, được thiết kế chuyên biệt với cách ly phía đầu vào (input isolation) nhằm bảo vệ mạch xử lý trung tâm khỏi nhiễu từ môi trường hiện trường.

Với kích thước nhỏ gọn, khả năng cách ly cao lên đến 2.3 kV, cùng dải gain điều chỉnh linh hoạt, 20VS1B là giải pháp tối ưu cho các hệ thống điện tử công nghiệp và thiết bị OEM cần hiệu suất ổn định và dễ tích hợp.

ĐẶC ĐIỂM NỔI BẬT

• Cách ly tín hiệu phía đầu vào (Input Isolation)
  → Bảo vệ vi xử lý và mạch điều khiển khỏi nhiễu từ field

• Điện áp cách ly cao đến 2.3 kV AC

• Dung kháng ký sinh thấp giữa input và output
  → Giảm nhiễu xuyên kênh, tăng độ ổn định

• Thiết kế siêu nhỏ gọn – tối ưu diện tích PCB

• Dải gain điều chỉnh linh hoạt: ×1 đến ×10

• Độ tuyến tính cao (±0.05%)

• Tiêu thụ điện năng thấp (~7 mA không tải)

THÔNG SỐ KỸ THUẬT CHÍNH

Ngõ vào (Input)

• Dải điện áp: -7.5 đến +7.5 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Quá áp chịu được: ±30 V DC liên tục

• Offset: ±30 mV

• Dòng bias: ~0.5 nA

Ngõ ra (Output)

• Dải điện áp: -7.5 đến +7.5 V DC

• Trở kháng tải: ≥ 5 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• 11.5 – 16 V DC (nominal 15 V DC)

• Dòng tiêu thụ: ~7 mA (không tải)

Nguồn tham chiếu tích hợp

• ±15 V DC (typ. @15 V supply)

• ±11 V DC (typ. @11.5 V supply)

• Dòng tải: ≤ 2 mA

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt:

  • Offset drift: 50 ppm/°C

  • Span drift: 50 ppm/°C

• Thời gian đáp ứng: ≤ 450 µs

• Băng thông: ~1 kHz (-3 dB)

• Gain: ×0.95 (±5%), điều chỉnh từ ×1 → ×10

• CMRR: ≥ 100 dB

Cách ly & bảo vệ

• Điện áp cách ly: 2300 VAC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ

Cấu hình & lắp đặt

• Lắp đặt: hàn trực tiếp lên PCB

• Trọng lượng: ~10 g

Điều kiện môi trường

• Nhiệt độ hoạt động: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

ỨNG DỤNG PHỔ BIẾN

20VS1B là giải pháp lý tưởng cho các hệ thống yêu cầu cách ly tín hiệu đầu vào với chi phí tối ưu và hiệu suất ổn định:

• Cách ly giữa cảm biến hiện trường và vi xử lý

• Giảm nhiễu từ môi trường công nghiệp

• Thiết bị OEM / sản xuất số lượng nhỏ
  → Không cần tự thiết kế mạch cách ly

• Hệ thống đo lường analog cơ bản

• Ứng dụng trong:

  • Tự động hóa công nghiệp

  • Điện tử nhúng

  • Thiết bị đo lường

  • Cơ điện tử
