Bộ khuếch đại cách ly tín hiệu 20VS1C MG (M-System)

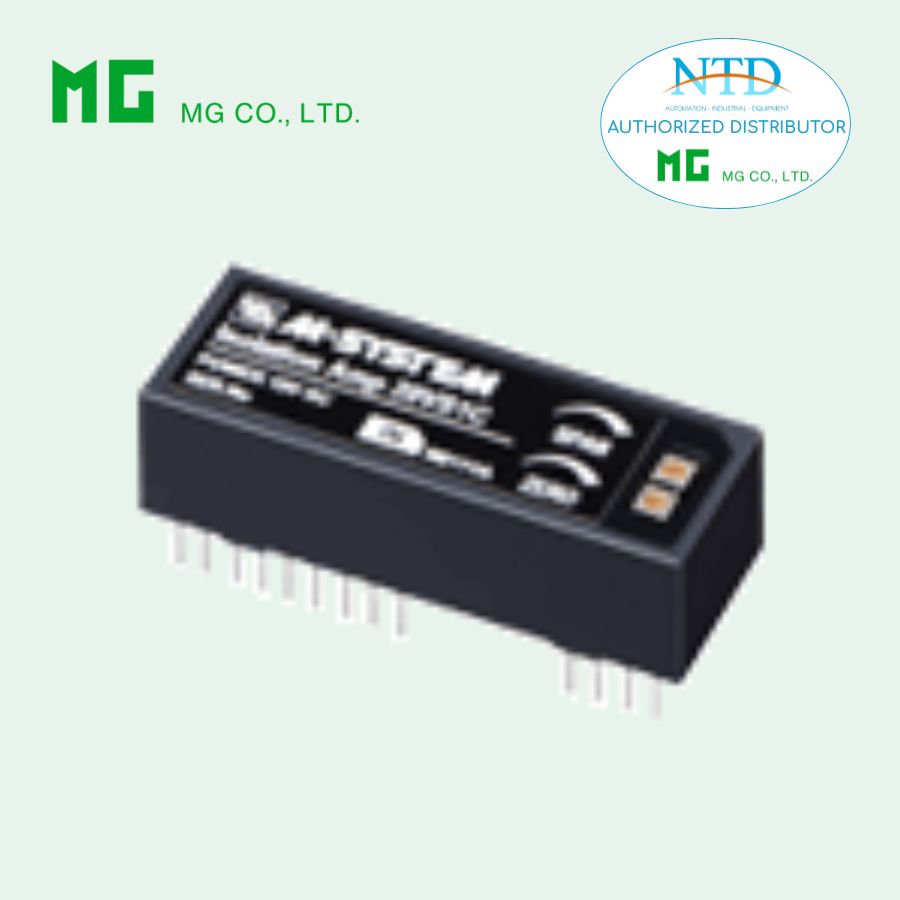

20VS1C là bộ khuếch đại cách ly tín hiệu (Isolation Amplifier) dạng Hybrid IC, được thiết kế với cách ly đầu vào (input isolation) và khả năng điều chỉnh trực tiếp trên bề mặt (top adjustment), giúp việc hiệu chỉnh trở nên nhanh chóng và thuận tiện.

Thiết bị hỗ trợ tín hiệu điện áp 0 – 10 V, tích hợp khả năng cách ly lên đến 2000 VAC, phù hợp cho các hệ thống đo lường, điều khiển và thiết bị điện tử công nghiệp cần độ ổn định và chống nhiễu cao.

ĐẶC ĐIỂM NỔI BẬT

• Cách ly tín hiệu hiệu quả (Input – Output – Power)
  → Bảo vệ mạch điều khiển khỏi nhiễu từ môi trường

• Điều chỉnh trực tiếp (Top adjustment)

  • Zero: -1 đến +1%

  • Span: 99 – 101%
    → Thuận tiện khi hiệu chuẩn trên PCB

• Thiết kế Hybrid IC – gắn trực tiếp PCB
  → Nhỏ gọn, tiết kiệm không gian

• Độ tuyến tính cao (±0.05%)

• Cách ly điện áp lên đến 2000 VAC

• Tích hợp nguồn kích (excitation) ±15 V

• Dải gain linh hoạt: ×1 đến ×10

THÔNG SỐ KỸ THUẬT CHÍNH

Ngõ vào (Input)

• Dải điện áp: 0 – 10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Quá áp: 30 V DC liên tục

• Dòng bias: ~15 nA

Ngõ ra (Output)

• Dải điện áp: 0 – 10 V DC

• Trở kháng tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• 15 V DC (±2%)

• Dòng tiêu thụ: ~10 mA (không tải)

Nguồn kích (Excitation)

• ±15 V DC (±5%)

• Dòng tải: ≤ 5 mA

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt: 70 ppm/°C

• Thời gian đáp ứng: ≤ 450 µs

• Băng thông: ~1 kHz (-3 dB)

• Gain điều chỉnh: ×1 → ×10

Cách ly & bảo vệ

• Điện áp cách ly: 2000 VAC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ

Cấu hình & lắp đặt

• Lắp đặt: hàn trực tiếp trên PCB

• Điều chỉnh: trực tiếp trên mặt module

• Trọng lượng: ~20 g

Điều kiện môi trường

• Nhiệt độ hoạt động: 0 – 60°C

• Độ ẩm: 10 – 95% RH (không ngưng tụ)

ỨNG DỤNG PHỔ BIẾN

20VS1C phù hợp cho các ứng dụng cần cách ly tín hiệu điện áp và hiệu chỉnh nhanh tại chỗ:

• Cách ly tín hiệu giữa cảm biến và vi xử lý

• Giảm nhiễu trong hệ thống điều khiển công nghiệp

• Hiệu chuẩn trực tiếp trên PCB trong quá trình vận hành

• Thiết bị OEM / sản xuất quy mô nhỏ

• Ứng dụng trong:

  • Tự động hóa công nghiệp

  • Thiết bị đo lường & kiểm soát

  • Điện tử nhúng

  • Hệ thống analog
