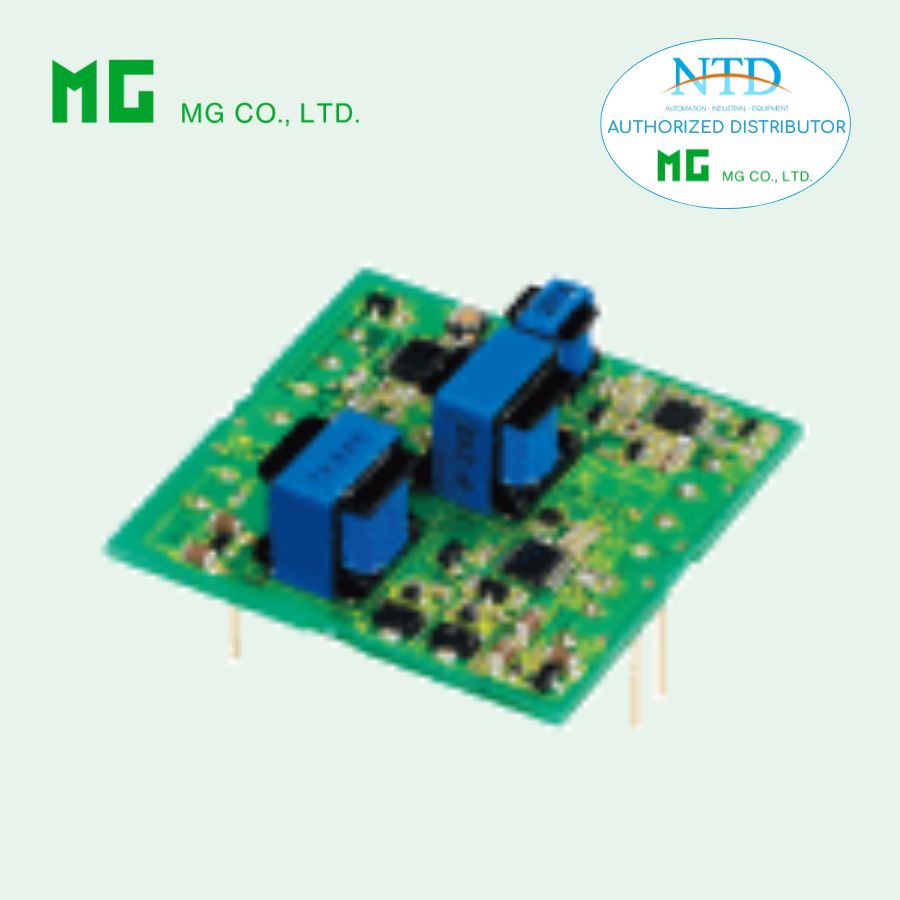

Bộ khuếch đại cách ly 20VS1E MG (M-System)

20VS1E là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly 4 cổng (4-port isolation), cho phép cách ly độc lập giữa đầu vào và nhiều ngõ ra. Sản phẩm giúp giảm nhiễu hiệu quả từ môi trường hiện trường, đảm bảo tín hiệu ổn định và an toàn cho các hệ thống điều khiển công nghiệp.

Với khả năng tích hợp cao, thiết kế nhỏ gọn và lắp đặt trực tiếp trên PCB, 20VS1E là giải pháp tối ưu cho các nhà sản xuất thiết bị cần tích hợp chức năng cách ly mà không cần phát triển mạch riêng.

Đặc điểm nổi bật

• Thiết kế cách ly 4 cổng giữa input và nhiều output

• Điện áp cách ly lên đến 1500 VAC

• Cách ly hiệu quả giúp giảm nhiễu từ hiện trường

• Độ chính xác cao, tuyến tính ±0.05%

• Thời gian đáp ứng nhanh ≤ 2 ms

• Dải tín hiệu vào/ra đối xứng -5 đến +5 V DC

• Tích hợp nhiều ngõ ra A, B, C với khả năng cấp nguồn riêng

• Thiết kế Hybrid IC nhỏ gọn, dễ tích hợp

• Phủ silicone bảo vệ mạch, tăng độ bền môi trường

• Lắp trực tiếp trên PCB

Thông số kỹ thuật

Model: 20VS1E-5W5W-U2

Ngõ vào (Input)

• Dải điện áp: -5 đến +5 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±10 mV

Ngõ ra (Output)

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 18 V DC

• Dòng tiêu thụ: khoảng 40 mA (không tải)

• Ripple: tối đa 2% p-p

Ngõ ra phụ (A, B, C)

• A output: ±15 V, 5 mA

• B output: ±15 V, 15 mA

• C output: 25 V, 30 mA

• Độ chính xác điện áp: ±15%

Đặc tính cách ly

• Điện áp cách ly: 1500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt: 80 ppm/°C (typ.)

• Băng thông: khoảng 200 Hz (-3 dB)

• Thời gian đáp ứng: ≤ 2 ms

• Hệ số khuếch đại: ×1 ±2%

Điều kiện hoạt động

• Nhiệt độ: 0 – 60°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Phủ bảo vệ: silicone

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 30 g

Ứng dụng phổ biến

• Cách ly tín hiệu trong hệ thống vi xử lý và điều khiển công nghiệp

• Giảm nhiễu giữa hiện trường và hệ thống điều khiển

• Cách ly nhiều kênh tín hiệu trong hệ thống đo lường

• Thiết bị điều khiển, giám sát và tự động hóa

• Ứng dụng trong các thiết bị OEM cần tích hợp cách ly

• Hệ thống năng lượng, HVAC và dây chuyền sản xuất
