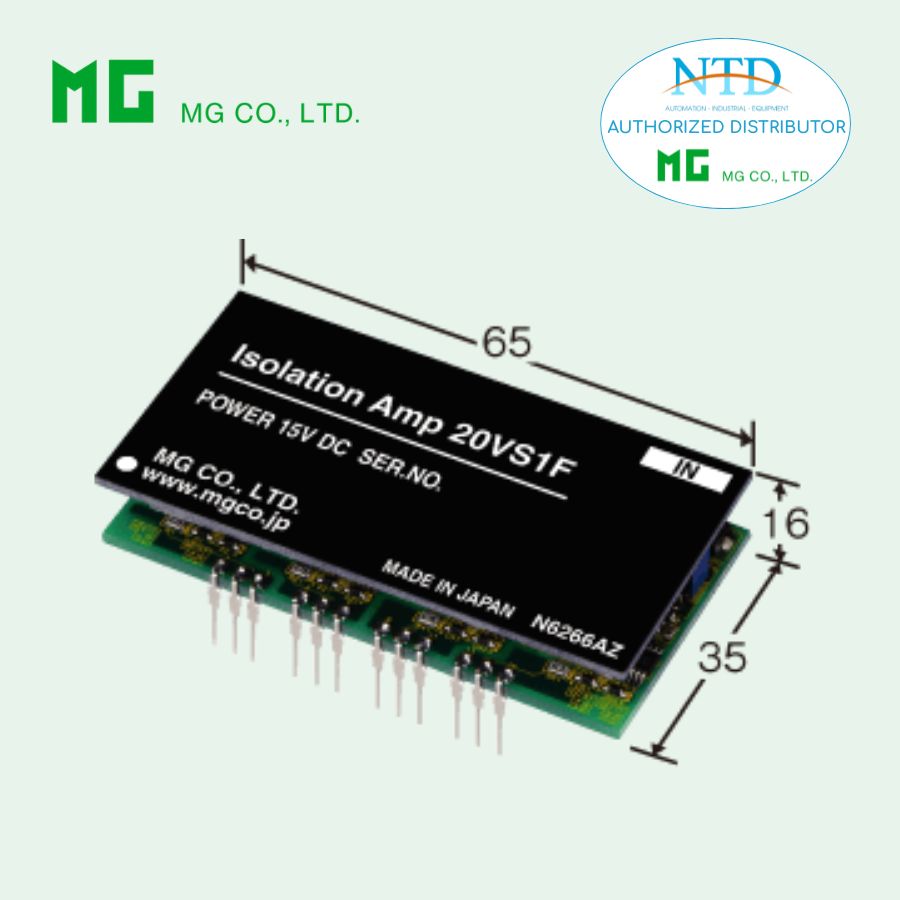

Bộ khuếch đại cách ly 20VS1F MG (M-System)

20VS1F là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế 4 kênh độc lập và cách ly đầu vào (input isolation). Sản phẩm cho phép xử lý đồng thời nhiều tín hiệu với độ chính xác cao, đồng thời đảm bảo cách ly an toàn giữa các kênh và hệ thống nguồn.

Với khả năng cách ly lên đến 2000 VAC, băng thông rộng và tốc độ đáp ứng nhanh, 20VS1F là giải pháp lý tưởng cho các hệ thống đo lường, điều khiển và thu thập dữ liệu yêu cầu độ ổn định cao và chống nhiễu hiệu quả.

Đặc điểm nổi bật

• Thiết kế 4 kênh độc lập, cách ly từng ngõ vào

• Điện áp cách ly lên đến 2000 VAC

• Cách ly giữa các kênh đầu vào và giữa input với output/nguồn

• Dải tín hiệu vào/ra rộng: ±10 V DC

• Dải điều chỉnh gain linh hoạt: ×1 đến ×100

• Độ chính xác cao, tuyến tính ±0.05%

• Băng thông rộng khoảng 10 kHz

• Thời gian đáp ứng nhanh ≤ 60 µs

• CMRR cao ≥ 100 dB, chống nhiễu tốt

• Thiết kế nhỏ gọn, tiết kiệm diện tích PCB

• Phủ silicone bảo vệ mạch, tăng độ bền môi trường

• Lắp trực tiếp trên PCB

Thông số kỹ thuật

Model: 20VS1F-4W4W-U

Ngõ vào (Input)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: ±30 V DC liên tục

• Điện áp offset: ±20 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 10 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC

• Dải hoạt động: ±10%

• Dòng tiêu thụ: khoảng 20 mA (không tải)

• Ripple: tối đa 2% p-p

Đặc tính cách ly

• Input – Output/Power: 2000 V AC / 1 phút

• Giữa các input: 1000 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt: 50 ppm/°C

• Băng thông: khoảng 10 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 60 µs

• Hệ số khuếch đại: ×1 ±5%

• Dải điều chỉnh gain: ×1 đến ×100

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -20 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Phủ bảo vệ: silicone

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 30 g

Ứng dụng phổ biến

• Hệ thống thu thập dữ liệu đa kênh (DAQ)

• Cách ly tín hiệu trong hệ thống vi xử lý, PLC, DCS

• Đo lường và điều khiển công nghiệp chính xác cao

• Hệ thống yêu cầu xử lý nhiều tín hiệu analog đồng thời

• Thiết bị OEM cần tích hợp nhiều kênh cách ly

• Ứng dụng trong năng lượng, tự động hóa và phòng thí nghiệm
