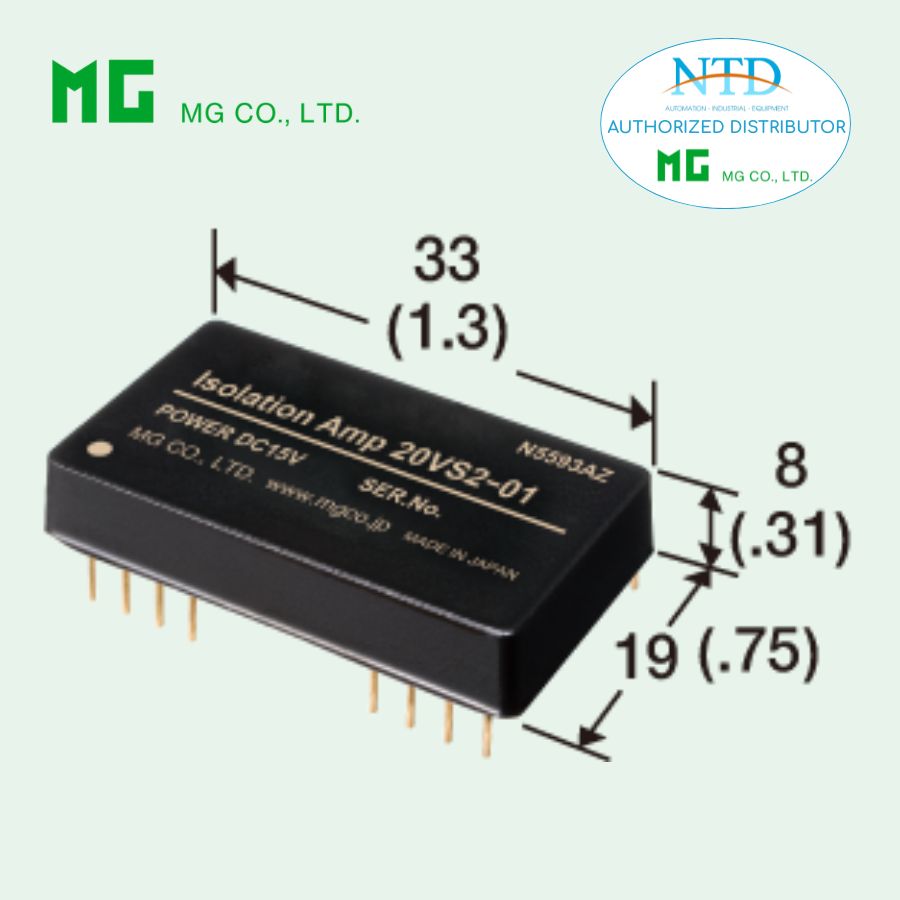

Bộ khuếch đại cách ly 20VS2-01 MG (M-System)

20VS2-01 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly 3 cổng (3-port isolation), giúp tách biệt hoàn toàn giữa đầu vào, đầu ra và nguồn cấp. Sản phẩm nổi bật với độ tuyến tính rất cao và mức tiêu thụ điện năng thấp, phù hợp cho các ứng dụng đo lường và điều khiển yêu cầu độ chính xác cao.

Nhờ khả năng cách ly lên đến 1500 VAC và thiết kế nhỏ gọn, 20VS2-01 là giải pháp hiệu quả cho các hệ thống cần giảm nhiễu từ môi trường hiện trường và nâng cao độ tin cậy vận hành.

Đặc điểm nổi bật

• Thiết kế cách ly 3 cổng giữa input, output và nguồn

• Độ tuyến tính rất cao, phù hợp ứng dụng đo lường chính xác

• Điện áp cách ly lên đến 1500 VAC

• Tiêu thụ điện năng thấp

• Dải tín hiệu vào/ra: -5 đến +5 V DC

• CMRR cao ≥ 100 dB, chống nhiễu hiệu quả

• Tích hợp nguồn tham chiếu ±7 V DC

• Thiết kế Hybrid IC nhỏ gọn

• Vỏ epoxy bền, tăng độ ổn định môi trường

• Lắp trực tiếp trên PCB

Thông số kỹ thuật

Model: 20VS2-01-U

Ngõ vào (Input)

• Dải điện áp: -5 đến +5 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±5 mV

• Dòng bias: 2 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC

• Dải hoạt động: ±5%

• Dòng tiêu thụ: khoảng 7 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±7 V DC ±5%

• Dòng tải: ≤ 2 mA

Đặc tính cách ly

• Điện áp cách ly: 1500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.001% (typ.), ±0.05% (max.)

• Hệ số nhiệt:

  • Offset drift: 5 ppm/°C (typ.)

  • Span drift: 10 ppm/°C (typ.)

• Băng thông: khoảng 1 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 390 µs

• Hệ số khuếch đại: ×0.995 ±1%

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: epoxy

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 20 g

Ứng dụng phổ biến

• Hệ thống đo lường yêu cầu độ chính xác cao

• Cách ly tín hiệu trong hệ thống vi xử lý, PLC, DCS

• Giảm nhiễu từ môi trường hiện trường

• Thiết bị điều khiển và giám sát công nghiệp

• Ứng dụng trong phòng thí nghiệm và thiết bị test

• Nhà sản xuất thiết bị (OEM) cần tích hợp mạch cách ly
