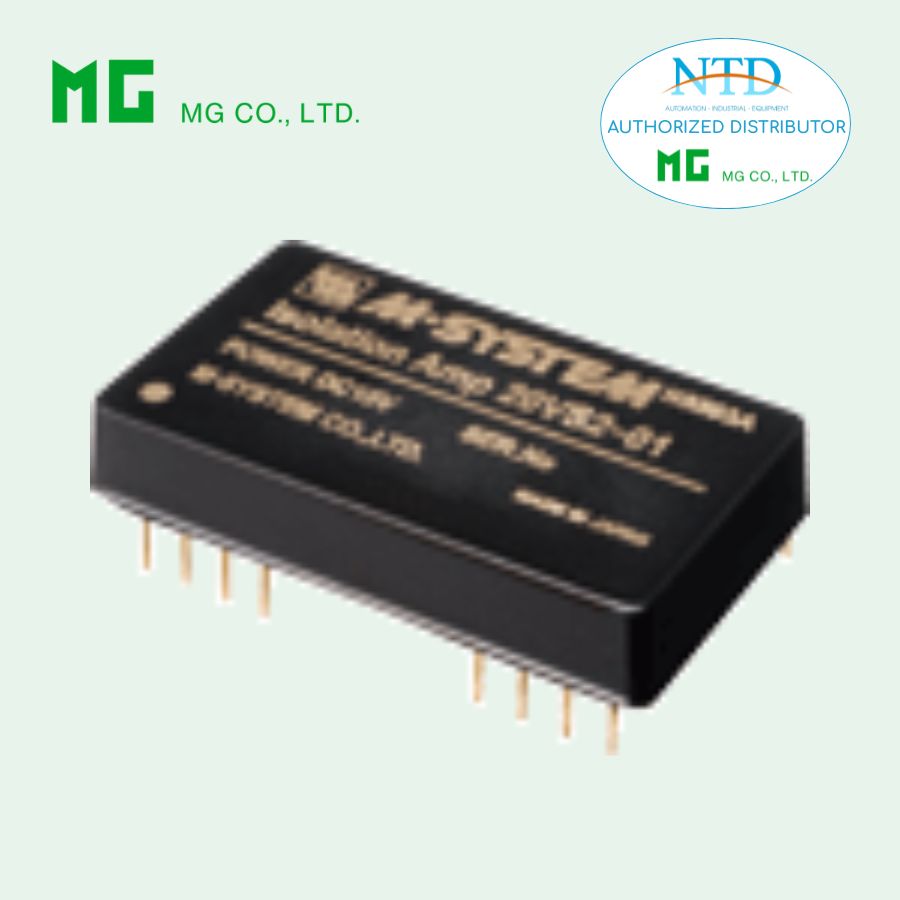

Bộ khuếch đại cách ly 20VS2-02 MG (M-System)

20VS2-02 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly 3 cổng (3-port isolation), giúp tách biệt hoàn toàn giữa tín hiệu đầu vào, đầu ra và nguồn cấp. Sản phẩm được tối ưu cho các ứng dụng sử dụng tín hiệu dải 0 – 5 V DC, mang lại độ chính xác cao và khả năng chống nhiễu hiệu quả.

Với thiết kế nhỏ gọn, tiêu thụ điện năng thấp và khả năng cách ly lên đến 1500 VAC, 20VS2-02 là giải pháp phù hợp cho các hệ thống đo lường, điều khiển và tích hợp thiết bị công nghiệp.

Đặc điểm nổi bật

• Thiết kế cách ly 3 cổng giữa input, output và nguồn

• Độ tuyến tính rất cao, phù hợp đo lường chính xác

• Điện áp cách ly lên đến 1500 VAC

• Tiêu thụ điện năng thấp

• Dải tín hiệu vào/ra: 0 đến 5 V DC

• CMRR cao ≥ 100 dB, chống nhiễu tốt

• Tích hợp nguồn tham chiếu ±7 V DC

• Thiết kế Hybrid IC nhỏ gọn

• Vỏ epoxy bền, phù hợp môi trường công nghiệp

• Lắp trực tiếp trên PCB

Thông số kỹ thuật

Model: 20VS2-02-U

Ngõ vào (Input)

• Dải điện áp: 0 đến 5 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±5 mV

• Dòng bias: 2 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: 0 đến 5 V DC

• Tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC

• Dải hoạt động: ±5%

• Dòng tiêu thụ: khoảng 7 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±7 V DC ±5%

• Dòng tải: ≤ 2 mA

Đặc tính cách ly

• Điện áp cách ly: 1500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.001% (typ.), ±0.05% (max.)

• Hệ số nhiệt:

  • Offset drift: 5 ppm/°C (typ.)

  • Span drift: 10 ppm/°C (typ.)

• Băng thông: khoảng 1 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 390 µs

• Hệ số khuếch đại: ×0.995 ±1%

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: epoxy

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 20 g

Ứng dụng phổ biến

• Hệ thống đo lường sử dụng tín hiệu 0 – 5 V DC

• Cách ly tín hiệu trong hệ thống PLC, DCS, vi xử lý

• Giảm nhiễu từ môi trường hiện trường

• Thiết bị điều khiển và giám sát công nghiệp

• Ứng dụng trong phòng thí nghiệm và thiết bị kiểm tra

• Nhà sản xuất thiết bị (OEM) cần tích hợp giải pháp cách ly
