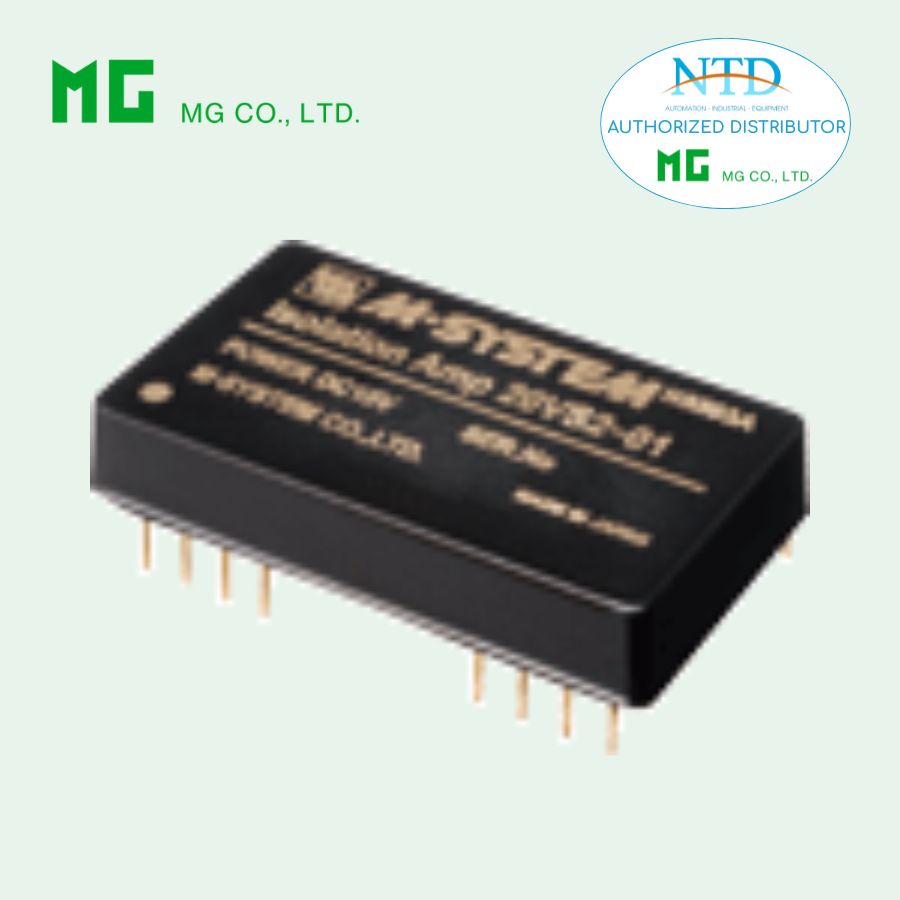

Bộ khuếch đại cách ly 20VS2-1 MG (M-System)

20VS2-1 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly đầu vào (input isolation), giúp tách biệt hoàn toàn giữa tín hiệu đầu vào với đầu ra và nguồn cấp. Sản phẩm được tích hợp sẵn chức năng chống xung (surge protection), đảm bảo an toàn cho hệ thống trong môi trường công nghiệp nhiều nhiễu và biến động điện áp.

Với khả năng cách ly cao lên đến 2000 VAC và độ ổn định tốt, 20VS2-1 là lựa chọn phù hợp cho các ứng dụng đo lường và điều khiển cần độ tin cậy cao.

Đặc điểm nổi bật

• Thiết kế cách ly đầu vào giữa input với output và nguồn

• Điện áp cách ly lên đến 2000 VAC

• Tích hợp bảo vệ chống xung (surge protection)

• Dải tín hiệu vào/ra rộng: -10 đến +10 V DC

• Độ chính xác cao, tuyến tính ±0.05%

• CMRR tốt, giảm nhiễu hiệu quả

• Tích hợp nguồn tham chiếu ±15 V DC

• Thiết kế Hybrid IC nhỏ gọn

• Vỏ nhựa chống cháy, tăng độ an toàn

• Lắp trực tiếp trên PCB

Thông số kỹ thuật

Model: 20VS2-1-U

Ngõ vào (Input)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 15 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC

• Dải hoạt động: ±2%

• Dòng tiêu thụ: khoảng 10 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±15 V DC ±5%

• Dòng tải: ≤ 5 mA

Đặc tính cách ly

• Điện áp cách ly: 2000 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt:

  • Offset drift: 40 ppm/°C

  • Span drift: 50 ppm/°C

• Băng thông: khoảng 1 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 450 µs

• Hệ số khuếch đại: ×1 ±1%

Điều kiện hoạt động

• Nhiệt độ: 0 đến 60°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 20 g

Tiêu chuẩn và chứng nhận

• Tuân thủ EMC Directive

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ RoHS

Ứng dụng phổ biến

• Cách ly tín hiệu trong hệ thống vi xử lý, PLC, DCS

• Giảm nhiễu từ môi trường hiện trường trong hệ thống đo lường

• Bảo vệ thiết bị khỏi xung điện và nhiễu điện áp

• Thiết bị điều khiển và giám sát công nghiệp

• Ứng dụng trong năng lượng, tự động hóa và sản xuất

• Nhà sản xuất thiết bị (OEM) cần giải pháp cách ly tích hợp
