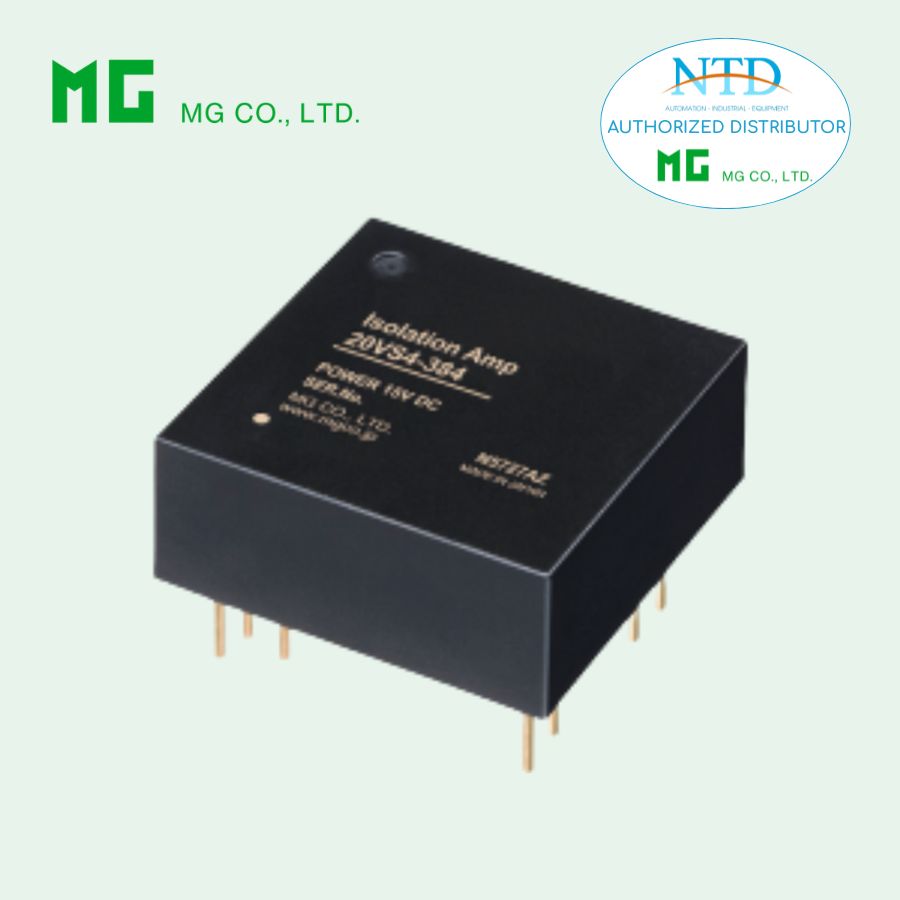

Bộ khuếch đại cách ly 20VS4-384 MG (M-System)

20VS4-384 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với khả năng cách ly đầu vào cực cao lên đến 5 kV, giúp bảo vệ hệ thống và đảm bảo tín hiệu ổn định trong các môi trường điện áp cao và nhiễu mạnh. Sản phẩm được thiết kế nhỏ gọn, dễ dàng tích hợp trên PCB, phù hợp cho các ứng dụng công nghiệp yêu cầu độ an toàn và độ chính xác cao.

Với CMRR cao và khả năng điều chỉnh gain linh hoạt, 20VS4-384 là giải pháp lý tưởng cho các hệ thống đo lường và điều khiển cần cách ly tín hiệu hiệu quả.

Đặc điểm nổi bật

• Khả năng cách ly cao lên đến 5 kV giữa input và output/nguồn

• CMRR cao, chống nhiễu vượt trội

• Dải tín hiệu vào/ra: -5 đến +5 V DC

• Dải điều chỉnh gain: ×1 đến ×10

• Độ chính xác cao, tuyến tính ±0.05%

• Kích thước nhỏ gọn, tiết kiệm diện tích PCB

• Tiêu thụ điện năng thấp

• Tích hợp nguồn tham chiếu ±7 V DC

• Thiết kế Hybrid IC ổn định, bền bỉ

• Lắp trực tiếp trên PCB

Thông số kỹ thuật

Model: 20VS4-384-U

Ngõ vào (Input)

• Dải điện áp: -5 đến +5 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 240 V AC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC (dải hoạt động 13 – 16 V)

• Dòng tiêu thụ: khoảng 7 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±7.5 V DC (typ. @15 V)

• Dòng tải: ≤ 5 mA

Đặc tính cách ly

• Điện áp cách ly: 5000 V AC / 3 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt:

  • Offset drift: 10 ppm/°C (typ.)

  • Span drift: 20 ppm/°C (typ.)

• Băng thông: khoảng 1 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 450 µs

• Hệ số khuếch đại: ×1 ±1%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: 114 dB (typ.)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 20 g

Ứng dụng phổ biến

• Hệ thống đo lường trong môi trường điện áp cao

• Cách ly tín hiệu trong PLC, DCS và hệ thống vi xử lý

• Ứng dụng trong ngành điện, năng lượng và trạm biến áp

• Giảm nhiễu mạnh trong môi trường công nghiệp khắc nghiệt

• Thiết bị đo lường chính xác cao

• Nhà sản xuất thiết bị (OEM) cần giải pháp cách ly điện áp cao
